4 5 3 Установка временного кода
1
Установите переключатель DISPLAY в положение TC.
2
Установите переключатель TCG в положение SET.
3
Установите временной код с помощью кнопки SHIFT,
кнопок UP (+) и DOWN ( ).
4
Выберите положение переключателя TCG.
Для того чтобы временной код изменялся в любом
режиме работы, выберите “F RUN”, а для того чтобы
временной код изменялся только в режиме записи,
выберите “R RUN”.
Временной код во время замены батареи
Даже во время замены батареи функционирует резерв
ное питание, и генератор временного кода продолжает
работать в течение длительного времени (около 1 года).
<Примечание>
Если включить, а затем выключить и снова включить пе
реключатель POWER, точность временного кода в режи
ме непрерывного изменения при работе функций ре
зервирования составит приблизительно ±2 кадра.
4 5 4 Внешняя синхронизация вре
менного кода
Синхронизация встроенного генератора временного
кода данного устройства может осуществляться от
внешнего генератора. Кроме того, синхронизация гене
ратора временного кода внешнего видеомагнитофона
может осуществляться по встроенному генератору дан
ного устройства.

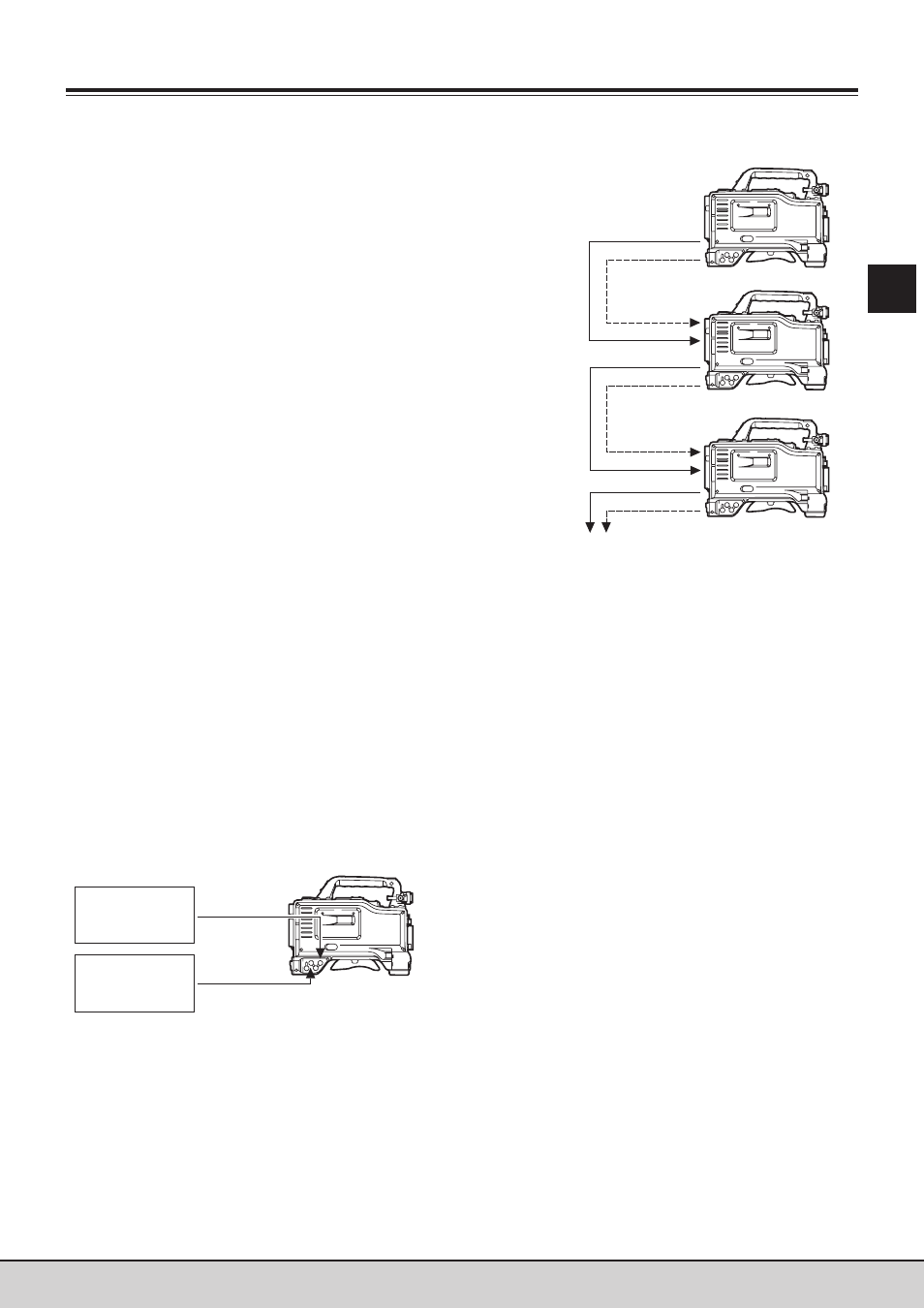

Пример подключения для внешней синхронизации
Как показано на рисунке, на камеру должны подаваться
как опорный видеосигнал, так и опорный временной
код.
Пример 1: Синхронизация по внешнему сигналу
4
Глава 4 Регулировки и настройки для записи
Пример 2: При подключении нескольких устройств и
использовании одного из них в качестве
образцового устройства
Процедура внешней синхронизации
Для осуществления внешней синхронизации выполните
следующие операции.
1
Установите переключатель POWER в положение ON.
2
Установите переключатель TCG в положение F RUN.
3
Установите переключатель DISPLAY в положение TC.
4
Подайте опорный временной код и опорный видео
сигнал, соотношение фаз которых соответствует
стандарту временного кода, на разъем TC IN и
разъем GENLOCK IN, соответственно.
Теперь будет осуществляться синхронизация встроен
ного генератора временного кода по опорному времен
ному коду.
Примерно через 10 секунд после синхронизации устано
вится режим, при котором состояние внешней синхрони
зации будет сохраняться даже при исчезновении опорно
го временного кода в результате отключения. Однако при
его подключении или отключении во время записи будет
нарушаться синхронизация сервомеханизма.
<Примечания>
•
При выполнении операции внешней синхронизации
происходит мгновенная синхронизация временного
кода по внешнему временному коду, и на индикаторе
счетчика появляется значение внешнего временного
кода. Не следует устанавливать устройство в режим
записи до стабилизации синхронизирующего гене
ратора, для которой требуется несколько секунд.
• В момент выполнения внешней синхронизации мо
гут возникнуть искажения изображений. Это проис
ходит оттого, что регулируется 5 кадровый период,
и не является признаком неисправности устрой
ства.
• Если в пункте меню REC SIGNAL выбрана настройка
1394, будет невозможна синхронизация генератора
устройства по сигналу, подаваемому на разъем TC.
