19
Лампочка TALLY на задней панели
Эта лампочка загорается во время записи, осуще
ствляемой записывающим блоком. Эта лампочка
мигает, сообщая о наличии сообщения предупреж
дения, подобно лампочке REC в видоискателе. Когда
переключатель установлен в положение OFF, лам
почка на задней панели не видна.
Окуляр
Кольцо регулировки диоптрий
Используется для регулировки изображения таким
образом, чтобы оно было видно максимально четко,
в зависимости от остроты зрения оператора каме
ры.
Соединительный штекер
Стопорное кольцо
Держатель микрофона
Винт крепления видоискателя
Используется для крепления и снятия видоискате
ля.
Кольцо для фиксации видоискателя в левом
правом положении
Используется для регулировки положения видоиска
теля влево вправо.
Кольцо для фиксации видоискателя при его
смещении вперед назад
Используется для регулировки положения видоиска
теля вперед назад.
<Примечание>
Более подробную информацию см. в разделе “5 2
Установка видоискателя и регулировка его положе
ния.”
9
1
8
4
5
2
3
6
7
13
14 11
10
12

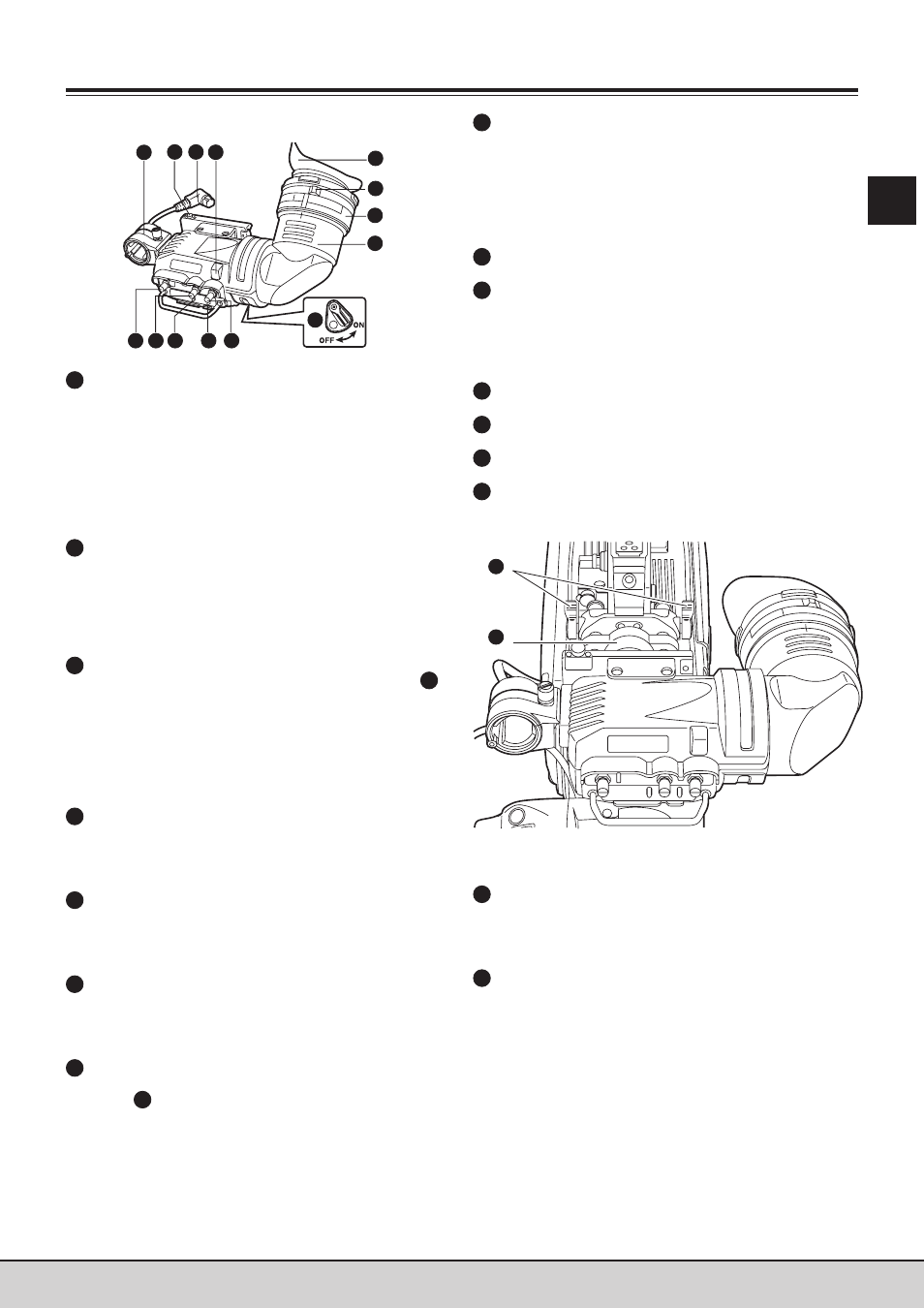

Видоискатель (дополнительная принадлеж
ность)
Во время записи или воспроизведения в видоискате
ле можно просматривать изображения, при этом они
будут черно белыми. В нем также отображаются со
общения предупреждения, касающиеся функциони
рования устройства и уставок, контрастной настро
ечной сетки “зебра”, маркеры (маркер зоны безо
пасности, маркер центра), и т.д.
Переключатель ZEBRA (контрастная настроечная
сетка “зебра”)
Для выведения в видоискателе контрастной настро
ечной сетки “зебра”.
ON
: Контрастная настроечная сетка выводится.
OFF : Контрастная настроечная сетка не выводится.
Переключатель TALLY
Используется для управления лампочкой TALLY
на передней панели.
HIGH : Яркость лампочки TALLY на передней панели
увеличивается.
OFF : Передняя лампочка отключается.
LOW : Яркость лампочки TALY на передней панели
уменьшается.
Регулятор PEAKING
Используется для регулировки контуров изображе
ний в видоискателе, для упрощения фокусировки.
Не влияет на выходные сигналы камеры.
Регулятор контрастности CONTRAST
Используется для регулировки контрастности изоб
ражения на экране в видоискателе. Не влияет на вы
ходные сигналы камеры.
Регулятор яркости BRIGHT
Используется для регулировки яркости изображения
на экране в видоискателе. Не влияет на выходные
сигналы камеры.
Лампочка TALLY на передней панели
Эта лампочка включается, когда переключатель
TALLY установлен в положение HIGH или LOW, и
загорается во время записи, осуществляемой бло
ком видеомагнитофона. Эта лампочка мигает, сооб
щая о наличии сообщения предупреждения, подоб
но лампочке REC в видоискателе. Яркость лампочки,
когда она горит, можно регулировать положением
переключателя TALLY (HIGH или LOW).
Глава 2 Основные части и их функции
2
2 8 Видоискатель
16
15
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
7
7
3
