ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 423, DIN/ISO:
G423) G423, версия ПО 17)
16.7
16
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
413

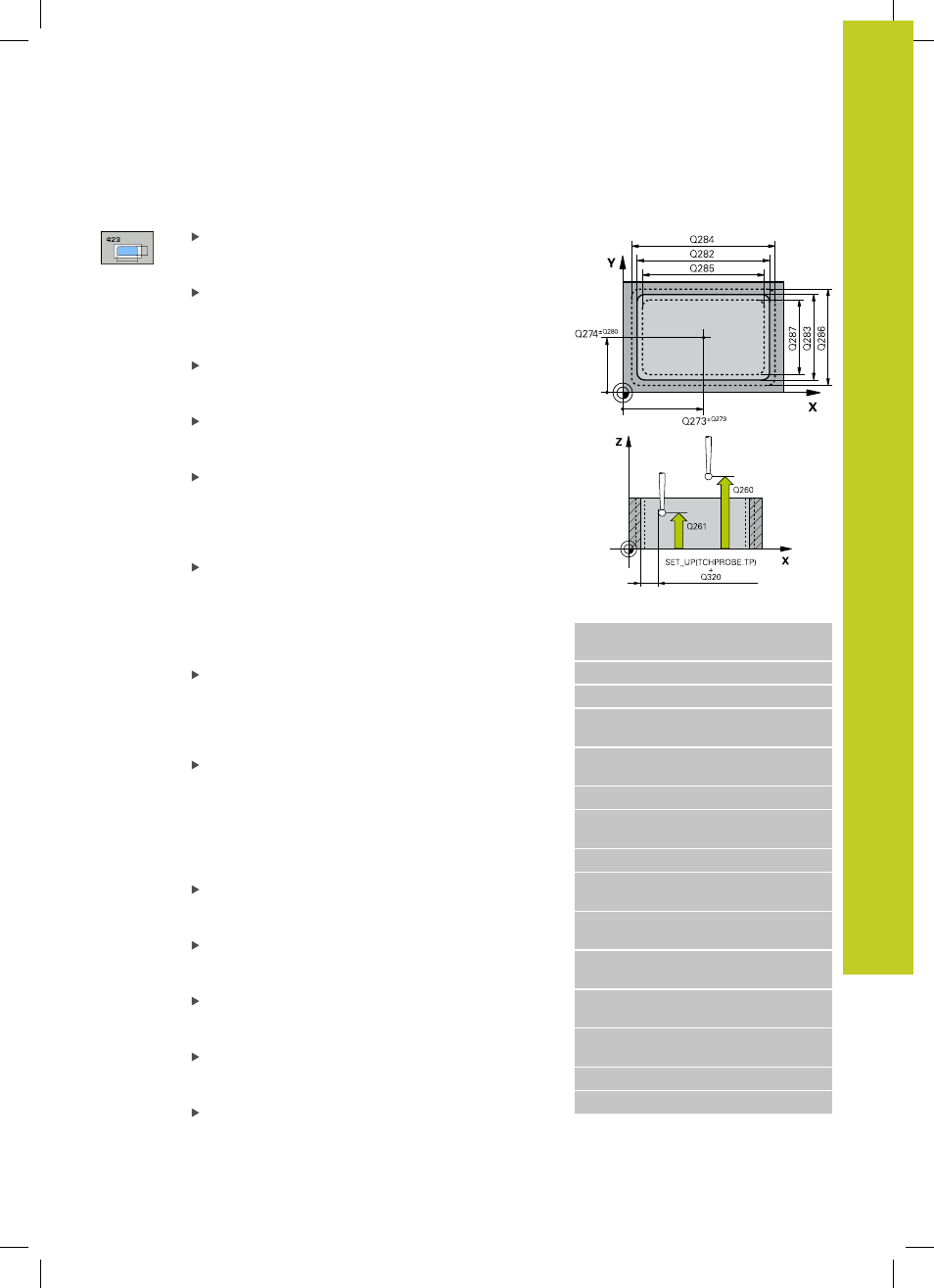

Параметры цикла
Центр по 1 оси
Q273 (абсолютный): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Длина 1 стороны
Q282: длина кармана
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999.9999
Длина 2 стороны
Q283: длина кармана
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Максимальная длина 1 стороны
Q284:
наибольшая разрешенная длина кармана.
Диапазон ввода от 0 до 99999.9999
Минимальная длина 1 стороны
Q285:
наименьшая разрешенная длина кармана.
Диапазон ввода от 0 до 99999.9999
Максимальная длина 2 стороны
Q286:
наибольшая разрешенная ширина кармана.
Диапазон ввода от 0 до 99999.9999
Минимальная длина 2 стороны
Q287:
наименьшая разрешенная ширина кармана.
Диапазон ввода от 0 до 99999.9999
Значение допуска центра по 1 оси
Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999.9999
Кадры УП
5 TCH PROBE 423 ИЗМЕРЕНИЕ
ВНУТРЕННЕГО ПРЯМОУГ.
Q273=+50
;ЦЕНТР 1. ОСИ
Q274=+50
;ЦЕНТР 2. ОСИ
Q282=80
;ДЛИНА 1-ОЙ
СТОРОНЫ
Q283=60
;ДЛИНА 2-ОЙ
СТОРОНЫ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q284=0
;МАКС.РАЗМЕР 1.
СТОРОНА
Q285=0
;МИН.РАЗМЕР 1.
СТОРОНА
Q286=0
;МАКС.РАЗМЕР 2.
СТОРОНА
Q287=0
;МИН.РАЗМЕР 2.
СТОРОНА
Q279=0
;ДОПУСК 1.ЦЕНТР
Q280=0
;ДОПУСК 2.ЦЕНТР
