Циклы обработки: фрезерование карманов / островов / канавок
5.4
ФРЕЗЕРОВАНИЕ ВЫЕМОК (Цикл 253, DIN/ISO: G253, версия ПО
19)
5
148
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014

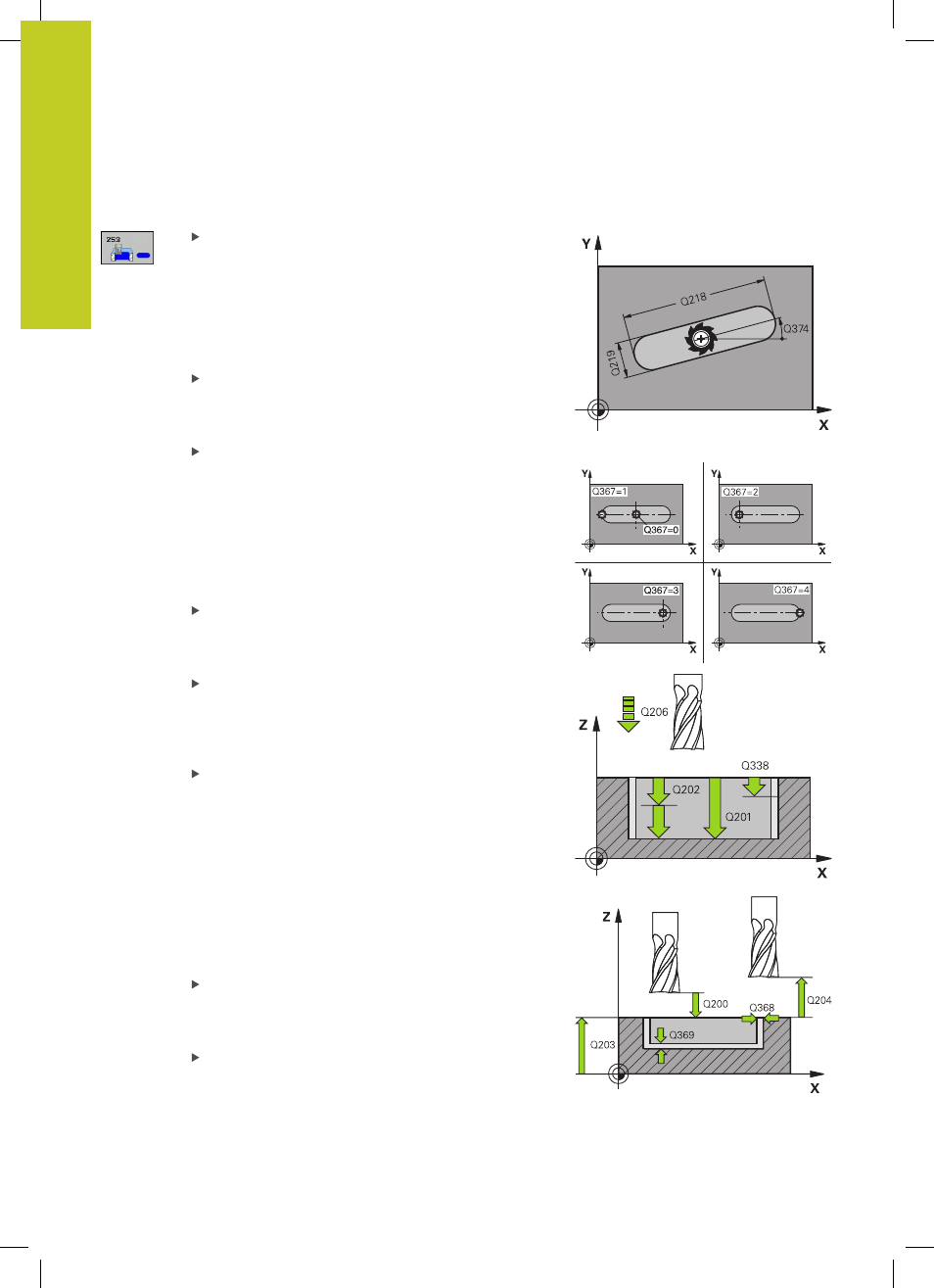

Параметры цикла
Объем обработки (0/1/2)
Q215: Установить
объем обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка
параметры сторона и глубина чистовой
обработки применяются только, если определен
припуск под чистовую обработку (Q368, Q369)
Длина канавки
Q218 (значение параллельно
главной оси плоскости обработки): введите
более длинную сторону канавки. Диапазон
ввода: от 0 до 99999,9999
Ширина канавки
Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если ширина канавки
задается равной диаметру инструмента, то
ЧПУ выполняет только черновую обработку
(фрезерование продольной канавки).
Максимальная ширина канавки при черновой
обработке: двойной диаметр инструмента.
Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку боковой
поверхности
Q368 (в инкрементах): припуск
на чистовую обработку в плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Поворот
Q374 (абсолютный): угол, на который
поворачивается вся канавка. Центр вращения
лежит в точке, в которой находится инструмент
при вызове цикла. Диапазон ввода от -360,000 до
360,000
Положение выемки (0/1/2/3/4)
Q367:
Положение выемки по отношению к положению
инструмента при вызове цикла:
0
: Положение инструмента = середина выемки
1
: Положение инструмента = левый конец
выемки
2
: Положение инструмента = центр левой
круглой выемки
3
: Положение инструмента = центр правой
круглой выемки
4
: Положение инструмента = правый конец
выемки
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
PREDEF
: ЧПУ использует значение из GLOBAL
DEF
