ИЗМЕРЕНИЕ УГЛА (Цикл 420, DIN/ISO: G420, опция программы
17)
16.4
16
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
401
16.4 ИЗМЕРЕНИЕ УГЛА (Цикл 420,
DIN/ISO: G420, опция программы 17)
Ход цикла

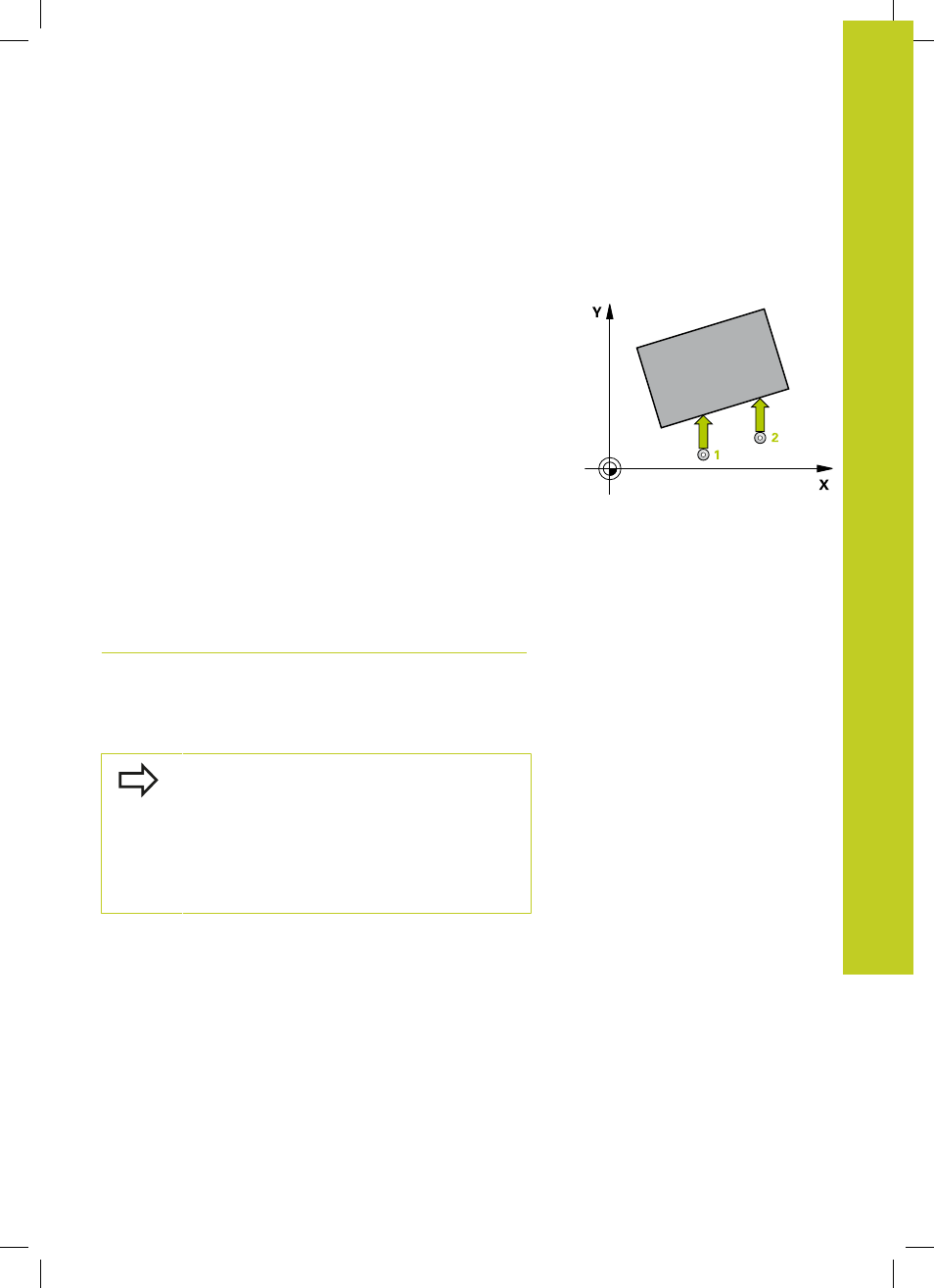

Цикл измерительного щупа 420 определяет угол, образуемый
произвольной прямой с главной осью плоскости обработки.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX) и с
помощью алгоритма позиционирования (смотри "Отработка
циклов измерительного щупа", Стр. 306) к первой точке
измерения . При этом ЧПУ отводит измерительный щуп на
безопасное расстояние в направлении, противоположном
заданному направлению перемещения
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи
(колонка F).
3 Потом зонд перемещается к следующей точке
контактирования 2 и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную высоту и
сохраняет установленный угол в следующих параметрах Q:
Номер параметра Значение
Q150 Измеренный угол относительно
главной оси плоскости обработки
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если ось щупа определяется как ось измерений,
то выберите Q263 равным Q265 , если угол
должен измеряться в направлении оси А;
выберите Q263 не равным Q265 , если угол
должен измеряться в направлении оси В.
