БАЗОВАЯ ПЛОСКОСТЬ Перпендикулярная (Цикл 1, версия ПО
17)
16.3
16
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
399
16.3 БАЗОВАЯ ПЛОСКОСТЬ
Перпендикулярная (Цикл 1, версия
ПО 17)

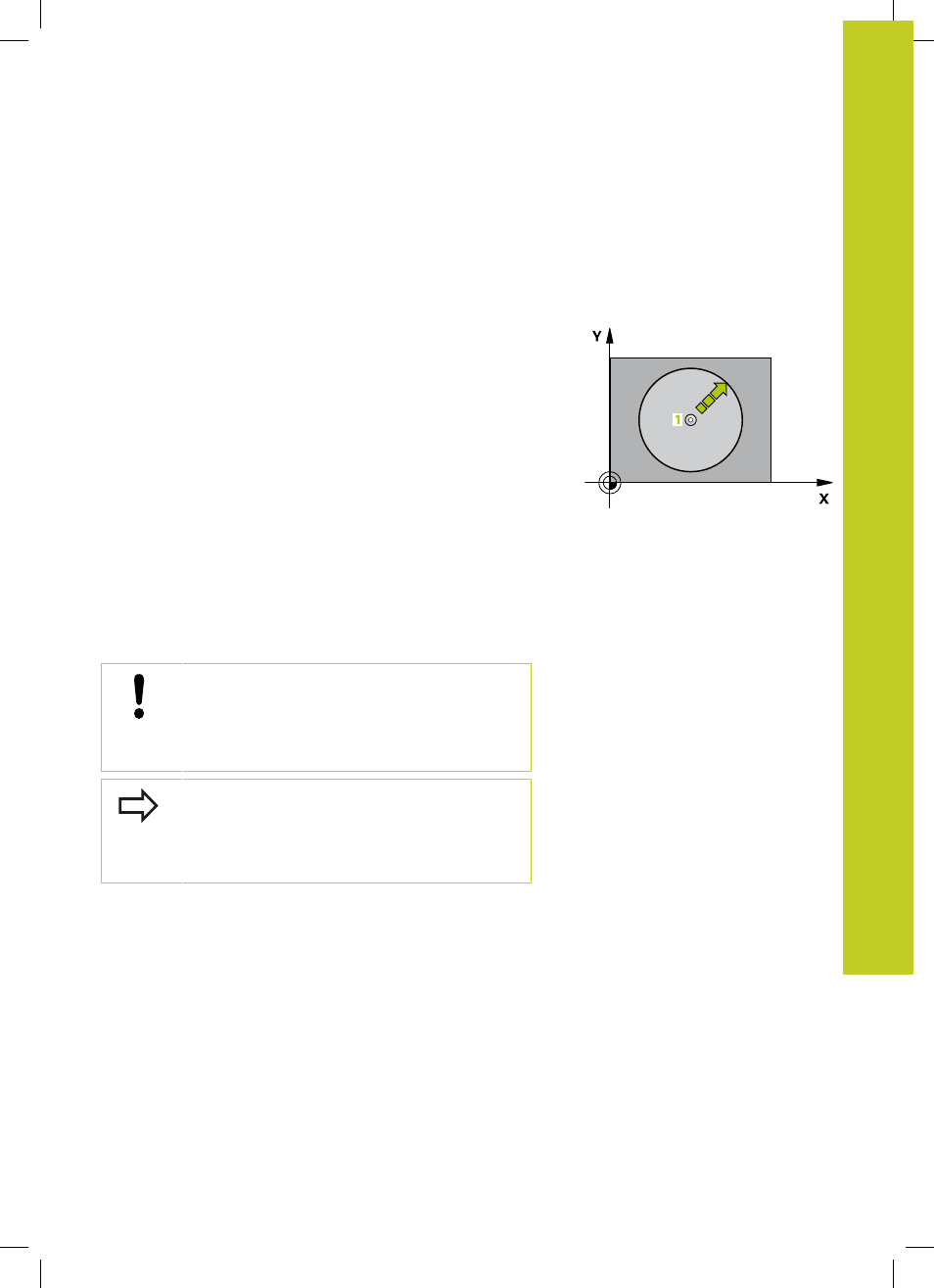

Ход цикла
Цикл измерительного щупа 1 определяет произвольное
положение на обрабатываемой детали в произвольном
направлении измерения.
1 Измерительный щуп перемещается на ускоренной подаче
(значение из колонки FMAX) в запрограммированную в цикле
предварительную позицию 1 .
2 Измерительный щуп проводит процедуру измерения с
подачей для измерения (колонка F). В процессе измерения
система ЧПУ осуществляет перемещение одновременно
по 2 осям (зависит от угла измерения). Направление
измерения устанавливается через полярный угол в цикле
3 После захвата позиции УЧПУ, зонд перемещается обратно
к точке старта операции зондирования. Координата
положения, в которой находится измерительный щуп в
момент выдачи сигнала переключения, ЧПУ сохраняет в
параметрах с Q115 по Q119.
Учитывайте при программировании!
Внимание опасность столкновения!
Позиционируйте измерительный щуп
таким образом, чтобы при подводе к
запрограммированному положению не произошло
столкновения.
Определенная в цикле ось измерения задает
плоскость измерения:
Ось измерения Х: X/Y-плоскость
Ось измерения Y: Y/Z-плоскость
Ось измерения Z: Z/X-плоскость
