ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO: G230,
версия ПО 19)
10.2
10
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
241
10.2
ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ
(цикл 230, DIN/ISO: G230, версия ПО
19)

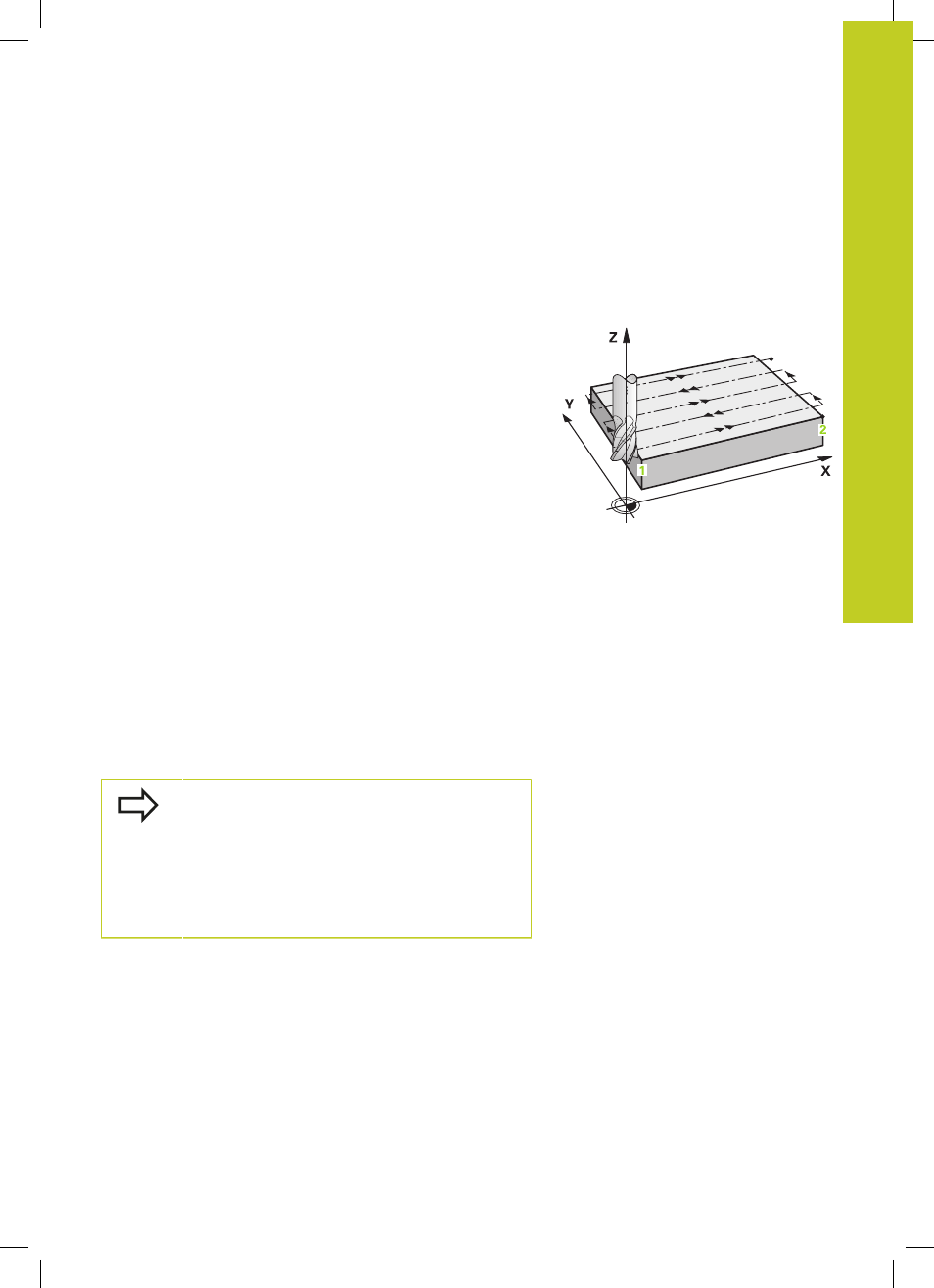

Ход цикла
1 УЧПУ позиционирует инструмент с FMAX от актуальной
позиции на плоскости обработки на точку старта
1
;УЧПУ
смещает инструмент при этом на значение радиуса
инструмента налево и вверх
2 Потом инструмент перемещается с FMAXна оси шпинделя
на безопасное расстояние и после этого с подачей подвода
на глубину на программированную позицию старта на оси
шпинделя
3 Затем инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
; УЧПУ
рассчитывает конечную точку из программированной точки
старта, программированной длины и радиуса инструмента
4 УЧПУ смещает инструмент с подачей фрезерования
поперечно на точку старта следующей строки; УЧПУ
рассчитывает смещение из программированной ширины и
количества проходов
5 Потом инструмент перемещается в отрицательном
направлении 1-ой оси назад
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности
7 В конце УЧПУ перемещает инструмент в положении FMAX
назад на безопасное расстояние
Учитывайте при программировании!
УЧПУ позиционирует инструмент с актуальной
позиции сначала на плоскости обработки и затем
на оси шпинделя в точке старта.
Следует выполнить предварительное
позиционирование инструмента таким образом,
чтобы возможность столкновения с заготовкой
или зажимным приспособлением была
исключена.
