ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO: G256, опция
программы 19)
5.6
5
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
155
5.6
ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл
256, DIN/ISO: G256, опция программы
19)
Ход цикла
С помощью цикла прямоугольного острова 256 можно
полностью обработать прямоугольный остров. Если размер
заготовки больше максимального врезания со стороны, тогда
ЧПУ выполняет несколько врезаний со стороны вплоть до
достижения размера готовой детали.

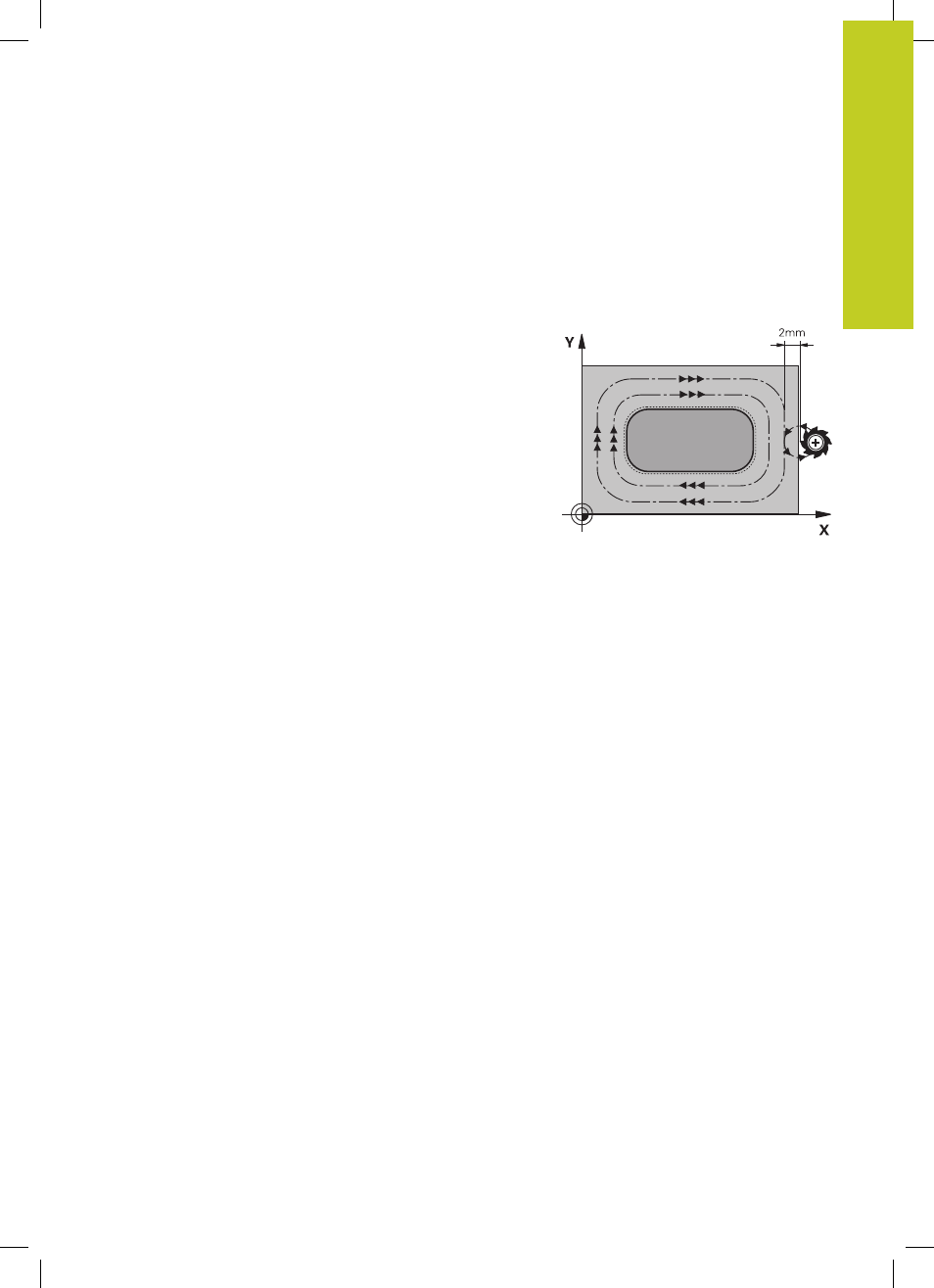

1 Инструмент перемещается из начальной позиции цикла
(центра острова) в начальную позицию обработки острова.
Стартовое положение определяется параметром Q437.
Положение согласно стандартной установке (Q437=0)
находится в 2 мм справа рядом с островом заготовки
2 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX
на безопасное расстояние и оттуда со скоростью
подачи врезания перемещается на первую глубину
врезания
3 Затем инструмент перемещается по касательной к контуру
острова, выполняя попутное фрезерование витка.
4 Если заданный размер острова нельзя достичь одним
проходом, ЧПУ возвращает инструмент на текущую
глубину врезания сбоку и фрезерует еще один виток.
Система ЧПУ учитывает при этом размер заготовки, размер
готовой детали и допустимое врезание со стороны. Эта
операция повторяется до тех пор, пока не будет достигнут
определенный размер готовой детали. В случае, если Вы
установили точку старта на угол (Q437 неравно 0), ЧПУ
производит фрезерование спиралеобразно от точки старта
изнутри до тех пор, пока не будет достигнут определенный
размер готовой детали
5 Если заданы другие врезания, то инструмент возвращается
в точку старта обработки по касательной к контуру
6 Затем инструмент перемещается на следующую глубину
врезания и обрабатывает остров на этой глубине
7 Эта операция повторяется, пока будет достигнута глубина
острова
8 В конце цикла система ЧПУ позиционирует инструмент на
безопасную высоту по оси инструмента, заданную в цикле.
Таким образом конечная позиция не совпадает с начальной
