Циклы измерительных щупов: Автоматическое определение наклона
обрабатываемой детали
14.2 РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (Цикл 400, DIN/ISO: G400,
опция программы 17)
14
312
TNC 620 | Рук/оводствопользователя Программированиециклов | 8/2014
14.2
РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ (Цикл 400, DIN/ISO:
G400, опция программы 17)
Ход цикла

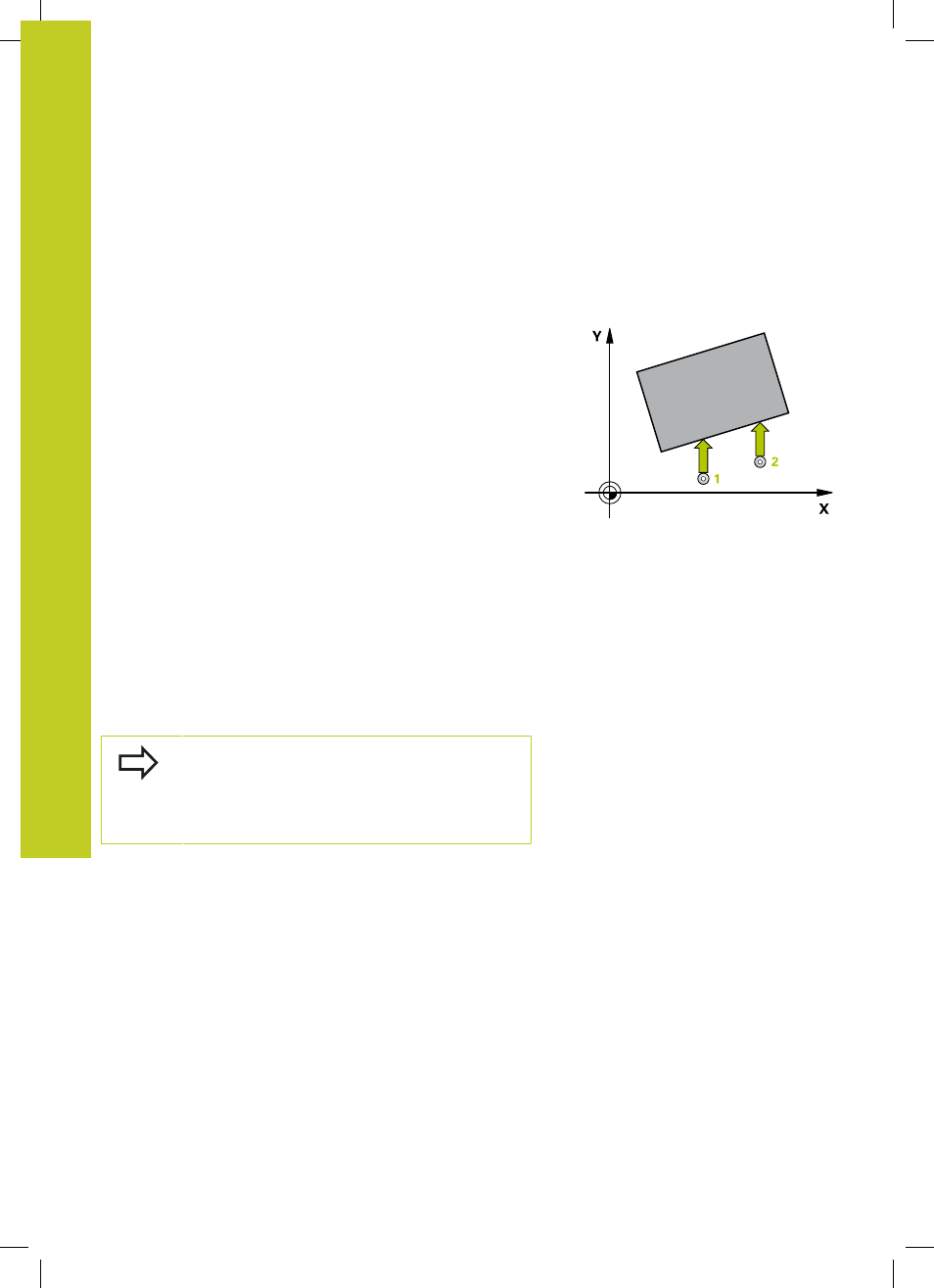

Цикл измерительного щупа 400 определяет наклон детали
путем измерения двух точек, которые должны лежать на одной
прямой. С помощью функции разворота плоскости обработки
ЧПУ компенсирует измеренное значение.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX) и с
помощью алгоритма позиционирования (смотри "Отработка
циклов измерительного щупа", Стр. 306) к
первой точке
измерения
. При этом ЧПУ отводит измерительный щуп на
безопасное расстояние в направлении, противоположном
заданному направлению перемещения
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи
(колонка F).
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную высоту и
осуществляет установленный поворот фона
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот
плоскости обработки в начале цикла.
