Введение
2.2
Дисплей и пульт управления
2
74
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
Установка разделения экрана дисплея
Пользователь выбирает разделение участков дисплея:
таким образом, ЧПУ в режиме «Программирование» может
показывать программу в левом окне, одновременно с тем,
как в правом окне отображается, например, графика при
программировании. В качестве альтернативы можно также
вывести в правом окне индикацию группировки программ
или только программу в одном большом окне. Тип окна,
отображаемого ЧПУ, зависит от выбранного режима работы.
Разделение экрана дисплея:
Нажмите клавишу переключения дисплея: на
панели Softkey отобразятся возможные типы
разделения дисплея, см. «Режимы работы»,
стр. 62
Выберите участок дисплея с помощью Softkey

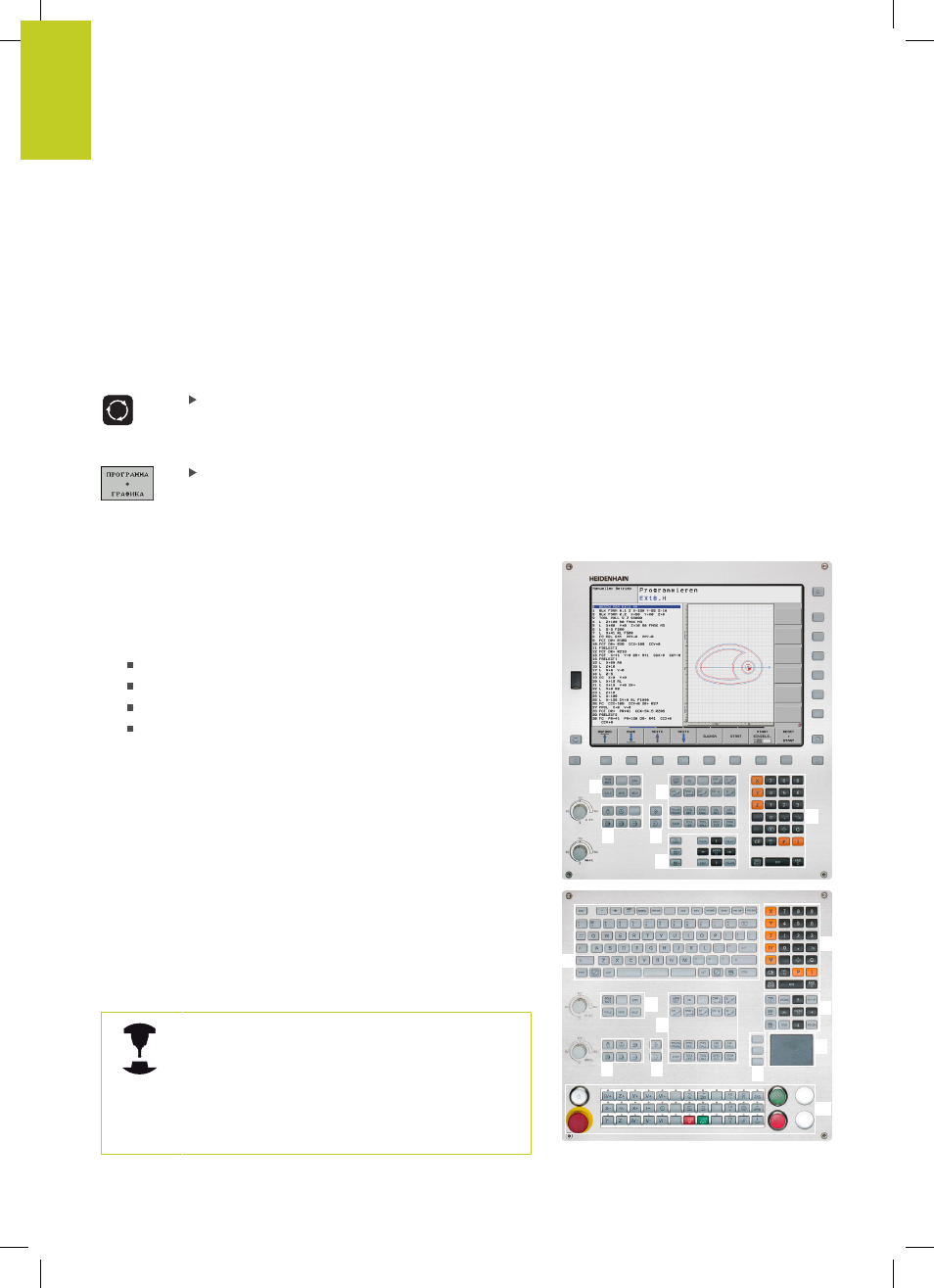

Пульт управления
Система управления TNC 620 поставляется со встроенной
клавиатурой. Также существует версия TNC 620 с отдельным
экраном и пультом управления с алфавитной клавиатурой.
1
Алфавитная клавиатура для ввода текста, имен файлов и
программирования в формате DIN/ISO.
2
Управление файлами
Калькулятор
Функция MOD
Функция HELP (ПОМОЩЬ)
3
Режимы программирования
4
Режимы работы станка
5
Открытие диалоговых окон программирования
6
Клавиши со стрелками и операция перехода GOTO
7
Ввод числовых значений и выбор оси
8
Сенсорная панель
9
Функции кнопок мыши
10
Пульт управления станка (см. инструкцию по обслуживанию
станка)
Функции отдельных клавиш перечислены на обратной стороне
обложки данного руководства.
Некоторые производители станков не используют
стандартный пульт управления фирмы
HEIDENHAIN. Следуйте указаниям инструкции по
обслуживанию станка.
Внешние клавиши, такие как NC-START или
NC-STOPP, описываются в инструкции по
обслуживанию станка.
2
3
4
5
6
7
2
3
4
5
8
9
6
7
10
1
