Графики (Опция ПО "Дополнительные графические
возможности")
16.1
16
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
515

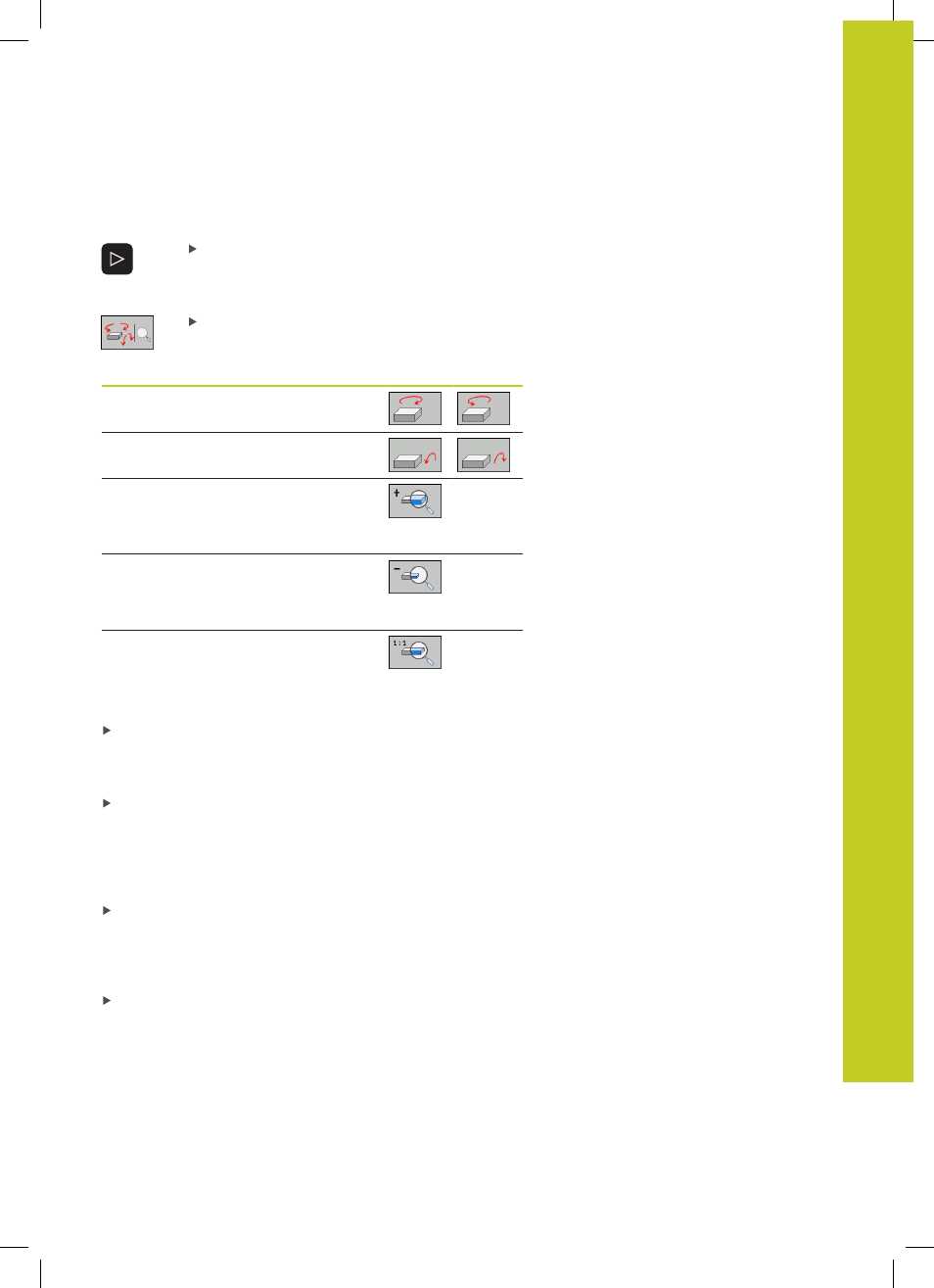

Поворот и увеличение/уменьшение трехмерного
изображения
Выполняйте переключение на панели Softkey
до тех пор, пока не появится Softkey для
выбора функций "Поворот" и "Увеличение/
уменьшение"
Выберите функции для поворота и увеличения/
уменьшения:
Функция Softkey
Поворот изображения по
вертикальной оси с шагом = 5°
Поворот изображения по
горизонтальной оси с шагом = 5°
Пошаговое увеличение изображения.
Если изображение увеличено, ЧПУ
показывает букву Z в нижней строке
окна графики
Пошаговое уменьшение изображения.
Если изображение уменьшено, ЧПУ
отображает букву Z в нижней строке
окна графики
Возврат к запрограммированному
размеру изображения
Если к ЧПУ подключена мышь, вышеописанные функции также
можно выполнить с помощью мыши:
Для трехмерного поворота показанной графики: нажмите
правую кнопку мыши и, удерживая ее нажатой, переместите
мышь. После того, как правая кнопка мыши будет отпущена,
ЧПУ сориентирует заготовку в определенном направлении
Для смещения изображаемой графики: нажмите
среднюю кнопку мыши или колесико мыши и, не
отпуская, переместите мышь. ЧПУ сместит заготовку в
соответствующем направлении. После того, как средняя
кнопка мыши будет отпущена, ЧПУ сдвинет заготовку в
определенную позицию
Для масштабирования в определенной области с
помощью мыши: маркируйте прямоугольную область
масштабирования с помощью нажатой левой кнопки мыши.
После того, как левая кнопка мыши будет отпущена, ЧПУ
увеличит определенную область заготовки
Быстрое увеличение и уменьшение площади обзора с
помощью мыши: вращайте колесико мыши вперед или
назад
