Программирование: программирование контуров
6.3
Вход в контур и выход из контура
6
198
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014

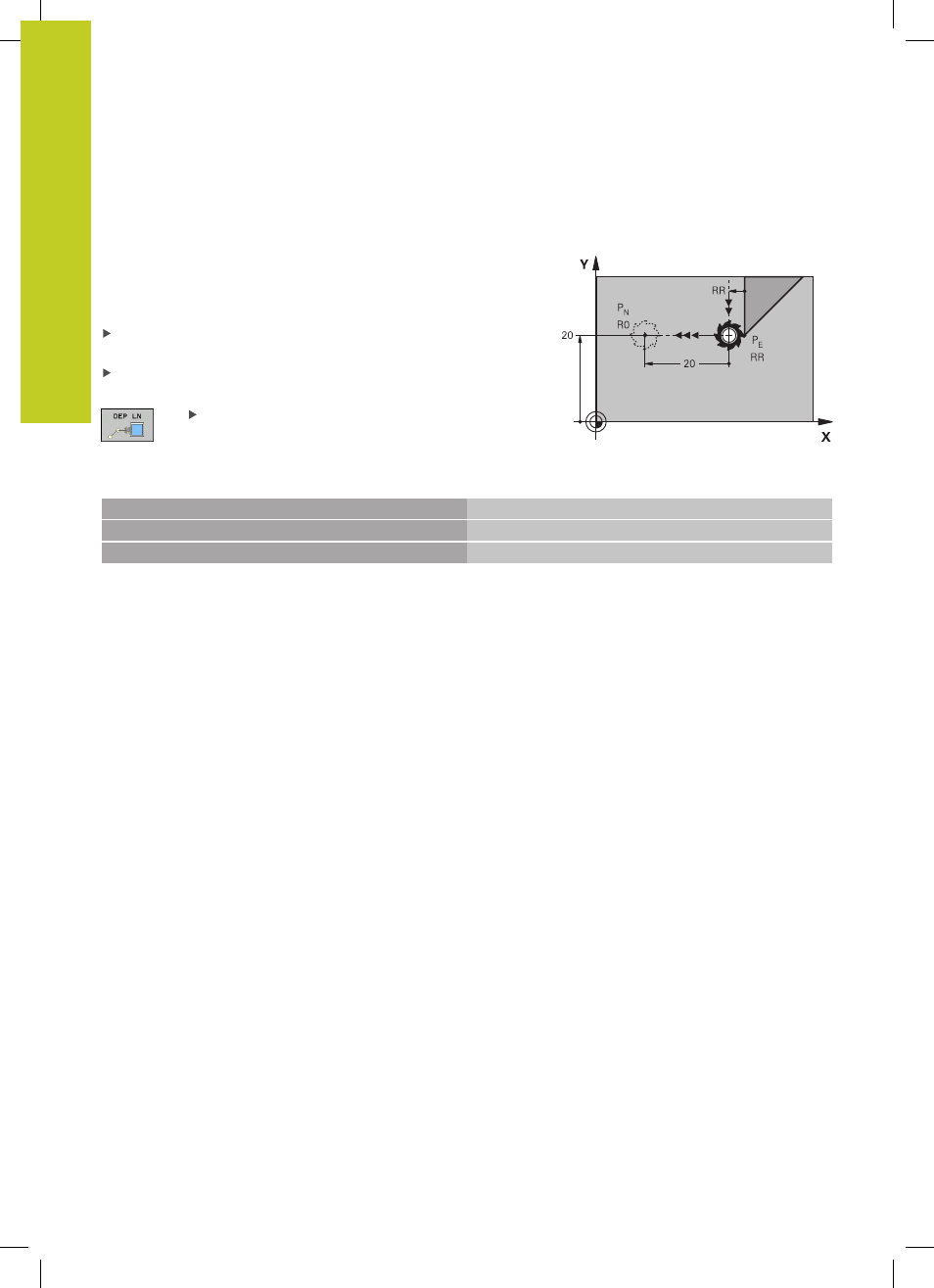

Отвод по прямой перпендикулярно к последней
точке контура: DEP LN
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая проходит
перпендикулярно контуру в последней точке P
E
. P
N
находится
от P
E
на расстоянии, равном LEN + радиус инструмента.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог нажатием клавиши APPR/DEP и клавиши
Softkey DEP LN:
LEN: введите расстояние до конечной точки
P
N
Важно: LEN должно иметь положительное
значение!
Примеры NC-кадров
23 L Y+20 RR F100
Последний элемент контура: PE с поправкой на радиус
24 DEP LN LEN+20 F100
Для отвода от контура по нормали на LEN=20 мм
25 L Z+100 FMAX M2
Выход из материала по оси Z, возврат, конец программы
