Программирование: программирование контуров
6.5 Движение по траектории – полярные координаты
6
216
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
Программирование винтовой линии
Введите направление вращения и инкрементный
полный угол IPA с тем же знаком числа,
иначе инструмент может переместиться по
неправильной траектории.
Для полного угла IPA можно ввести значение от
-99 999,9999° до +99 999,9999°.
Угол полярных координат : введите в
приращениях полный угол, под которым
инструмент перемещается по винтовой линии.
После ввода угла с помощью клавиши
выбора оси выбирается ось инструмента.
Введите координату для высоты винтовой
линии в приращениях
Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+
Введите поправку на радиус
согласно таблице

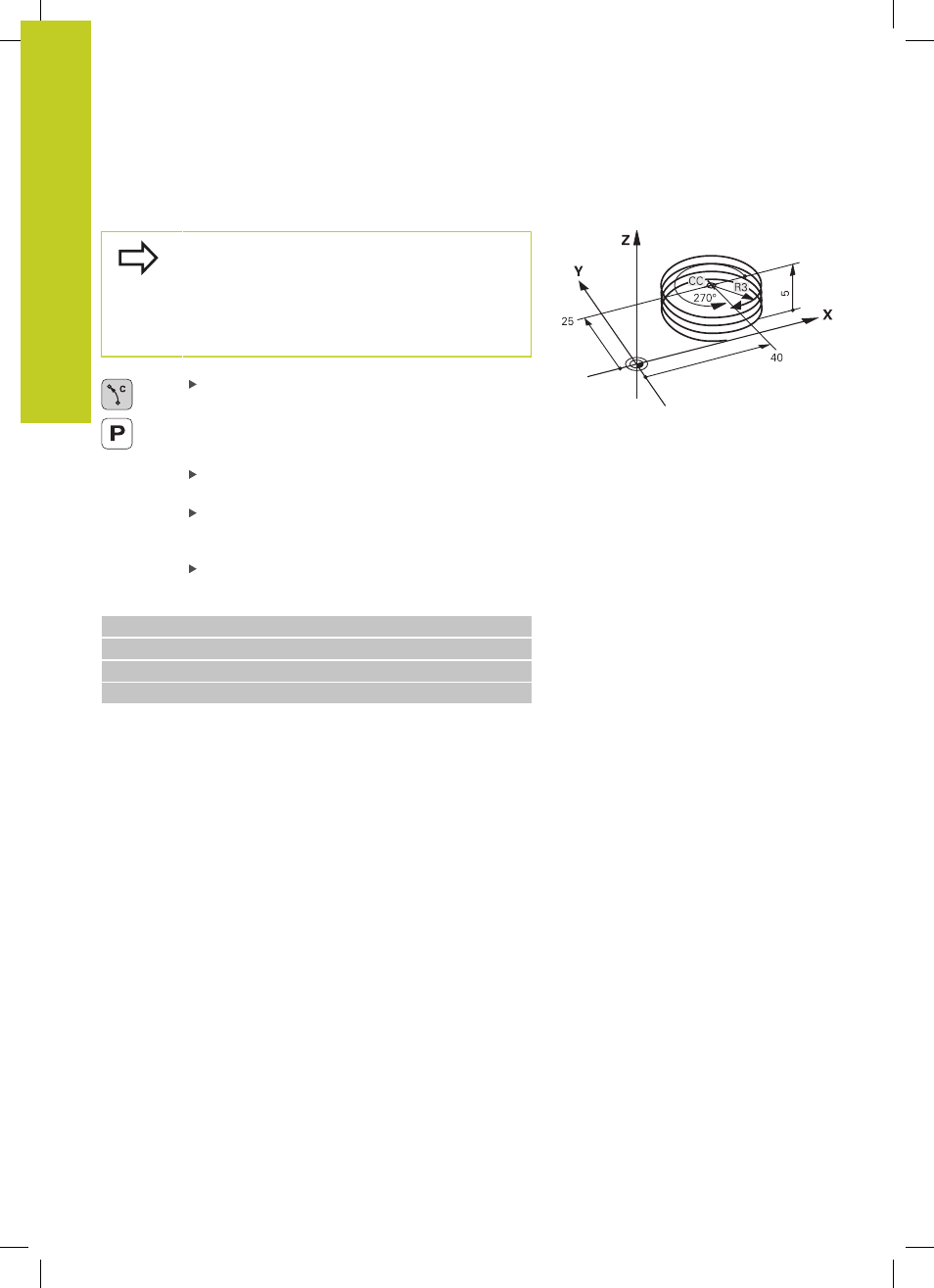

Пример NC-кадров: резьба M6 x 1 мм, с 5 витками
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
