Программирование: Q-параметры
9.3
Описание контуров с помощью математических функций
9
276
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
9.3
Описание контуров с помощью
математических функций
Применение
При помощи Q-параметров можно задавать в программе
обработки основные математические функции:
Выбор функции Q-параметра: нажмите клавишу Q
(поле для ввода числовых значений, справа). Панель
многофункциональных клавиш Softkey отобразит функции
Q-параметров
Выбор основных математических функций: нажмите Softkey
ОСН. ФУНКЦ. Система ЧПУ отобразит следующие клавиши
Softkey:

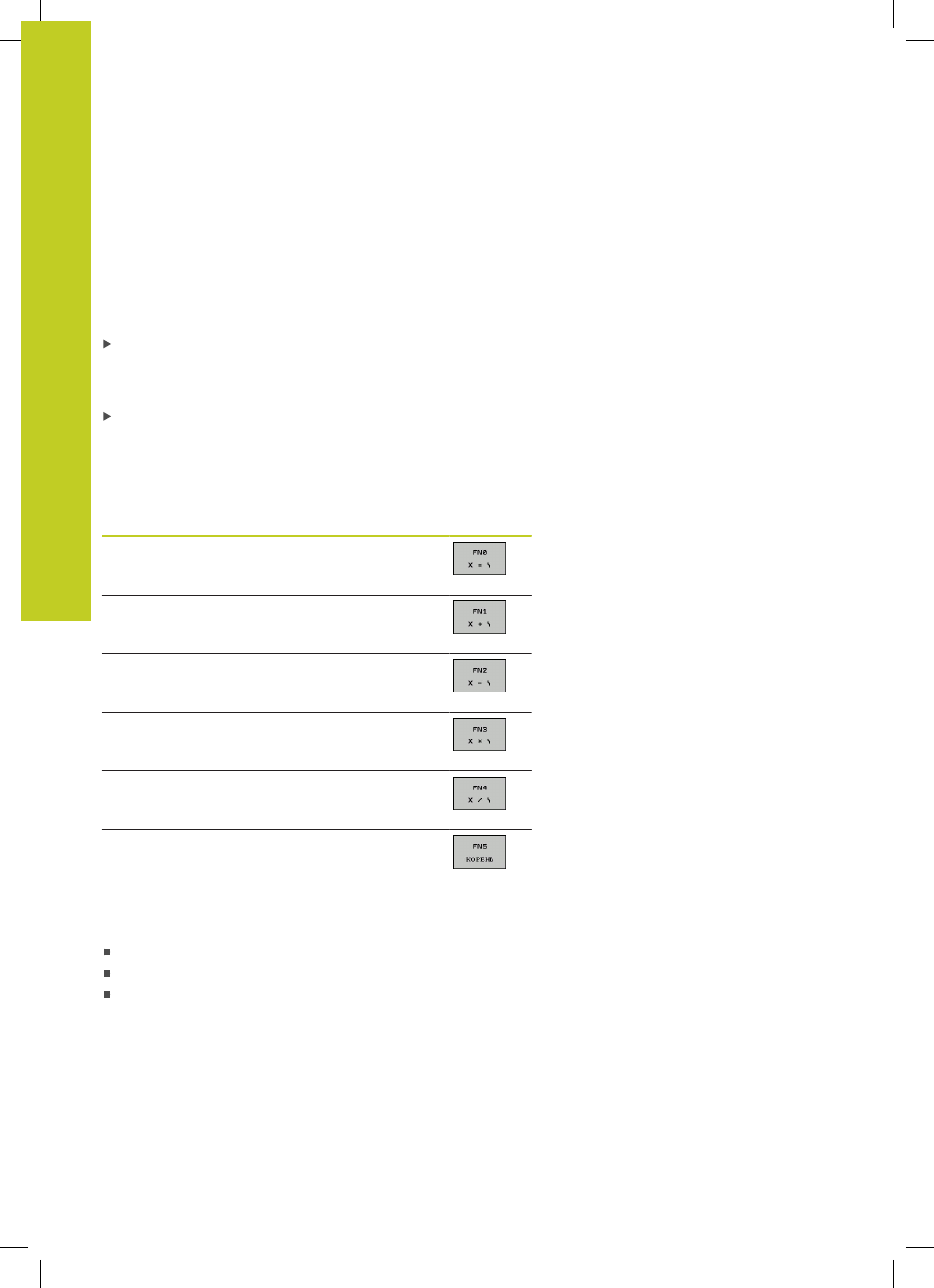

Обзор
Функция
Softkey
FN 0
: ПРИСВОЕНИЕ
например, FN 0: Q5 = +60
Непосредственно присвоить значение
FN 1
: СЛОЖЕНИЕ
например, FN 1: Q1 = -Q2 + -5
Вывести сумму двух значений и присвоить
FN 2
: ВЫЧИТАНИЕ
например, FN 2: Q1 = +10 - +5
Вычесть одно значение из другого и присвоить
FN 3
: УМНОЖЕНИЕ
например, FN 3: Q2 = +3 * +3
Умножить одно значение на другое и присвоить
FN 4
: ДЕЛЕНИЕ, например, FN 4: Q4 = +8
DIV +Q2
Поделить одно значение на другое и
присвоить
Запрещается:
деление на 0!
FN 5
: КОРЕНЬ, например, FN 5: Q20
= SQRT 4
Извлечь корень из числа и
присвоить
Запрещается:
извлекать корень из
отрицательных значений!
С правой стороны знака “=” можно ввести:
два числа
два Q-параметра
одно число и один Q-параметр
Q-параметры и числовые значения в уравнениях можно ввести
с произвольным знаком.
