Программирование первой части
1.3
1
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
51

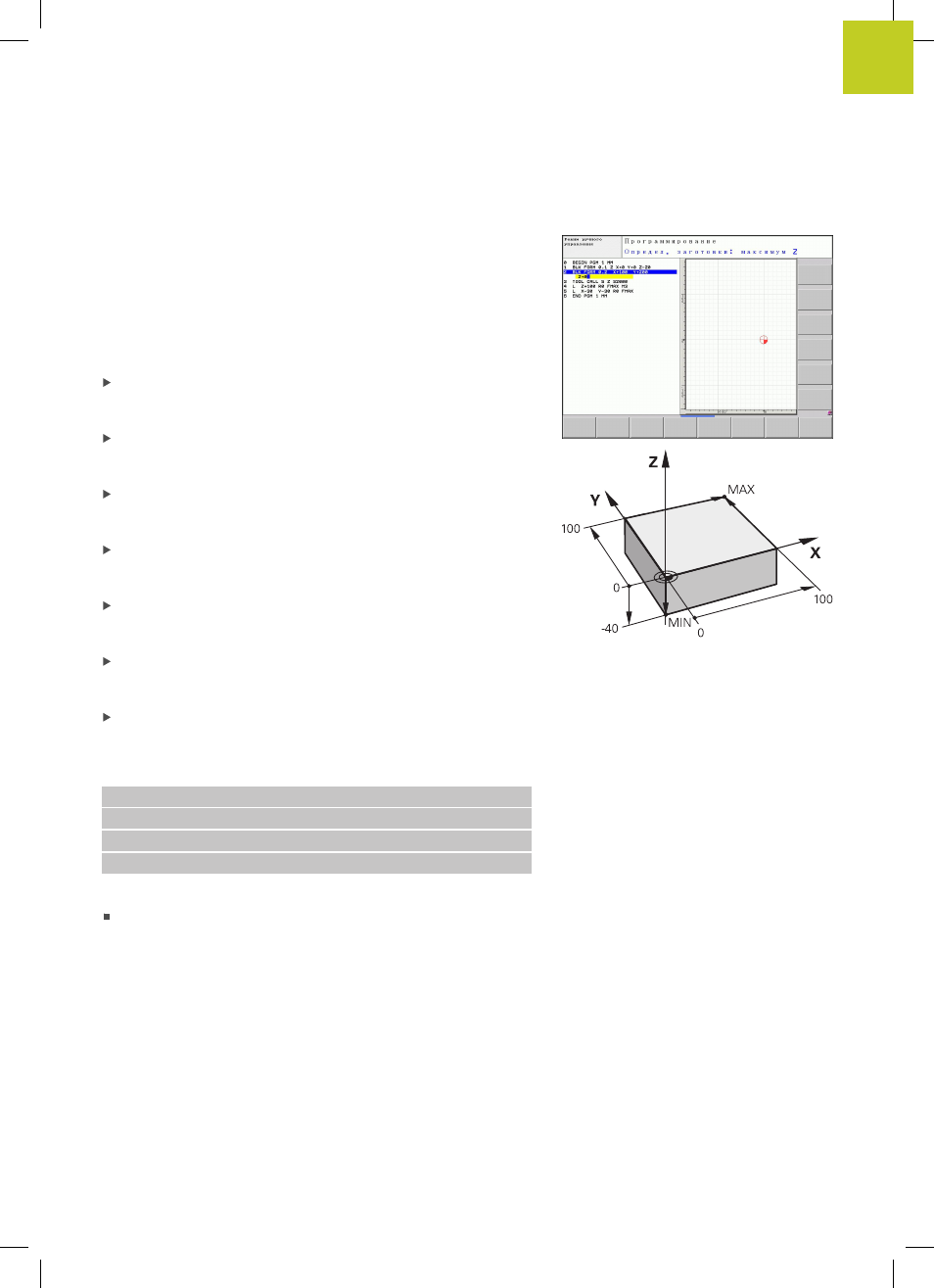

Определение заготовки
Сразу после того, как будет открыта новая программа, ЧПУ
запустит диалоговое окно ввода определения заготовки.
В качестве определения заготовки всегда используется
параллелепипед, для которого задаются MIN- и MAX-точка
относительно выбранной точки привязки.
После открытия оператором новой программы ЧПУ
автоматически вводит определение заготовки и запрашивает
необходимые данные заготовки:
Плоскость обработки на графике: XY?
: введите активную
ось шпинделя. Z записывается как предварительная
настройка, вводится кнопкой ENT
Определение заготовки: минимум X
: наименьшая
X-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Y
: наименьшая
Y-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Z
: наименьшая
Z-координата заготовки относительно точки привязки,
например, -40; подтвердите кнопкой ENT
Определение заготовки: максимум X
: наибольшая
X-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Y
: наибольшая
Y-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Z
: наибольшая
Z-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Примеры NC-кадров
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
Подробная информация по данной теме
