Тест программы и отработка программы
16.1 Графики (Опция ПО "Дополнительные графические
возможности")
16
514
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014

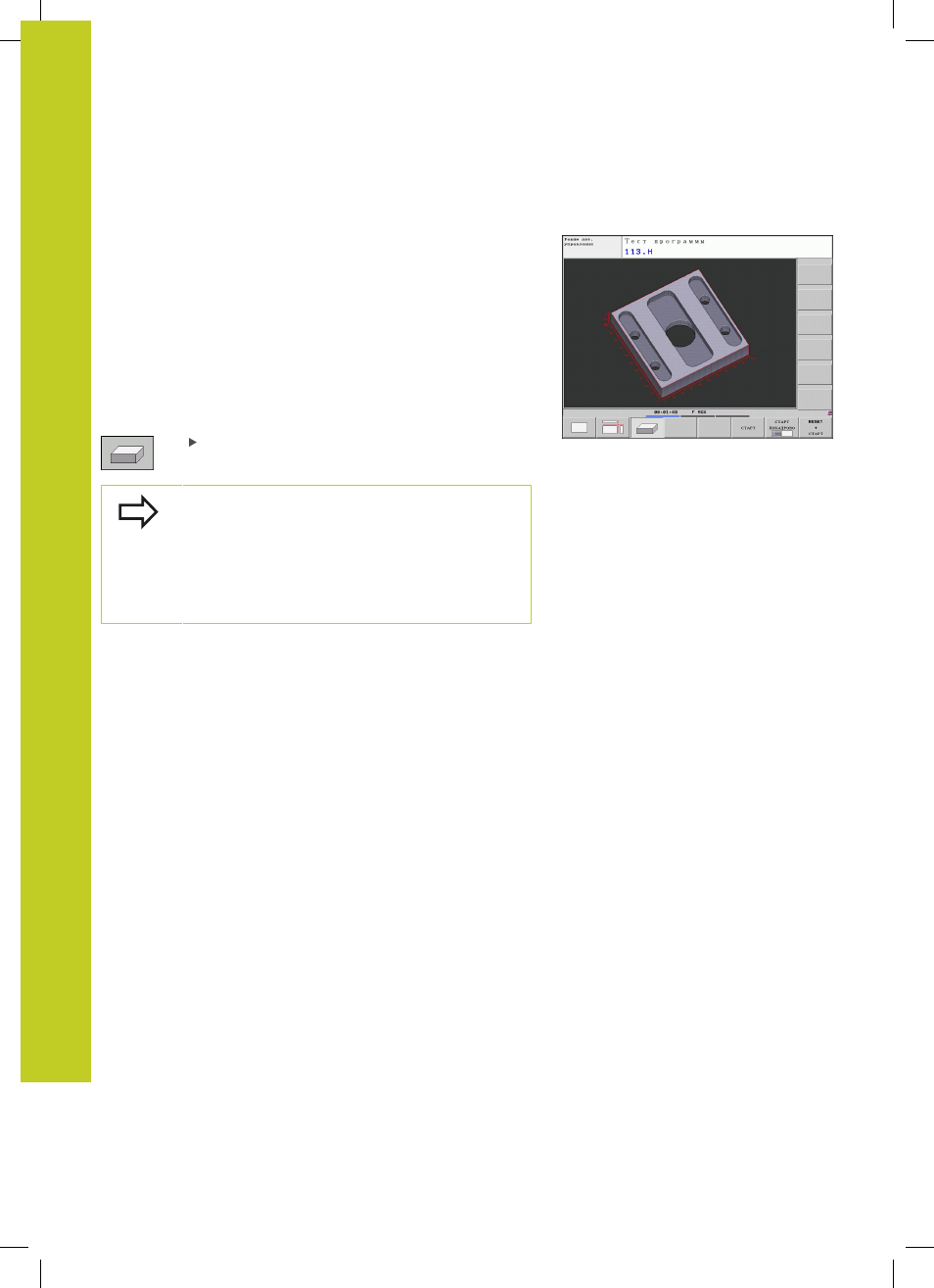

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве.
Трехмерное изображение можно вращать вокруг вертикальной
оси и поворачивать вокруг горизонтальной оси, используя
клавиши Softkey. Если к ЧПУ подключена мышь, эту функцию
также можно выполнять, удерживая нажатой правую кнопку
мыши.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать
функцию увеличения фрагмента, смотри "Увеличение
Выберите трехмерное изображение нажатием
клавиши Softkey.
Скорость построения трехмерной графики
зависит от длины режущих кромок (столбец
LCUTS
в таблице инструмента). Если LCUTS
определен равным 0 (базовая настройка),
то в процессе моделирования длина кромок
рассчитывается как бесконечная, что приводит к
большой продолжительности вычислений.
