Вход в контур и выход из контура 6.3
6
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
197

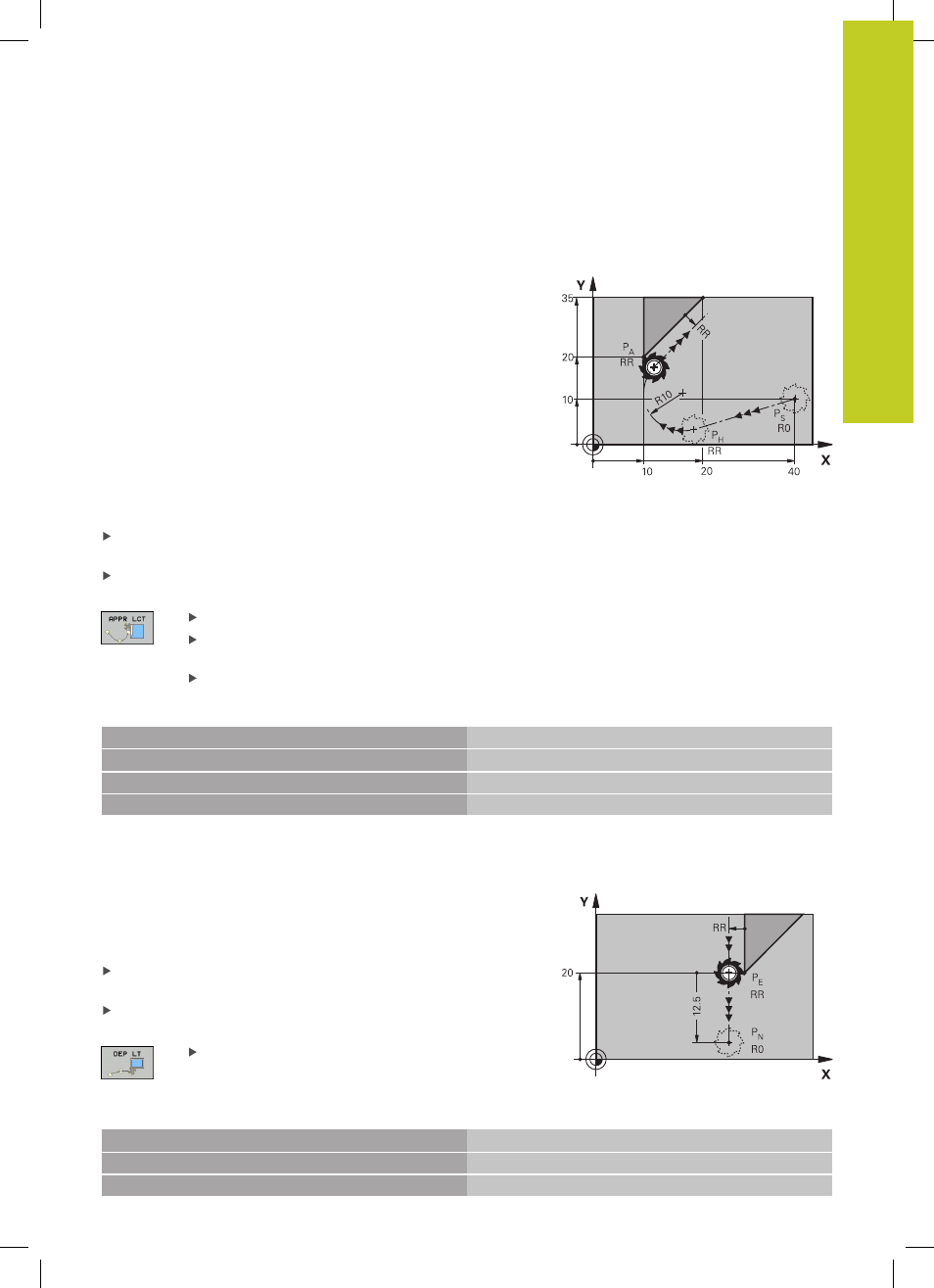

Подвод по круговой траектории с тангенциальным
примыканием к контуру и отрезке прямой: APPR
LCT
Система ЧПУ перемещает инструмент по прямой от точки
старта P
S
к вспомогательной точке P
H
. Оттуда она перемещает
его по круговой траектории к первой точке контура P
A
. Подача,
запрограммированная в APPR-кадре, действительна для всего
отрезка, по которому перемещается система ЧПУ в кадре
подвода (отрезок P
S
– P
A
).
Если в кадре подвода были запрограммированы все три
главные оси координат X, Y и Z, то движение ЧПУ происходит
одновременно по трем осям от определенной до APPR-кадра
позиции до вспомогательной точки PH, а затем от P
H
до P
A
только в плоскости обработки.
Круговая траектория плавно переходит в прямую P
S
– P
H
,
а также в первый элемент контура. Таким образом, она
однозначно определена через радиус R.
Произвольная функция траектории: выполните подвод к
начальной точке P
S
Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey APPR LCT:
Координаты первой точки контура P
A
Радиус R круговой траектории. Введите
положительное значение для R
Поправка на радиус RR/RL для обработки
Примеры NC-кадров
7 L X+40 Y+10 R0 FMAX M3 P
S
подвод без поправки на радиус
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
с поправкой на радиус RR, радиус R=10
9 L X+20 Y+35 Конечная точка первого элемента контура
10 L ... Следующий элемент контура
Отвод по прямой с тангенциальным примыканием:
DEP LT
Система ЧПУ перемещает инструмент по прямой от последней
точки контура P
E
к конечной точке P
N
. Прямая продолжает
последний элемент контура. P
N
находится на расстоянии LEN
от P
E
.
Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
Начните диалог при помощи клавиши APPR/DEP и клавиши
Softkey DEP LT:
LEN: введите расстояние до конечной точки P
N
от последнего элемента контура P
E
Примеры NC-кадров
23 L Y+20 RR F100 Последний элемент контура: P
E
с поправкой на радиус
24 DEP LT LEN12.5 F100 Отвод на LEN=12,5 мм
25 L Z+100 FMAX M2 Выход из материала по оси Z, возврат, конец программы
