Страница 71: Индикация состояния 2.4
Индикация состояния
2.4
2
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
71
2.4
Индикация состояния

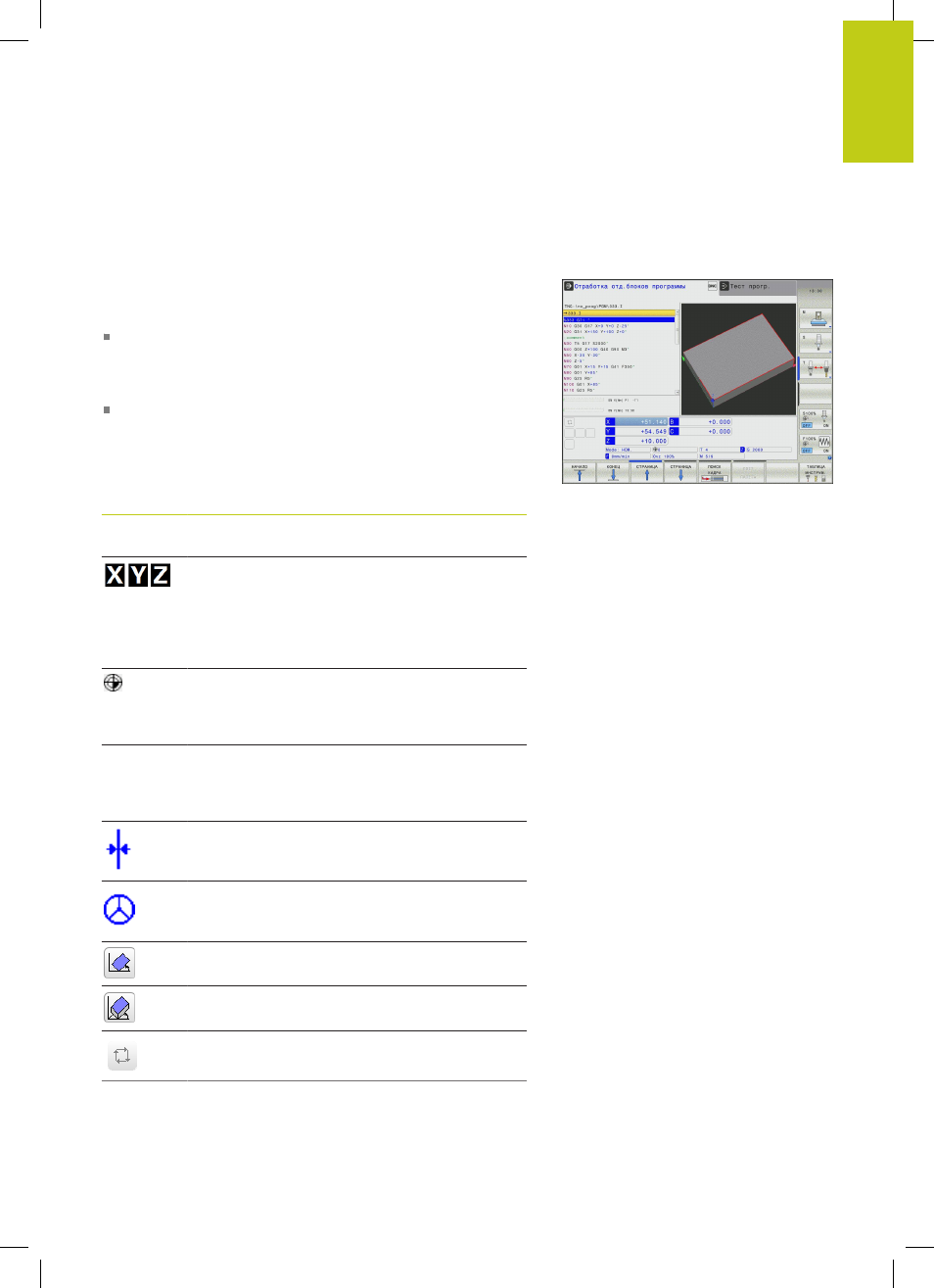

«Общая» индикация состояния
Общая индикация состояния в нижней части дисплея
обеспечивает информацию о текущем состоянии станка. Она
автоматически появляется в режимах работы
Покадровое выполнение программы
и Выполнение
программы в автоматическом режиме
, если не выбран
исключительно тип индикации "Графика", а также при
условии
Позиционирование с ручным вводом данных
.
В ручном режиме работы и в режиме эл. маховичка
индикация состояния выводится в большом окне.
Информация индикации состояния
Символ
Значение
IST
Отображение позиций: режим фактического,
заданного или остаточного пути
Оси станка; вспомогательные оси
отображаются системой ЧПУ строчными
буквами. Последовательность и количество
указываемых осей устанавливает
производитель станка. Соблюдайте указания
инструкции по обслуживанию станка
Номер активной точки привязки из таблицы
предустановок. Если точка привязки назначена
в ручном режиме, то за символом ЧПУ
отображает текст MAN
F S M
Индикация подачи в дюймах соответствует
одной десятой действительного значения.
Скорость вращения S, подача F и
действующая дополнительная М-функция
Ось заблокирована
Ось может перемещаться с помощью
маховичка
Оси перемещаются с учетом разворота
плоскости обработки
Оси перемещаются при наклоненной
плоскости обработки
Ни одна программа не активна
