Коррекция инструмента 5.3
5
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
179

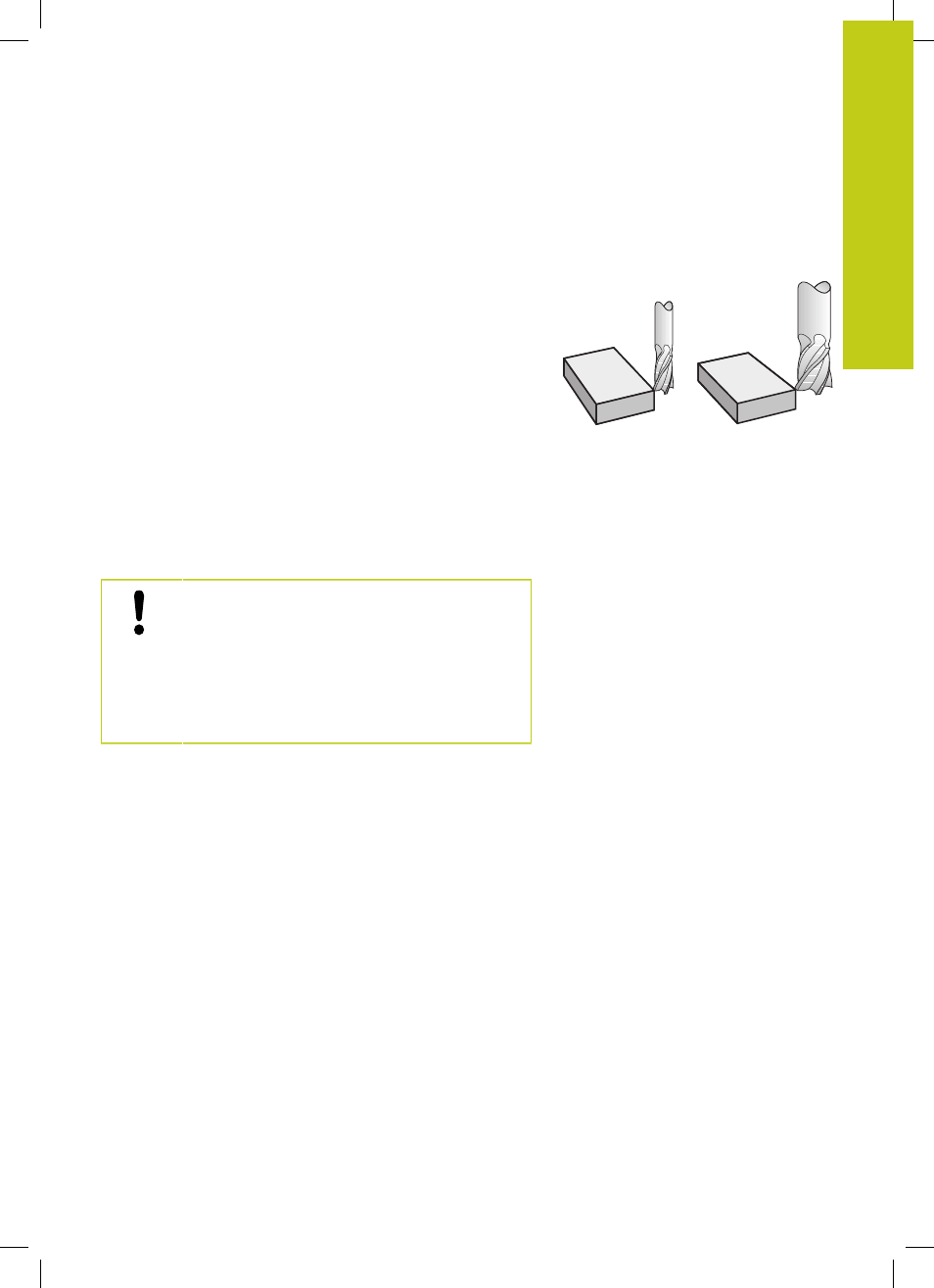

5.3 Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на
значение радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только в плоскости обработки.
Система ЧПУ учитывает при этом до пяти осей, включая оси
вращения.
Коррекция длины инструмента
Коррекция на длину инструмента начинает действовать
сразу после вызова инструмента. Она отменяется, как только
вызывается инструмент длиной L=0 (например, TOOL CALL 0).
Внимание опасность столкновения!
При отмене поправки на длину с положительным
значением с помощью T 0 расстояние между
инструментом и заготовкой сократится.
После вызова инструмента с помощью T
запрограммированный путь инструмента по оси
шпинделя изменяется на величину разности
длины между старым и новым инструментом.
При поправке на длину учитываются как дельта-значения из T-
кадра, так и дельта-значения из таблицы инструментов.
Значение коррекции =L+DL
TOOL CALL
+DL
TAB
с
L : Длина инструмента L из G99-кадра или таблицы
инструментов
DL
TOOL CALL
:Припуск DL на длину из кадра T
DL
TAB
: Припуск DL на длину из таблицы инструментов
