Ручное управление и наладка
13.4 Назначение точки привязки без использования трехмерного
измерительного щупа
13
402
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или введите толщину d листа.
На плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей назначаются таким же
образом.
Если в оси врезания используется предварительно
настроенный инструмент, следует установить индикацию оси
врезания на длину L инструмента или на сумму Z=L+d.
Точка привязки, установленная клавишами
выбора оси, автоматически сохраняется в памяти
системы ЧПУ в 0 строке таблицы предустановок.

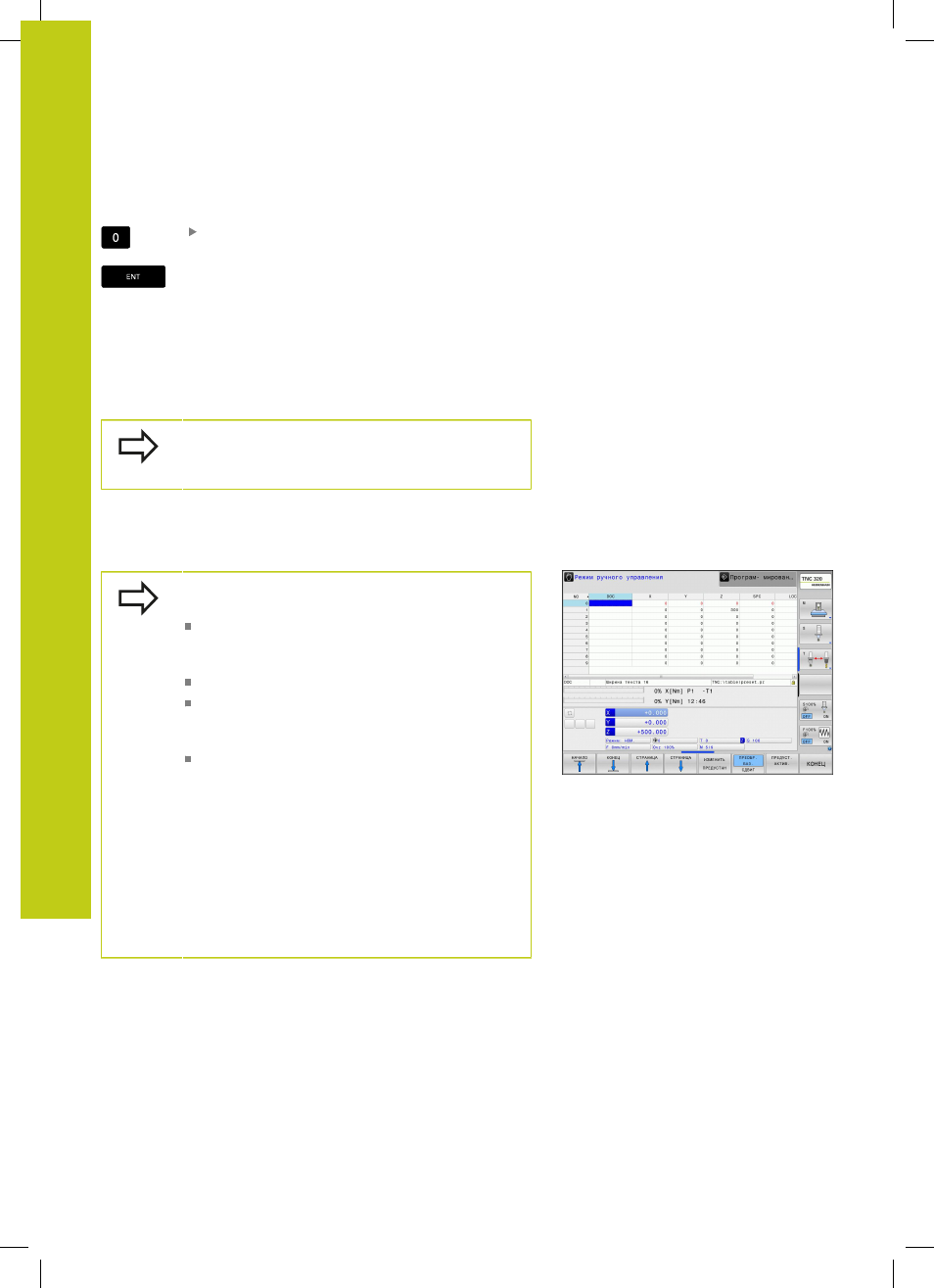

Управление точками привязки с помощью
таблицы предустановок
Таблица предустановок должна использоваться в
обязательном порядке, если
станок имеет оси вращения (поворотный стол
или поворотную головку), и оператор работает
с функцией "Наклон плоскости обработки"
станок оснащен системой смены головки
до сих пор оператор работал с системами
управления ЧПУ прошлых лет выпуска с
таблицами нулевых точек, привязанным к REF
необходимо обработать несколько однотипных
заготовок, которые зажаты под разными
углами
Таблица предустановок может содержать
любое количество строк (точек привязки). Для
оптимизации объема файла и скорости обработки
следует использовать не больше строк, чем это
необходимо для управления точками привязки.
В целях обеспечения безопасности оператор
может вставлять новые строки только в конце
таблицы предустановок.
