Графики 15.1
15
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
455

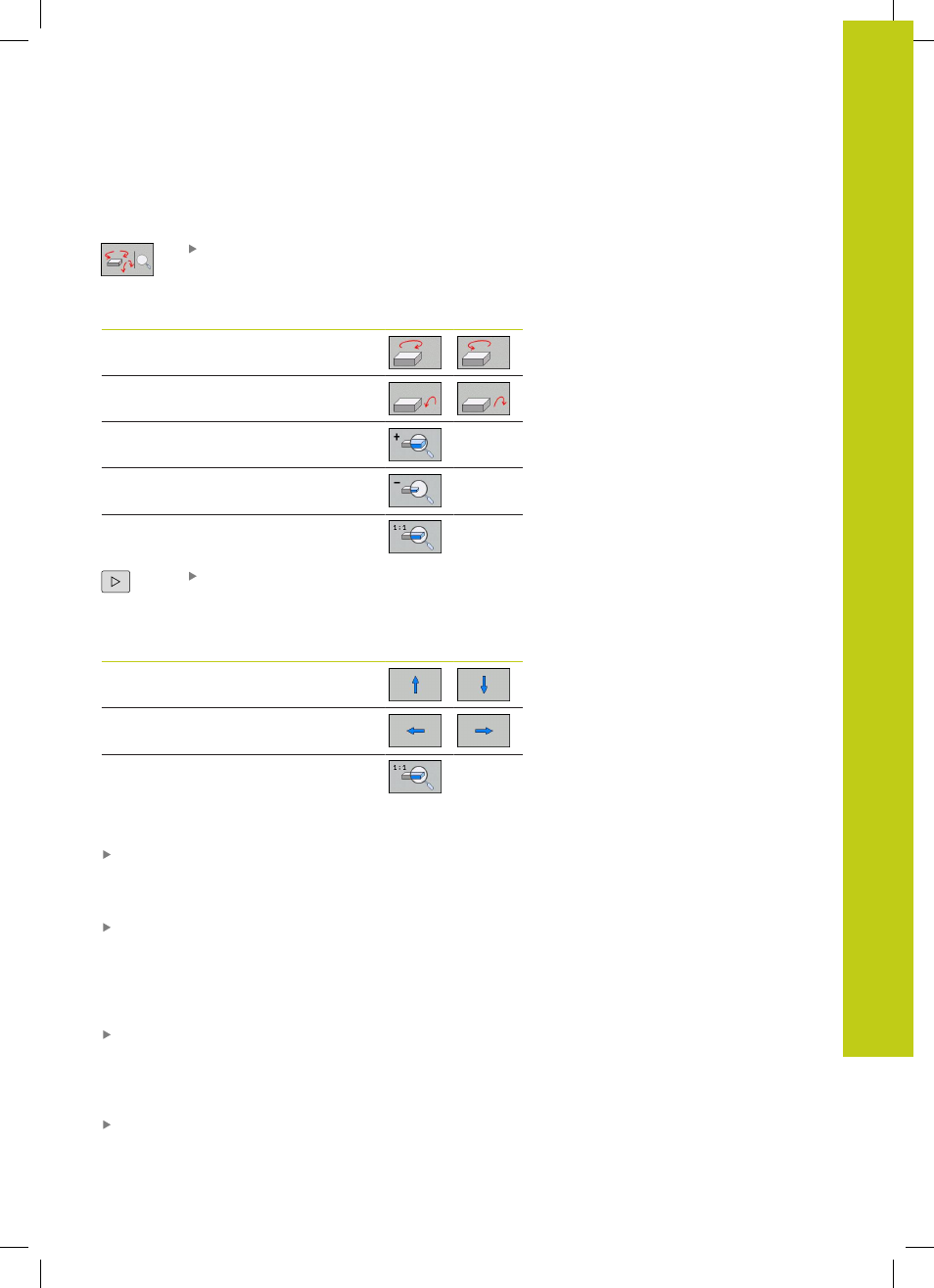

Трехмерное изображение: поворот, увеличение/
уменьшение и смещение
Выберите функции для поворота и увеличения/
уменьшения: ЧПУ отобразит следующие
клавиши Softkey
Функция
Softkey
Поворот изображения по
вертикальной оси с шагом = 5°
Поворот изображения по
горизонтальной оси с шагом = 5°
Пошаговое увеличение изображения
Пошаговое уменьшение изображения
Возврат к исходному размеру
изображения
Переключите панель Softkey дальше
Функция
Клавиши
Softkey
Смещение изображения вверх и вниз
Смещение изображения влево и
вправо
Возврат к исходной позиции
изображения
Если к ЧПУ подключена мышь, вышеописанные функции также
можно выполнить с помощью мыши:
Для трехмерного поворота показанной графики: нажмите
правую кнопку мыши и, удерживая ее нажатой, переместите
мышь. После того, как правая кнопка мыши будет отпущена,
ЧПУ сориентирует заготовку в определенном направлении
Для смещения изображаемой графики: нажмите
среднюю кнопку мыши или колесико мыши и, не
отпуская, переместите мышь. ЧПУ сместит заготовку в
соответствующем направлении. После того, как средняя
кнопка мыши будет отпущена, ЧПУ сдвинет заготовку в
определенную позицию
Для масштабирования в определенной области с помощью
мыши: маркируйте область масштабирования с помощью
нажатой левой кнопки мыши. После того, как левая кнопка
мыши будет отпущена, ЧПУ увеличит определенную
область заготовки
Быстрое увеличение и уменьшение площади обзора с
помощью мыши: вращайте колесико мыши вперед или
назад
