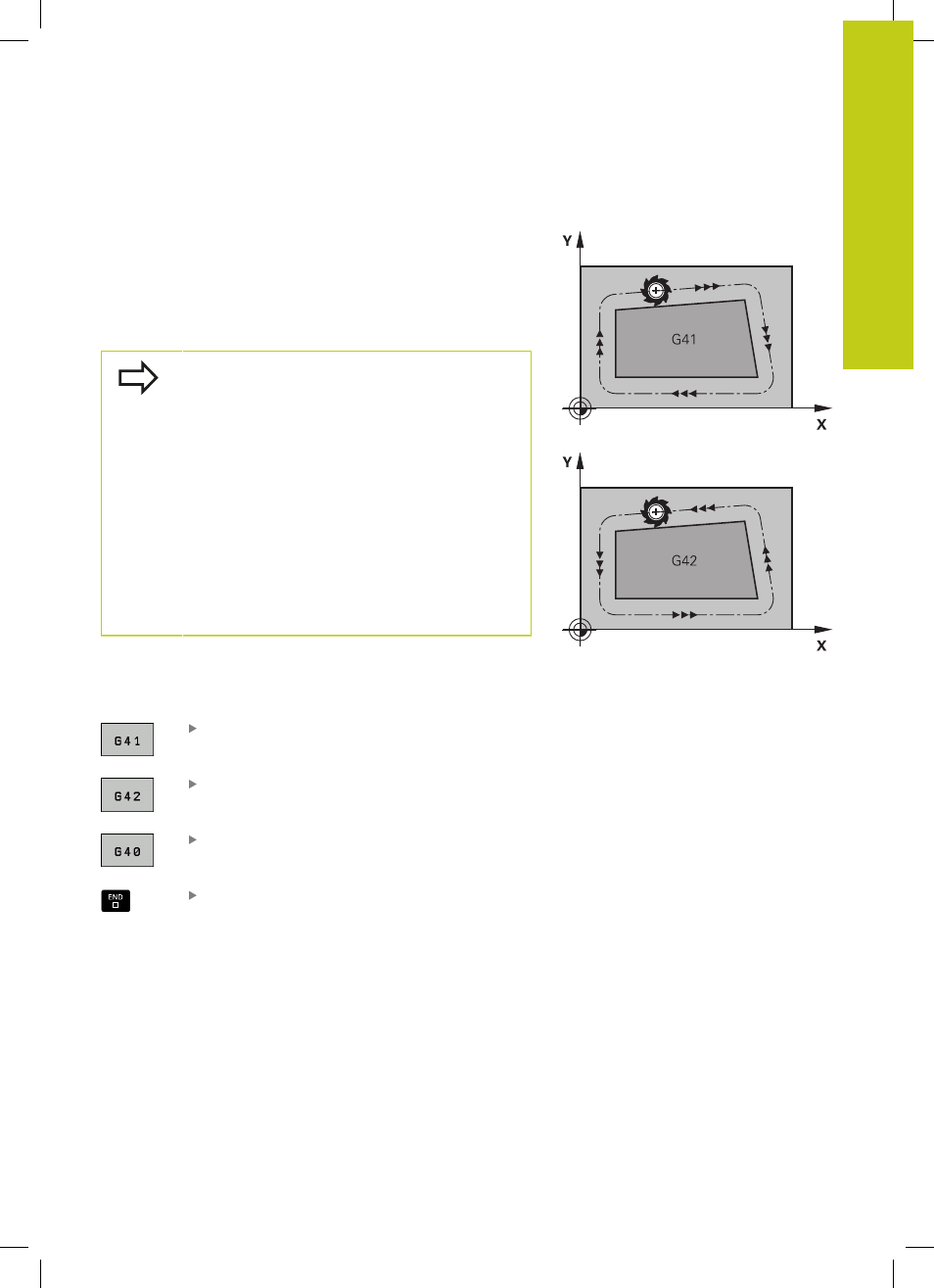

Движения по траектории с поправкой на радиус: G42 и G41
G43 : Инструмент перемещается справа от контура
G42 : Инструмент перемещается слева от контура
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия
“справа” и “слева” обозначают положение инструмента в
направлении перемещения по контуру заготовки. См. рисунки.
Между двумя кадрами программы с различными
поправками на радиус G43 и G42 должно
находиться не менее одного кадра перемещения
на плоскости обработки без поправки на радиус
(т.е. с G40).
Система ЧПУ активирует поправку на радиус
к концу кадра, в котором коррекция была
запрограммирована в первый раз.
В первом кадре с поправкой на радиус G42/G41 и
при отмене с помощью G40 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной
точке. Позиционировать инструмент перед первой
или за последней точкой контура следует так,
чтобы не повредить контур.
Ввод поправки на радиус
Поправка на радиус вводится в кадре G01 .
Перемещение инструмента слева от
запрограммированного контура: выберите
функцию G41 или
Перемещение инструмента справа от
запрограммированного контура: выберите
функцию G42 или
Перемещение инструмента без поправки
на радиус или отмена поправки на радиус:
выберите функцию G40
Конец кадра: нажмите кнопку END
