Программирование первой части
1.3
1
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
49
Программирование простого контура

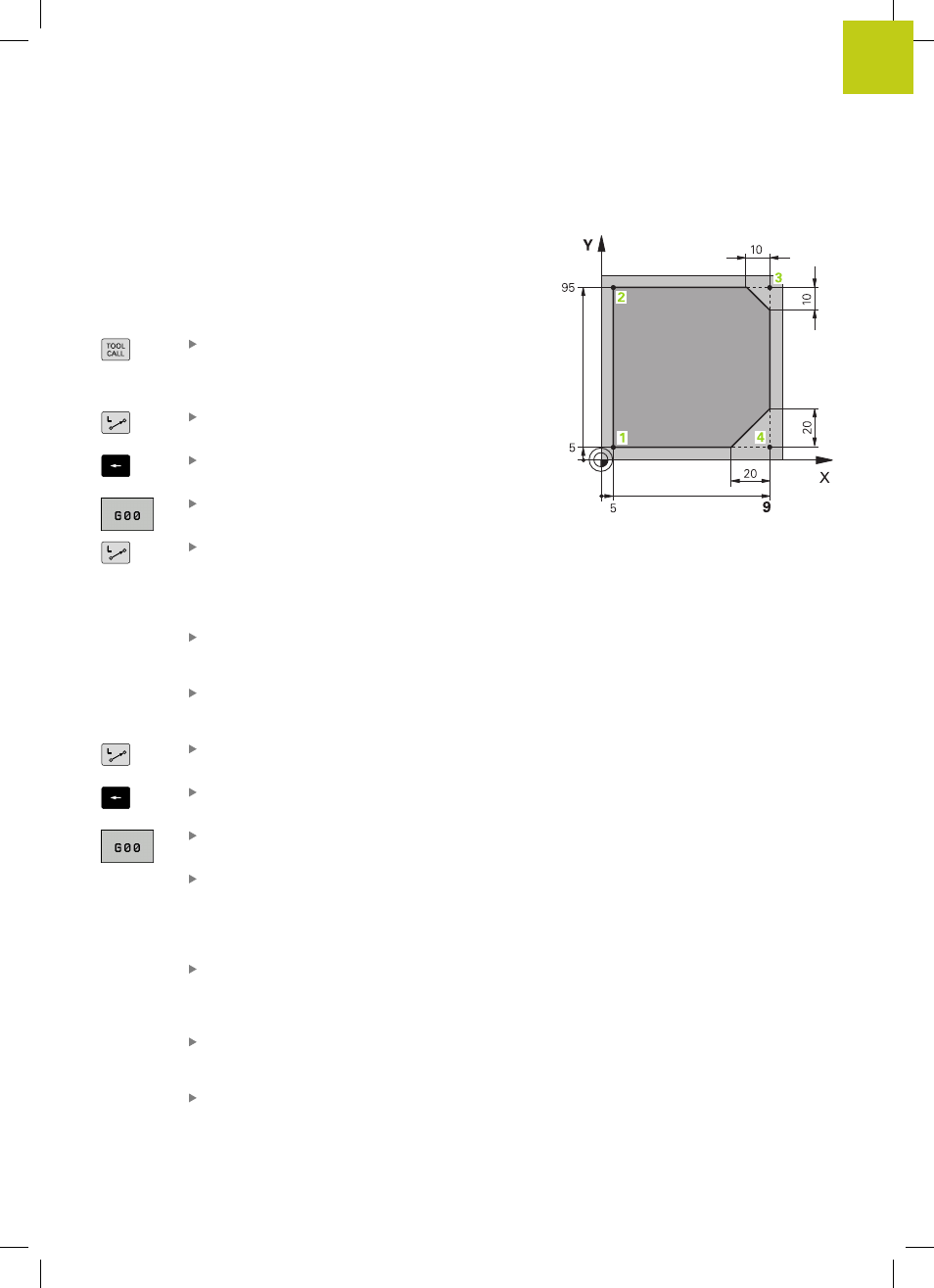

Вокруг контура, показанного на иллюстрации справа, должно
быть однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было создано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте
ввод кнопкой ent, не забывайте указывать ось
инструмента
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Отвод инструмента: нажмите оранжевую кнопку
оси Z, чтобы обеспечить вывод из материала
по оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
Поправка на радиус: RL/RR/без корр.?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Предварительное позиционирование
инструмента в плоскости обработки: нажмите
оранжевую кнопку оси X и введите значение
позиции, к которой подводится инструмент,
например, -20
Нажмите оранжевую кнопку оси Y и введите
значение для позиции, к которой подводится
инструмент, например, - 20. Подтвердите ввод
кнопкой ENT
Поправка на радиус: RL/RR/без корр.?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
