Программирование первой части
1.3
1
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
47

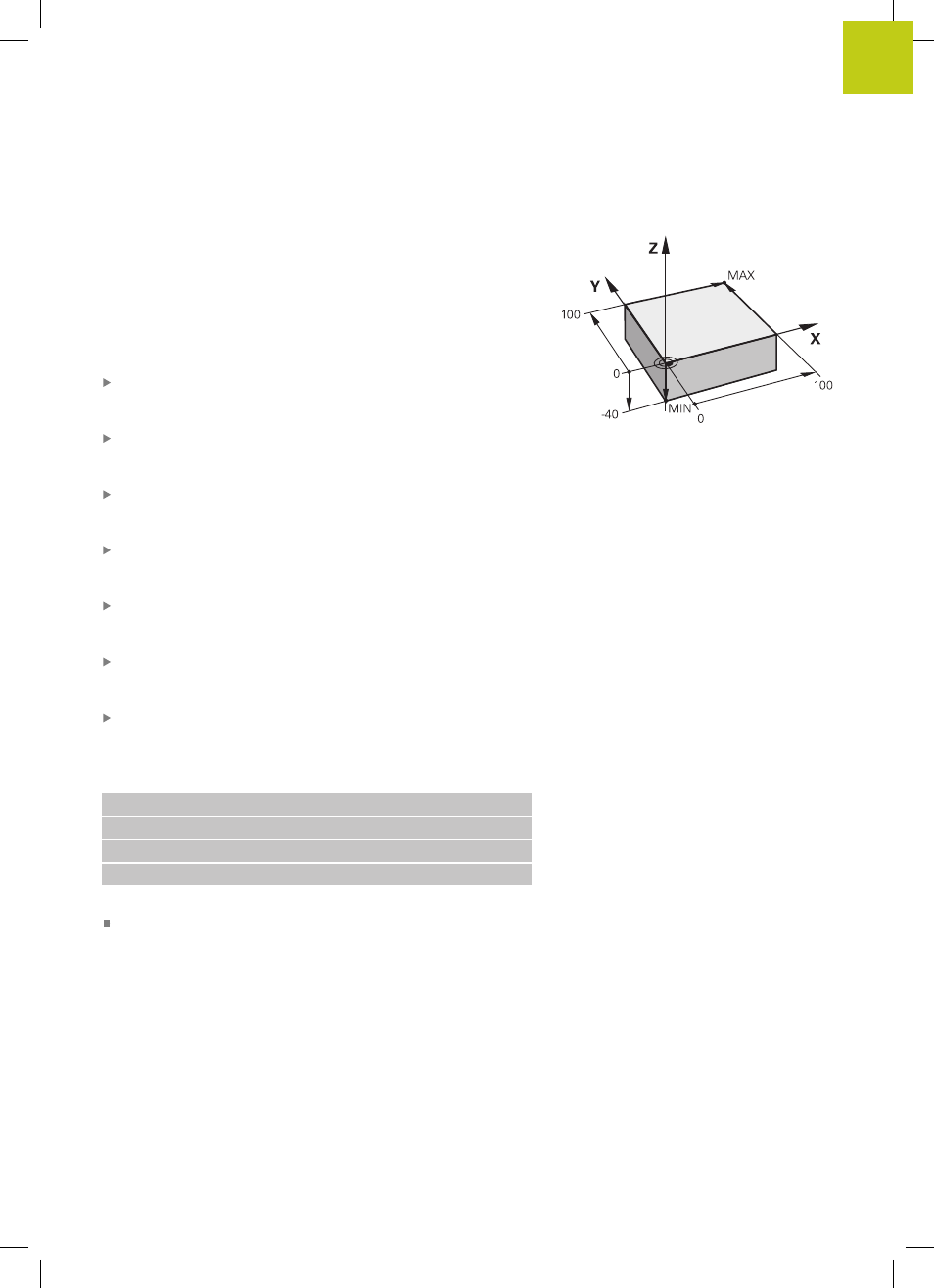

Определение заготовки
Когда новая программа открыта, можно ввести определение
заготовки. Например, чтобы создать определение
параллелепипеда, для него задается MIN- и MAX-точка
относительно выбранной точки привязки.
После выбора оператором с помощью клавиши Softkey
желаемой формы заготовки ЧПУ автоматически вводит
определение заготовки и запрашивает необходимые данные
заготовки:
Ось шпинделя Z Плоскость XY
: введите активную ось
шпинделя. G17 записывается как предварительная
настройка, вводится кнопкой ENT
Определение заготовки: минимум X
: наименьшая
X-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Y
: наименьшая
Y-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Z
: наименьшая
Z-координата заготовки относительно точки привязки,
например, -40; подтвердите кнопкой ENT
Определение заготовки: максимум X
: наибольшая
X-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Y
: наибольшая
Y-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Z
: наибольшая
Z-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Примеры NC-кадров
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
Подробная информация по данной теме
