Программирование: инструменты
5.3 Коррекция инструмента
5
180
TNC 320 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

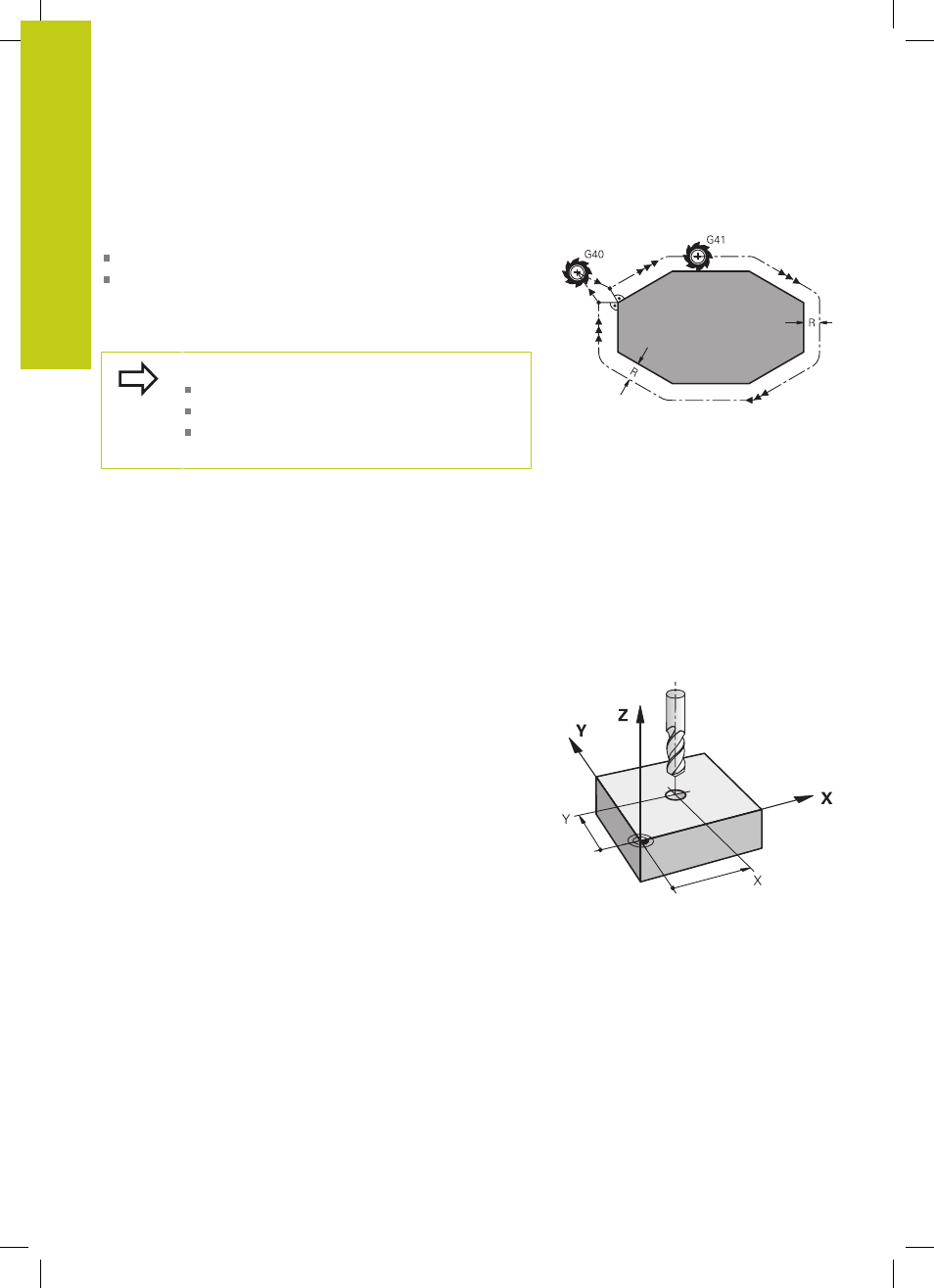

Поправка на радиус инструмента
Кадр программы для перемещения инструмента содержит:
G41 или G42 для коррекции на радиус
G40 , если коррекция на радиус не должна выполняться
Поправка на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с G41или G42.
Система ЧПУ отменяет поправку на радиус, если:
программируется кадр прямых с G40
программируется вызов PGM CALL
вызывается новая программа с помощью PGM
MGT
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра T, так и дельта-значения из таблицы
инструментов.
Величина поправки = R + DR
TOOL CALL
+ DR
TAB
, где
R : Радиус инструмента R из G99-кадра или из
таблицы инструментов
DR
TOOL CALL
:Припуск DR на радиус из кадра T
DR
TAB
: Припуск DR для радиуса из таблицы инструментов
Движения по траектории без поправки на радиус: G40
Инструмент и его центр перемещаются на плоскости
обработки по запрограммированной траектории или на
запрограммированные координаты.
Применение: сверление, предварительное позиционирование.
