INDIGO AV Mixer Руководство пользователя
31
Tally/GPI/GPO
Он поставляется с устанавливаемым на стену адаптером питания
(ЕС и США) для подачи питания постоянным током напряжением
5 В и максимальной мощностью 10 Вт. Если необходимо, закажите
соответствующий адаптер у своего дилера.
Вы также можете разработать свой собственный breakout‐блок или
просто подключаться к штырькам, нужным для ваших применений.
Интерфейс GPI/GPO
Ниже вы увидите распределение штырьков разъема GPI/GPO и как
подключать входы и выходы данного интерфейса.
Разъем GPI/GPO
Пара из двух штырьков разъема GPI/GPO представляет собой один
вход или один выход. Приведенная ниже таблица показывает
соответствующее распределение штырьков:

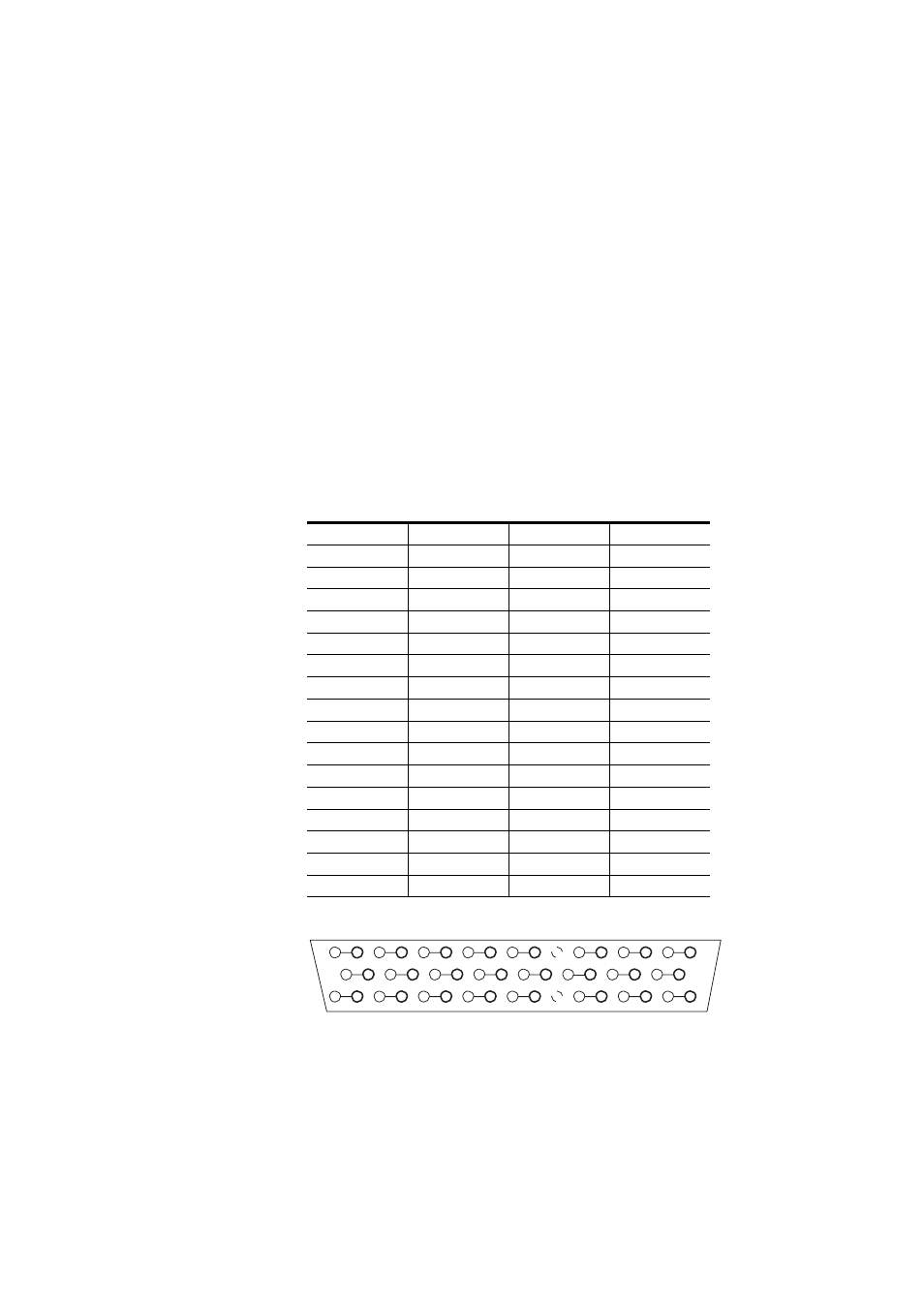

Изображение 18. 50‐штырьковый штекер Sub‐D для функций GPI/GPO
GPI
Штырьки
GPO
Штырьки
1
1, 2
1
22, 23
2
18, 19
2
8, 9
3
34, 35
3
24, 25
4
3, 4
4
41, 42
5
20, 21
5
10, 11
6
36, 37
6
26, 27
7
5, 6
7
43, 44
8
38,39
8
12, 13
9
28, 29
10
45, 46
11
14, 15
12
30, 31
13
47, 48
14
16, 17
15
32, 33
16
49, 50
