INDIGO AV Mixer Руководство пользователя
Раздел 3 — Подключения
Наушники
Имеются 2 разъема для наушников, один на верхней панели и один
на задней панели. Разъемы наушников могут использоваться также и
контрольного прослушивания, когда вместо наушников
подключаются колонки.
Цифровой аудиовыход
Для цифрового аудиовыода данный INDIGO AV Mixer предлагает
следующие разъемы:
•
2 x AES/EBU (25‐штырьковый разъем Sub‐D, секция DIGITAL
AUDIO I/O)
Примечание Первый цифровой выход обеспечивает тот же самый аудиосигнал, что и
секция ANALOG AUDIO MAIN OUT.
Второй цифровой выход обеспечивает тот же аудиосигнал, что и секция
SUB-OUT.
Кроме того, выходы SDI PGM OUT (Секция PGM OUT на странице 20)
предоставляют встроенный аудиосигнал (Каналы 1+2 = Main
(Основной), 3+4 = Sub (Подканал)).
Примечание Для источников HR отсутствует обработка аудиосигналов.
3.6.5
Штекерный выход AES/EBU
Вход/выход цифрового аудиосигнала доступен через SD‐SDI или AES/
EBU. Штекерные выходы для разъема AES/EBU приведены ниже.

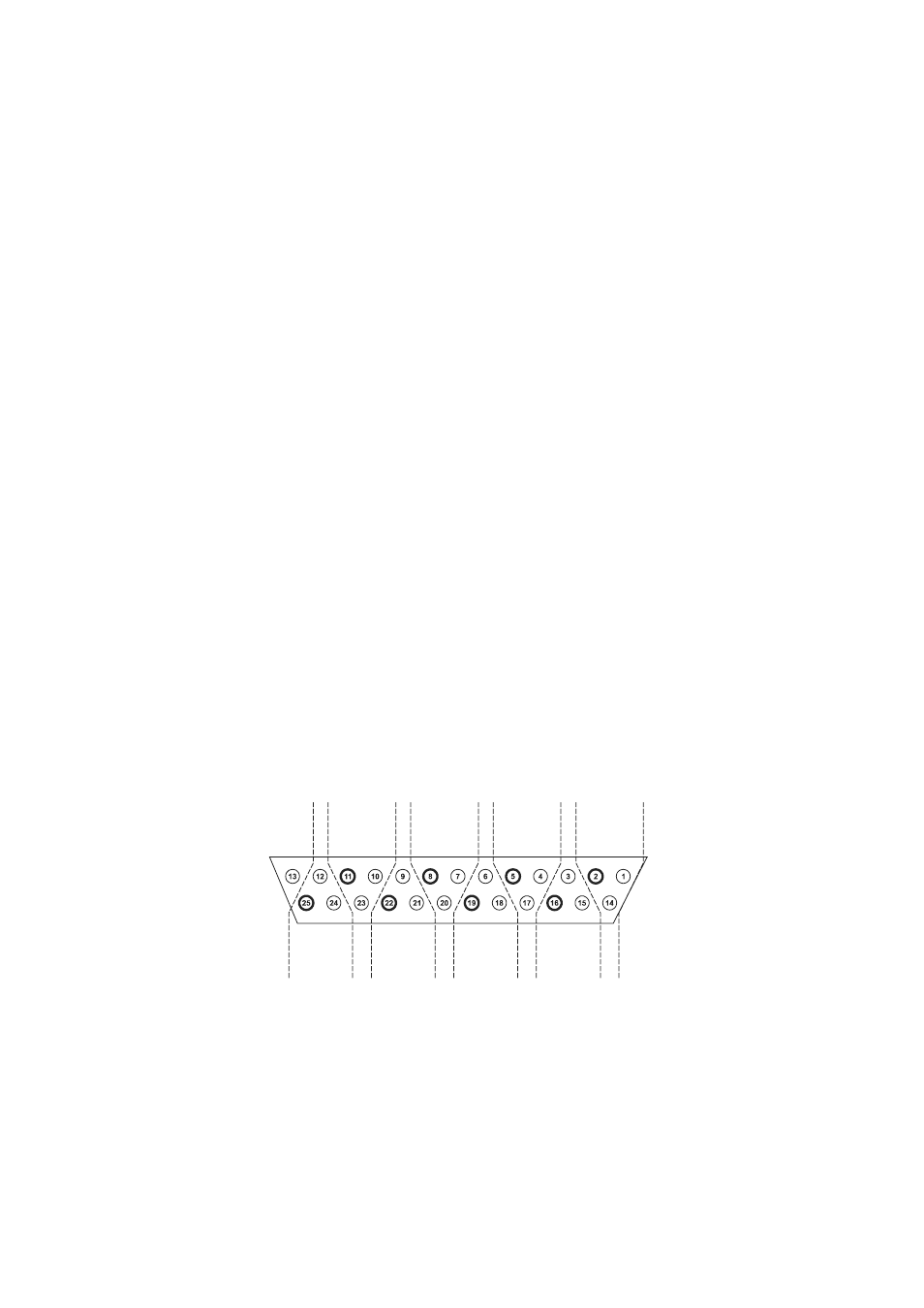

Изображение 11. Штекерный выход AES/EBU
AES/EBU DSUB 25 pins female
OU
T1
c
o
m
OU
T1
+
OU
T1
-
OU
T2
+
OU
T2
-
IN
1
c
o
m
IN6c
om
IN
5
c
o
m
IN4c
om
IN
3
c
o
m
IN2c
om
OU
T2
c
o
m
IN
1
+
IN
2
-
IN2+
IN5-
IN
3
+
IN1-
IN4+
IN
4
-
IN
5
+
IN3-
IN6+
IN
6
-
2x Digital Output, 6x Digital Input
