Видеоразъемы
3.4 Видеоразъемы
INDIGO AV MixerПредлагает различные аналоговые и цифровые
видеовходы и видеовыходы. С помощью факультативной платы
HiRes вы также можете использовать входы и выходы HD, а также
внутренние усиленные или ослабленные сигналы.
3.4.1
Обзор видеовходов
Приведенный ниже риснок показывает видеовходы на INDIGO AV
Mixer:

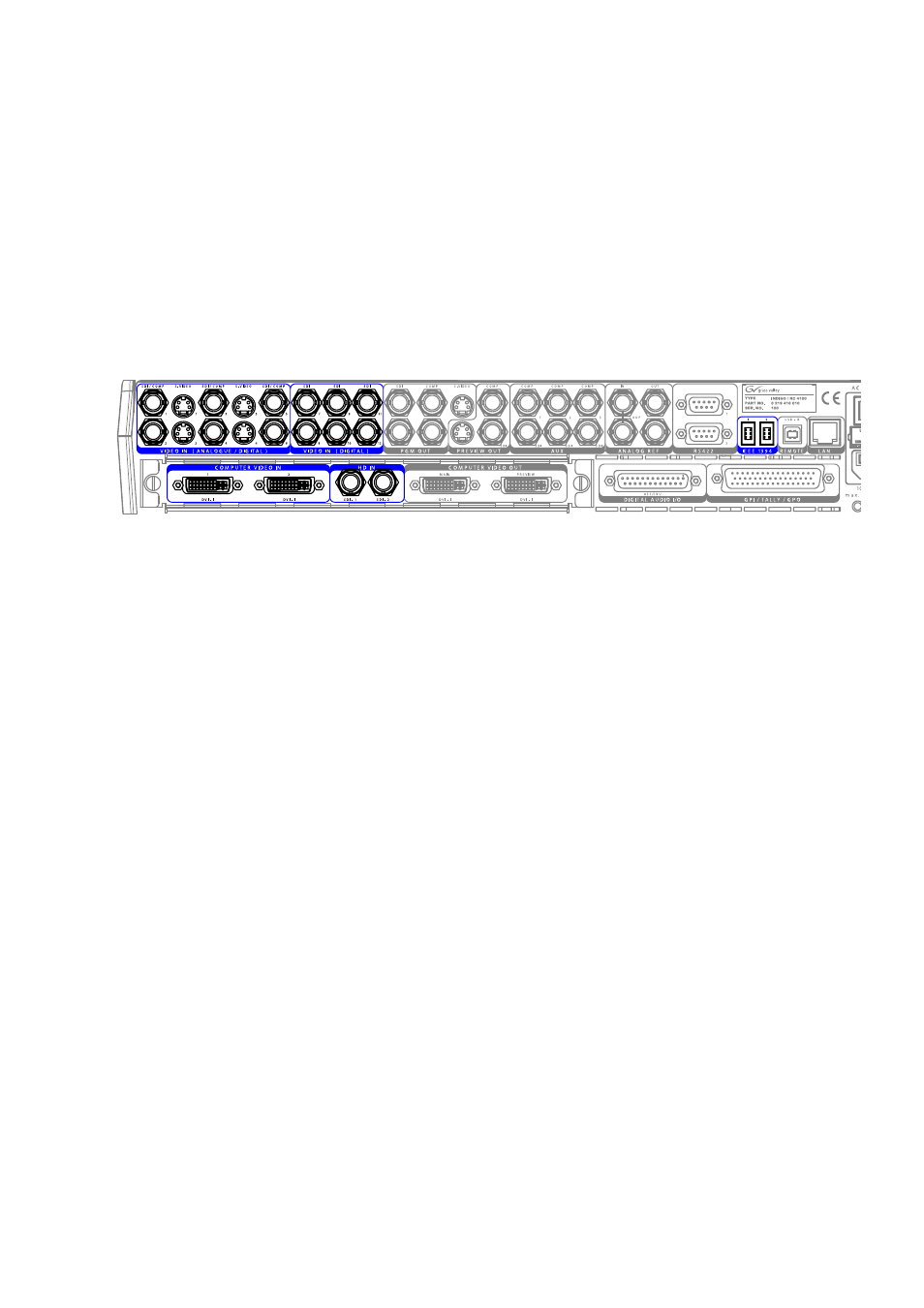

Изображение 5. Разъемы видеовходов
3.4.2
Видеовходы
INDIGO AV Mixer предлагает различные входы для видеосигнала,
как аналоговые, так и цифровые.
Примечание Система может выполнять автоматическую синхронизацию кадров для
всех видеовходов так что нет требования по внешней синхронизации
видеосигналов.
Доступны следующие входы:
•
12 входов SDI, первые 6 поддерживают аналоговые форматы
Поддерживаемые analog (аналоговые) форматы:
b
PAL B, G, H, I, M, N; Pal 60
b
NTSC, NTSC M, NTSC 4.43
Поддерживаемые digital (цифровые) форматы:
b
ITU‐R‐656 (SMPTE 259M‐1997) со вложенным аудиосигналом
(SMPTE 272M‐1994)
•
6 входы CVBS (Composite)
Примечание Входы CVBS используют те же разъемы, что и первые шесть входов SDI.
•
4 входы S‐Video, используют те же разъемы, что и первые 4 входа
SDI
•
2 Входы IEEE 1394 (Firewire)
Примечание Входы firewire будут замещать входы SDI 11 и 12.
Примечание Разъемы Firewire могут также конфигурироваться как выходы.
