INDIGO AV Mixer Руководство пользователя
Раздел 3 — Подключения
Микрофон / Линейный вход (Line In)
Секция LINE/MIC IN (ЛИНЕЙНЫЙ ВХОД/МИКРОФОН) предлагает
в качестве входов комбинированные разъемы XLR/TRS 1/4’’:
•
4 x XLR
•
4 x TRS 1/4’’ (разъемы для наушников TRS 1/4’’ располагаются
посредине комбинированных разъемов и могут использоваться
вместо XLR)

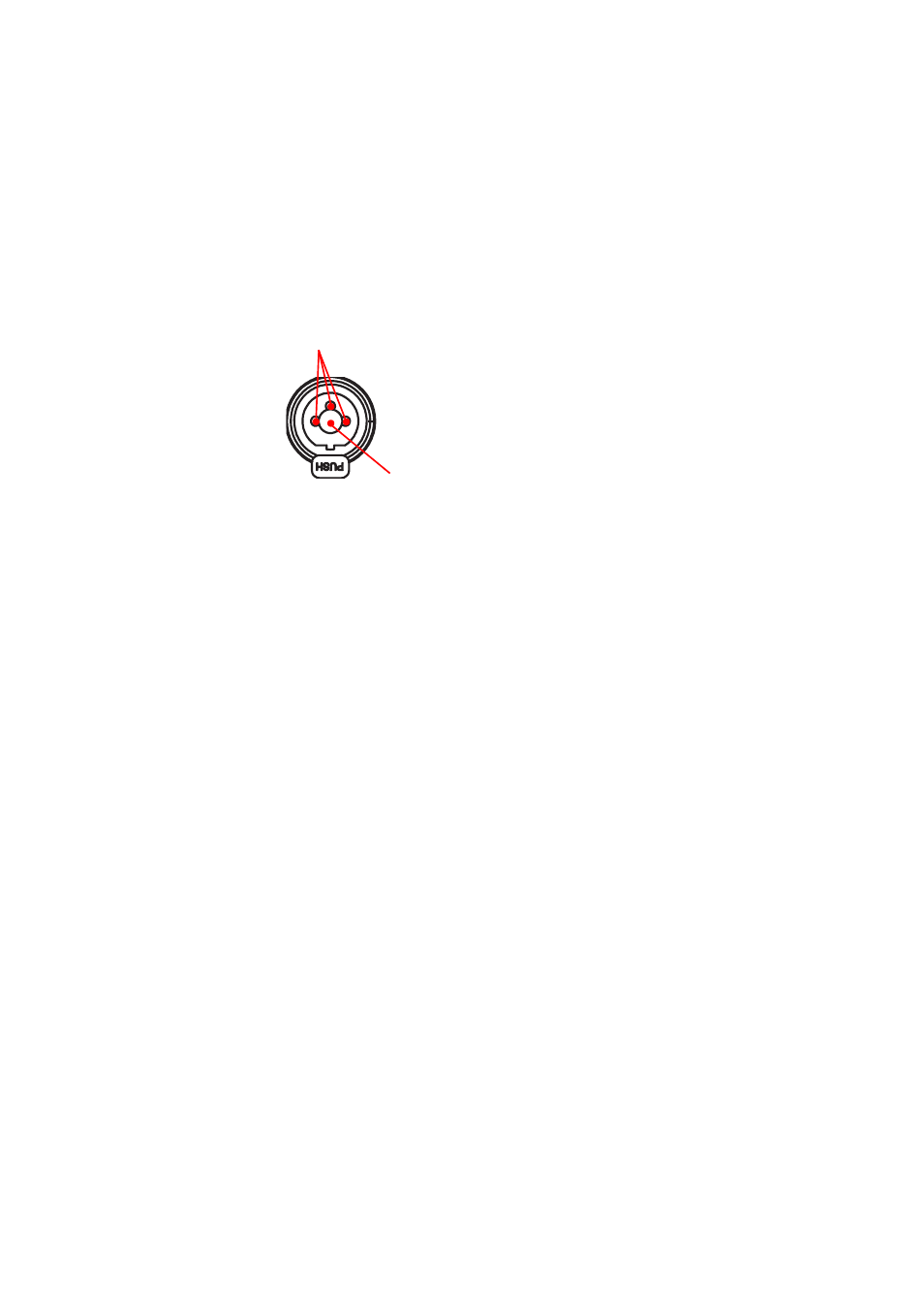

Изображение 9. Комбинированный разъем XLR/TRS 1/4’’
Примечание Для входов Line/Mic 1/2 и 3/4 можно включить фантомное питание
(+48 В постоянного тока).
Примечание Входы LINE / MIC IN могут усиливаться (см. Подменю Mixer на
Цифровой аудиовход
Для цифрового аудиовхода данный INDIGO AV Mixer предлагает
следующие разъемы:
•
6 x AES/EBU (25‐штырьковый разъем Sub‐D, секция DIGITAL
AUDIO I/O)
Выделенный/Встроенный аудиосигнал (SDI)
Аудиосигнал может быть получен (выделен) также из первых 6
видеовходов SDI (см. Подменю Audio на странице 129).
Для всех выводов SDI, аудиосигнал встроен в Main и Sub каналы в
парах 1+2 и 3+4.
Примечание Выделенные аудиосигналы могут автоматически задерживаться в
соответствии с относящимися к ним видеосигналам, чтобы избежать
сдвига во время обработки и внедрения в выходной сигнал.
XLR
TRS 1/4’’
