20
INDIGO AV Mixer Руководство пользователя
Раздел 3 — Подключения
Плата высокого разрешения HiRes
Дополнительная плата высокого разрешения HiRes дополнительно
предоставляет следующие видеовходы:
•
2 Входы DVI‐I с разрешением до 1920x1080 пикселей
•
2 Входы HD‐SDI с разрешением 1080i или 720p
Примечание С помощью соответствующего адаптера, через эти разъемы DVI-I могут
также загружаться сигналы в формате VGA (см. DVI-I на VGA на
странице 29).
3.4.3
Обзор видеовыходов
Приведенный ниже риснок показывает видеовыходы на INDIGO AV
Mixer:

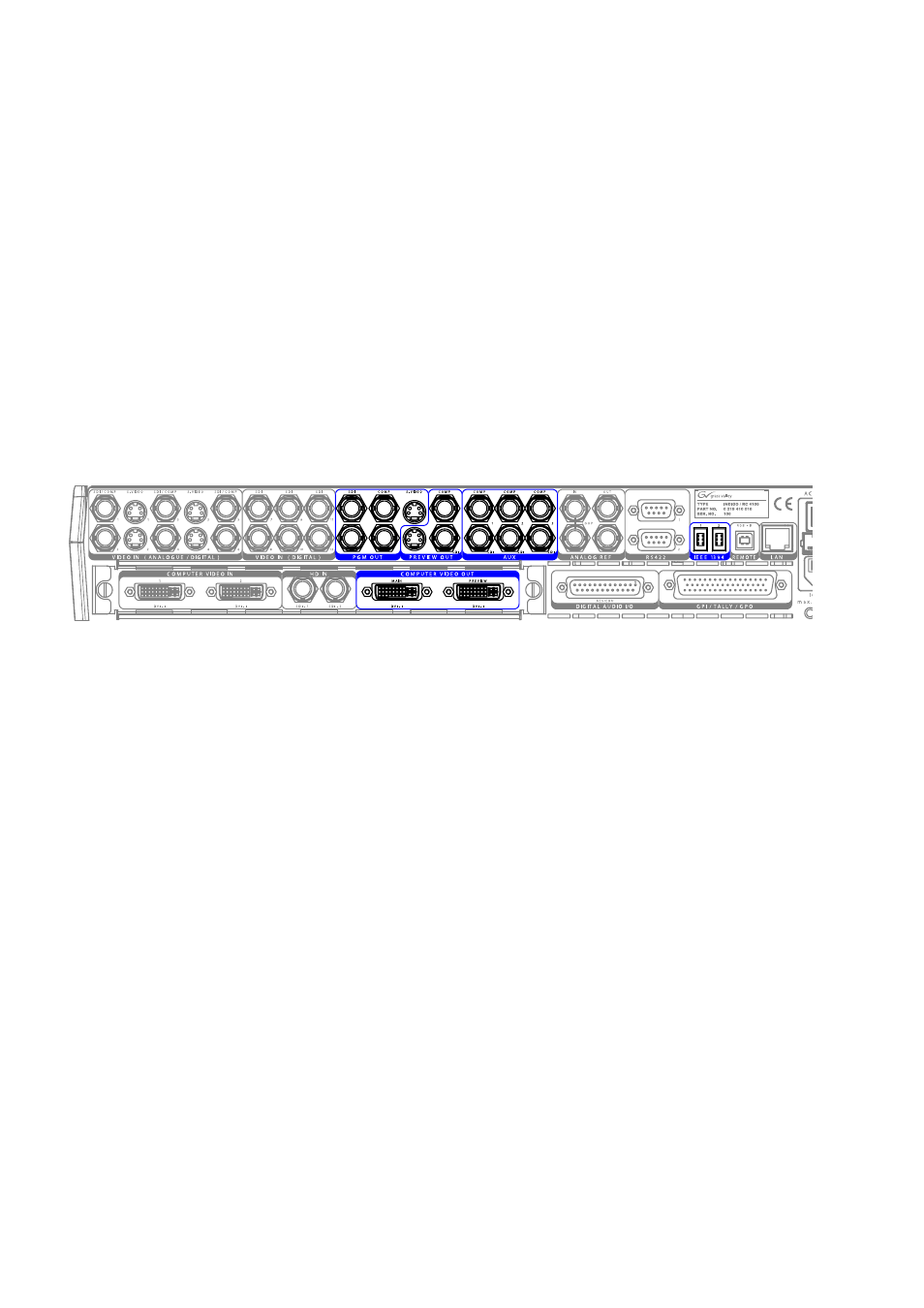

Изображение 6. Разъемы видеовыходов
3.4.4
Видеовыход
Перечисленные ниже выходы рассортированы по секциям (как они
маркированы на задней панели), чтобы обеспечить простой и
быстрый обзор.
Секция PGM OUT
Секция PGM OUT предоставляет следующие выходы, которые могут
использоваться одновременно:
•
2 x SDI
•
2 x CVBS (Composite)
•
1 x S‐Video
