INDIGO AV Mixer Руководство пользователя
Раздел 3 — Подключения
3.5 Разъемы Analog Ref
Секция аналогового опорного сигнала Analog Ref предоставляет два
выхода Black Burst для синхронизации внешнего обоурдования, т.е.
INDIGO AV Mixer может использоваться в качестве генератора
синхронизирующего сигнала остальной части производственной
системы.
Он также обеспечивает ввод Black Burst с кольцеванием через разъем
для синхронизации INDIGO AV Mixer по внешнему опорному
сигналу.
Используйте согласующий резистор на 75 Ом, если вы подключаете
сигнал, но не закольцовываете его.
Примечание Разъемы Analog Ref не могут использоваться в качестве входов или
выходов видеосигналов.

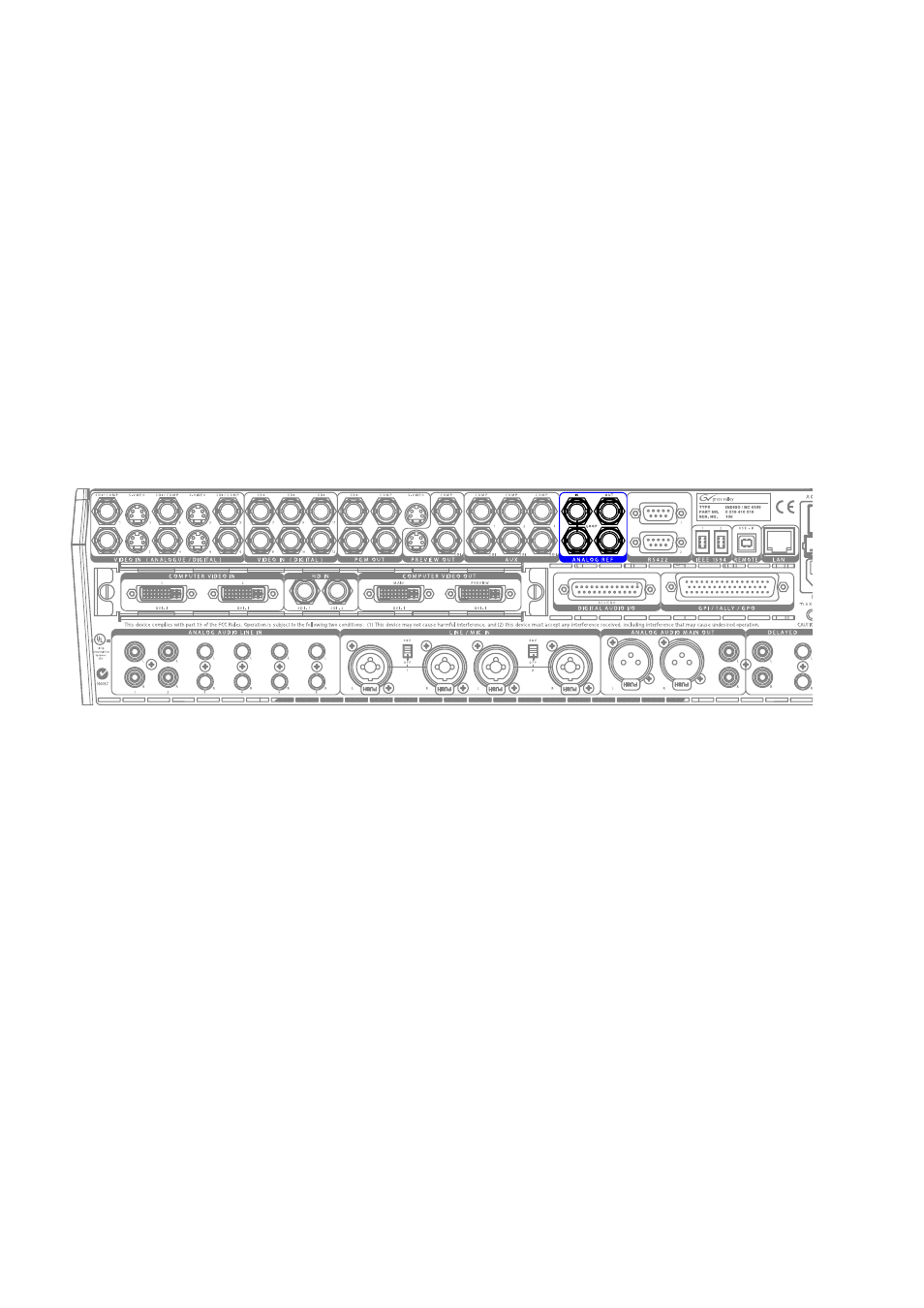

Изображение 7. Разъемы Analog Ref
