30
INDIGO AV Mixer Руководство пользователя
Раздел 3 — Подключения
3.10 Tally/GPI/GPO
Используйте 50‐штырьковый разъем Sub‐D GPI / TALLY / GPO для
управления внешними устройствами с помощью реле или для
отправки и получения сигналов и событий управления.

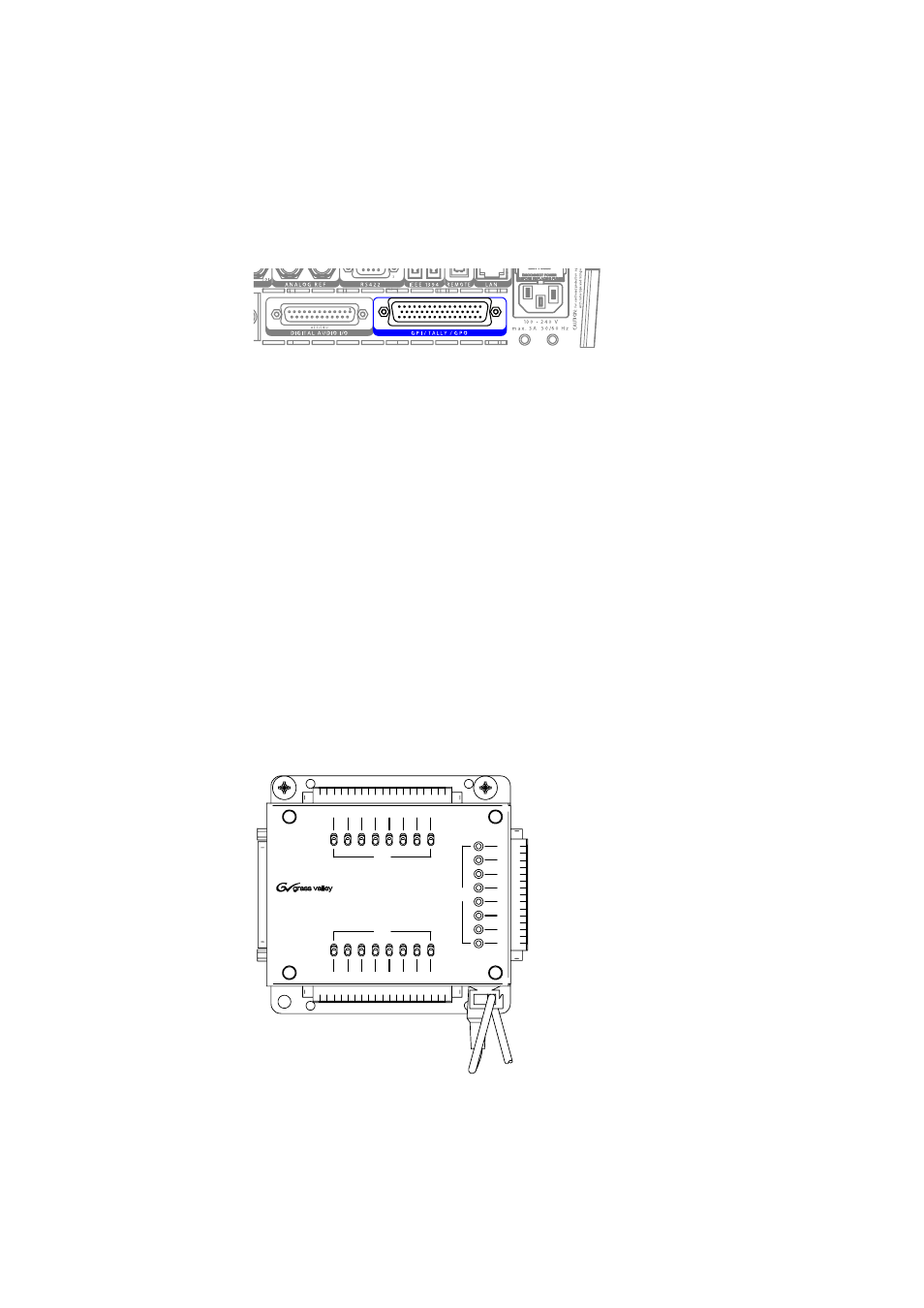

Изображение 16. Разъем GPI/TALLY/GPO
Разъем GPI / TALLY / GPO предлагает:
•
16 выходов, удобных для выхода дублирования или GPO
Он позволяет вам открываь и закрывать соединения между двум
соотетствующими штырьками данного разъема, чтобы управлять
внешними устройствами или реле.
•
8 входов, удобных для входа дублирования или GPO
Открывая/закрывая соединение между двумя соответствующими
штырьками разъема, вы включаете функции, такие как переходы
или включение/выключение аудиоканалов (см. Подменю GPIO на
странице 138).
Адаптер Tally Breakout
Дополнительный адаптер Tally Breakout Adapter обеспечивает
простой способ использования разъема GPI / TALLY / GPO.
Изображение 17. Адаптер Tally Breakout
OFF
5V=
3V3
GND
3V3
GND
3V3
OFF
GND
GND
3V3
INDIGO GPI / TALLY / GPO BREAKOUT ADAPTER
GPI
GPO
GPO
8
7
6
5
4
3
2
1
16 15 14 13 12
11
10
9
8
7
6
5
4
3
2
1
