Инструкция по эксплуатации ARAG BRAVO 300S - Multi-row crop sprayers, Direct connection / RCU Installation - Software ver
Страница 8
8
ПРЯМОЕ СОЕДИНЕНИЕ

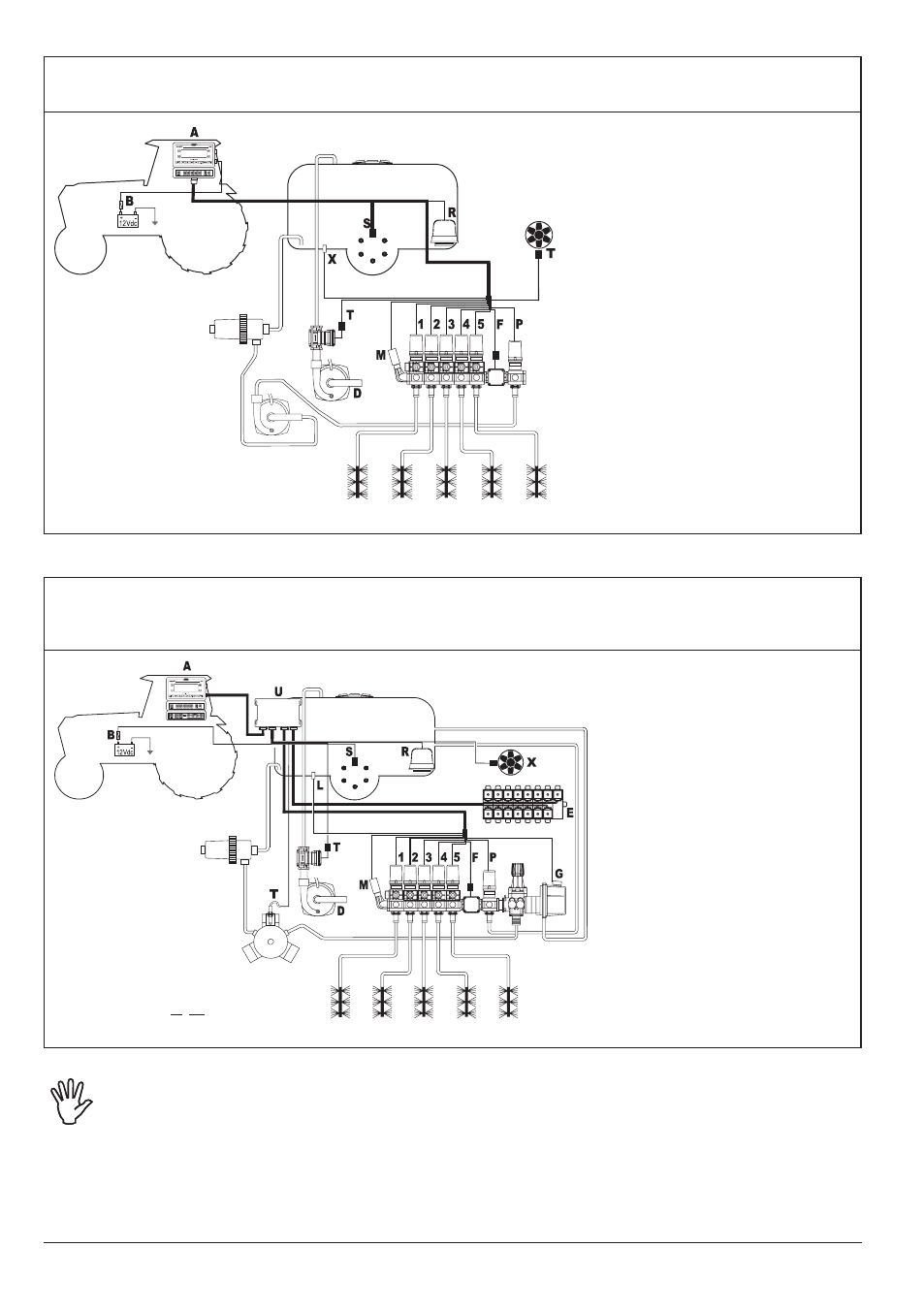

Монтажная схема компьютера для многорядной обработки с центробежным насосом
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
F
Расходомер
M Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения /
Датчик оборотов
X
Датчик уровня
1÷5 Клапаны секции
Блок ДУ
Монтажная схема компьютера для многорядной обработки с мембранным насосом -
Система с главным клапаном
Рис. 5
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
E
Гидравлический блок
F
Расходомер
G Главный клапан
L
Датчик уровня
M Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения
/ Pump Protector
U Блок ДУ
X
Датчик оборотов
1÷5 Клапаны секции
Компьютер должен напрямую соединяться с аккумуляторной батареей
сельскохозяйственной машины.
*
Не соединяйте компьютер, если задействован ключ зажигания (15/54).
Рис. 4
*
*
