6.3
Крепление кронштейна
Монитор должен располагаться на специальном кронштейне, который закрепляется в
желаемом месте (в предыдущем параграфе дан шаблон отверстия кронштейна).
Кронштейн необходимо снять с гнезда монитора (
A
, Рис. 5) и закрепить посредством винтов
из комплекта поставки (
B
).
После того как вы проверили, что кронштейн хорошо закреплен, вставьте на него монитор и
надавите на него до блокировки (
C
).
6.4
Крепление блока ДУ (RCU)
Соблюдайте направление монтажа блока ДУ, как показано на Рис. 6 (разъемы обращены вниз).
Никакой другой тип расположения не разрешается.

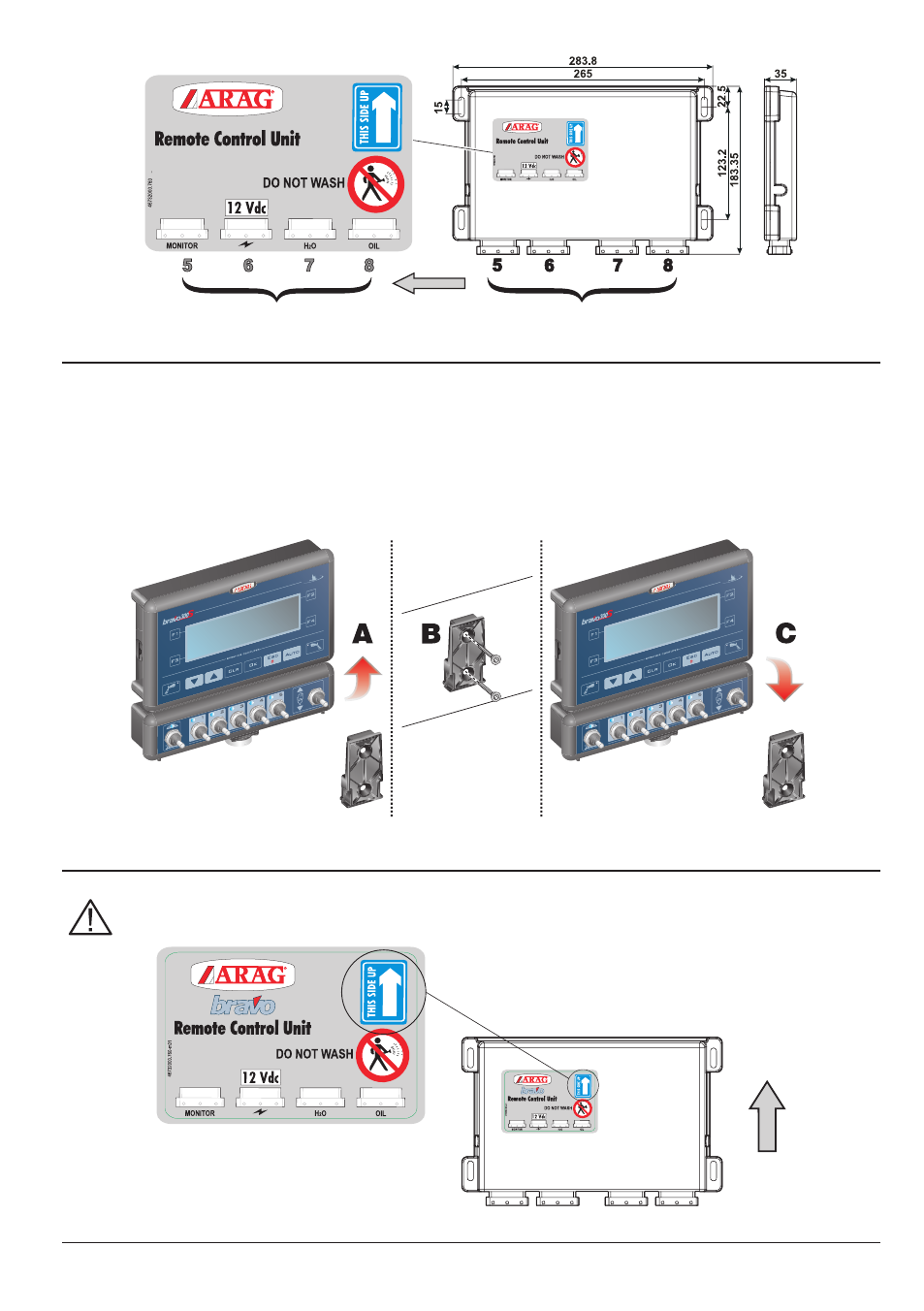

Рис. 4c
