8 соединение кабелей с блоком упраВления, гидраВлическим
блоком и функциональными устройстВами
• Используйте только те кабели, которые были поставлены с компьютером ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не порезать
кабели.
• В случае ущерба, нанесенного в результате использования кабелей, отличающихся
от указанных или не производства ARAG, автоматически прекращает действовать
всякая форма гарантии.
• ARAG не несет ответственность за повреждение оборудования и травмы людей и
животных по причине несоблюдения ранее данных указаний.
8.1 Соединение многополюсного разъема (только для вариантов исполнения с прямым
соединением)
Соедините многополюсный разъем с монитором (соединение 1, Стр. 10); после проверки
правильности соединения поверните зажимное кольцо по часовой стрелки до блокировки.
8.2 Соединение блока ДУ (RCU)

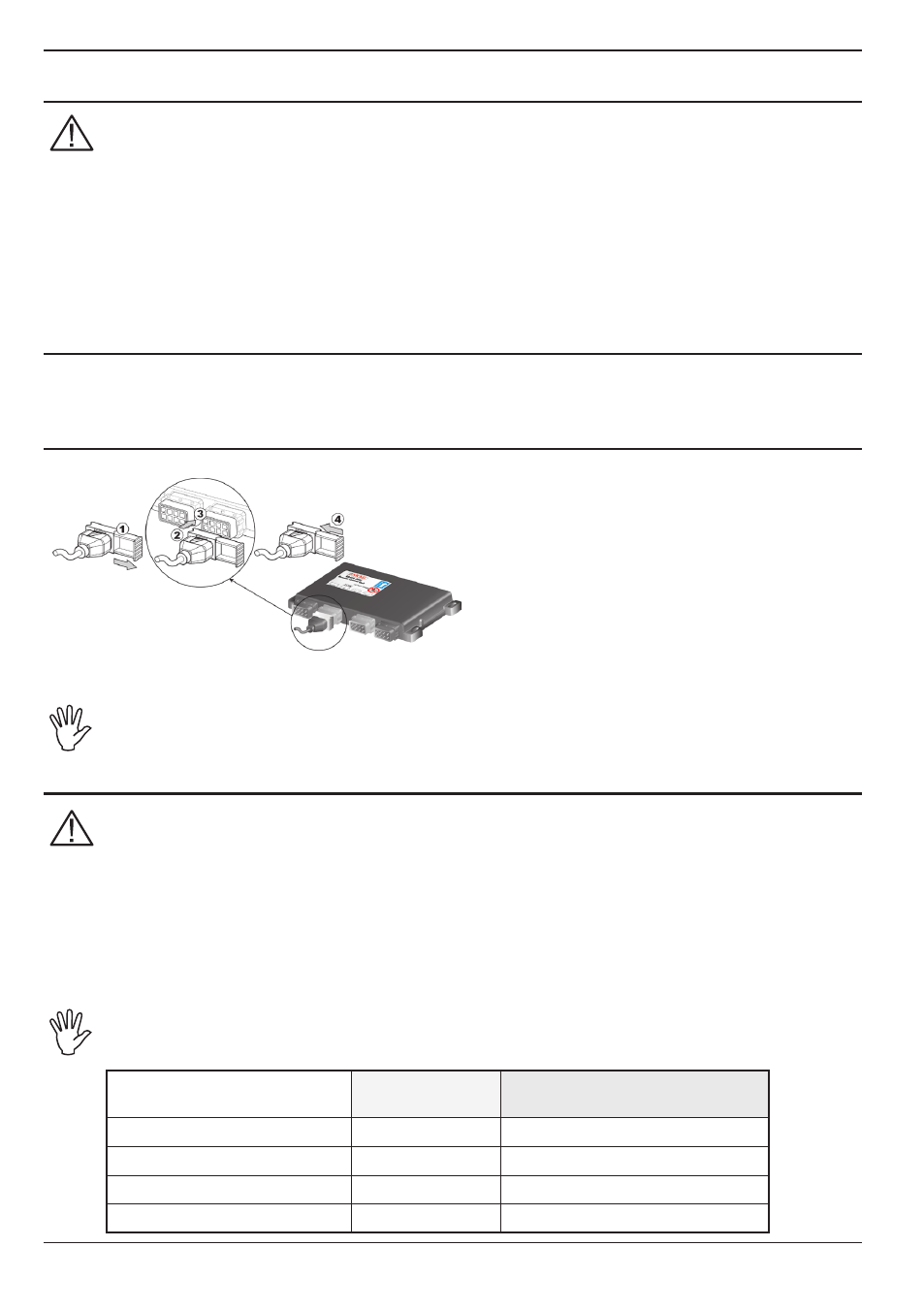

Рис. 10
• Откройте суппорт разъема (1, Рис. 10).
• Вставьте разъем (2) в гнездо (3) и надавите на
него: будьте при этом осторожны, чтобы не
повредить электрические контакты.
• Полностью закройте суппорт (4).
Соедините кабели, как показано в Пар. 6.2; каждый из них должен быть соединен с
соответствующим гнездом блока ДУ.
Если вставка разъемов окажется затруднительной, не прилагайте усилия, а
проверьте указанное положение.
8.3 Соединение клапанов блока управления
• Применяйте клапаны ARAG: в случае ущерба, нанесенного в результате
использования клапанов, отличающихся от указанных или не производства ARAG,
автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей или
животных по причине несоблюдения ранее данных указаний.
• До начала соединения необходимо надеть на все соединительные разъемы
клапанов уплотнительную прокладку (Рис. 12 и 13).
• Проверьте правильное расположение уплотнительной прокладки, чтобы
предотвратить протекание воды во время использования блока управления.
В том случае если количество тумблеров на панели управления превышает число
секционных клапанов, необходимо соединить провода, как это указано в таблице.
КОЛИЧЕСТВО СЕКЦИОННЫХ
КЛАПАНОВ
НЕОБХОДИМЫЕ
ТУМБЛЕРЫ
КАБЕЛИ ДЛЯ СОЕДИНЕНИЯ С
СЕКЦИОННЫМИ КЛАПАНАМИ
2 2 - 4 2 - 4
3 2 - 3 - 4 2 - 3 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
6 1 - 2 - 3 - 4 - 5 - 6 1 - 2 - 3 - 4 - 5 - 6
Табл. 2B
