Страница 17
17
МОНТАЖ ПРОВОДКИ ДЛЯ БЛОКА ДУ
Арт.
Главное соединение
Альтернативное соединение
F
Расходомер
-
G
Главный клапан
-
L
Датчик уровня
-
M
Датчик давления
-
P
Регулирующий клапан
-
R
Пенный маркер
-
S
Датчик скорости
-
T
Расходомер наполнения
Pump Protector
X
Датчик об/мин
Pump Protector
Табл. 5
ВНИМАНИЕ:
Дополнительный вход "T" должен использоваться только в том случае, когда к
входу "x" подведен другой датчик.
Не используйте дополнительный вход "T", если с главным входом "x"
не соединен никакой датчик. В противном случае компьютер не сможет
обнаружить датчик Pump Protector.
Инструкции по установке датчиков прилагаются к изделиям.
Датчики скорости, перечисленные ниже, могут быть использованы и в качестве датчиков
оборотов:
• индуктивный датчик скорости
(код 467100.086);
• магнитный датчик скорости
(код 467100.100).
- Соединение:
• расходомера;
• датчика давления;
• датчика уровня;
• Pump Protector;
• расходомера наполнения;
• датчика оборотов;
• пенного маркера.
На всех датчиках ARAG используется один и тот же тип разъема. Соедините разъем датчика
с соответствующим разъемом электропроводки; после проверки правильности выполненного
соединения, нажмите до блокировки.

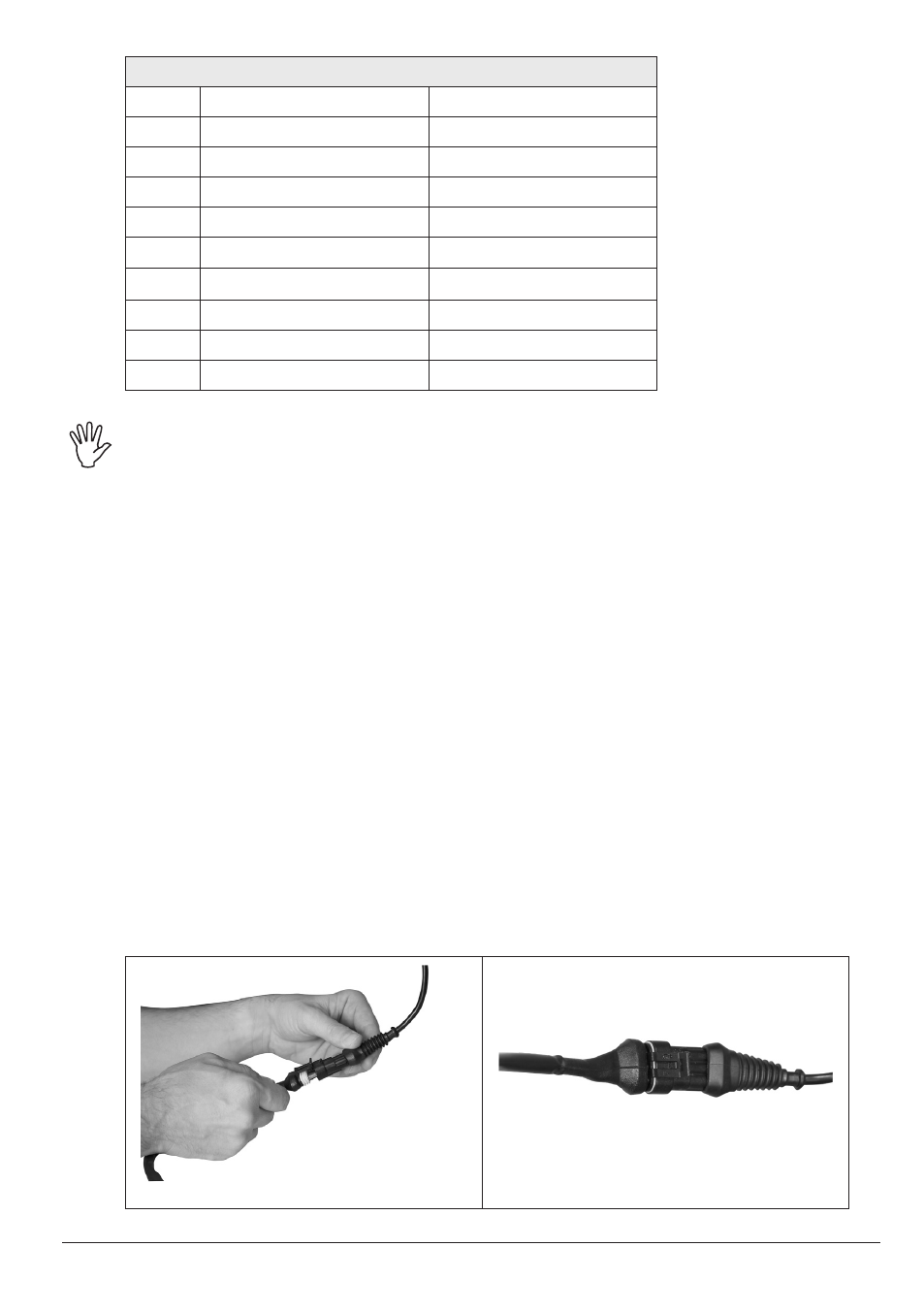

Рис. 14a
Рис. 14b
