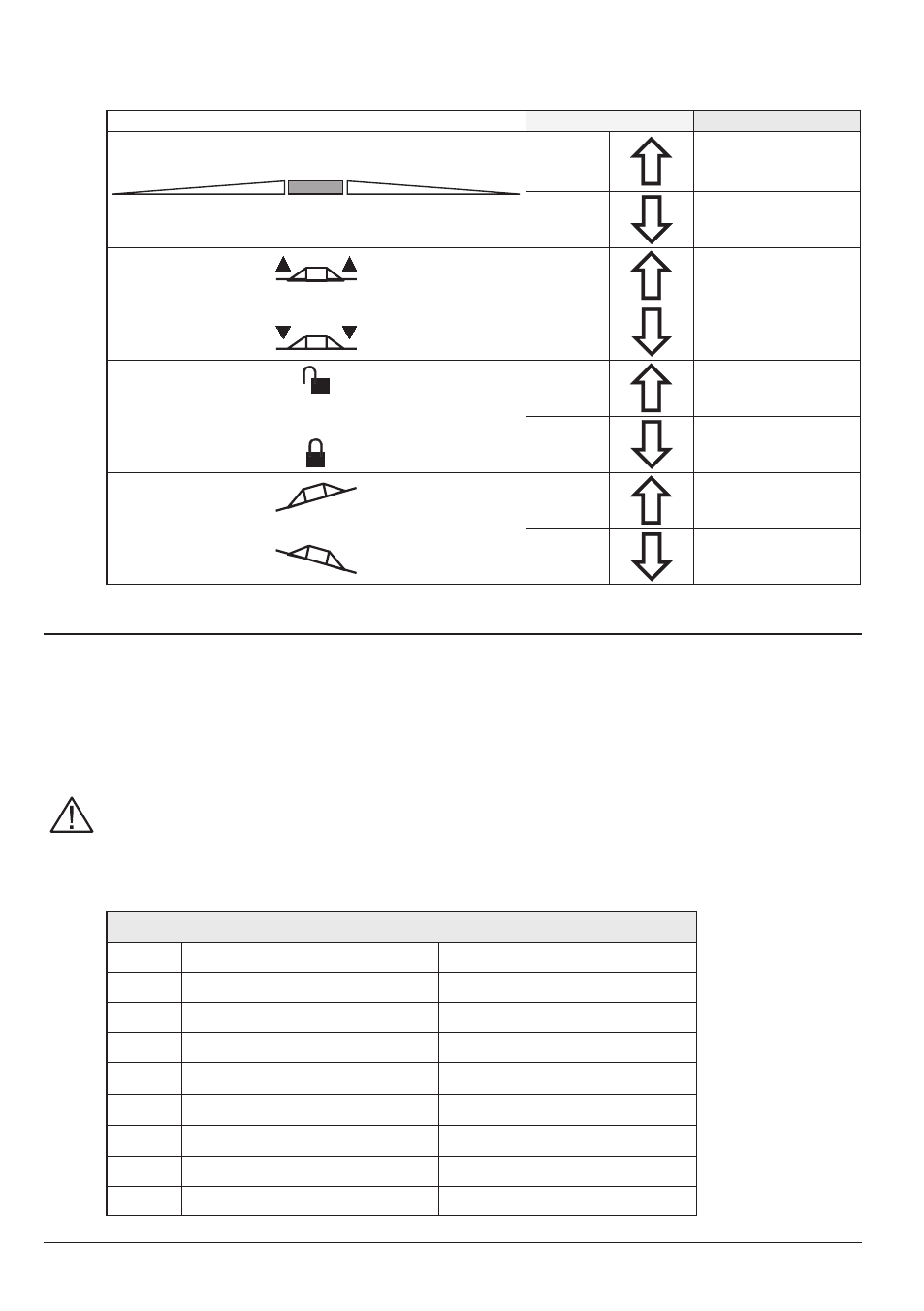

• Соедините разъем, отмеченный символом "DD" с пилотным клапаном, а после этого
соедините все остальные разъемы, как показано в таблице:
Привод
Движение
Разъем
Движение секции / Размыкание выключателя AUX
1 - 2 - 3 - 4 - 5 - 6
Открытие
1 ÷ 6 A
Закрытие
1 ÷ 6 C
Высота штанги
Открытие
AA
Закрытие
AC
Блокировка штанги
Открытие
BA
Закрытие
BC
Выравнивание штанги
Открытие
CA
Закрытие
CC
Табл. 3
8.5
Соединение датчиков и других функциональных устройств
Соедините разъемы с соответствующими функциональными устройствами в соответствии с
обозначениями, которые даются на главной монтажной схеме системы в вашем распоряжении
(Пар. 6.1).
Кабели электропроводки отмечены символом выполняемой ими функции: в таблице
даются все указания для правильного соединения кабелей с функциональными
устройствами.
Применяйте датчики ARAG: в случае ущерба, нанесенного в результате
использования датчиков, отличающихся от указанных или не производства ARAG,
автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей или
животных по причине несоблюдения ранее данных указаний.
МОНТАЖ ПРОВОДКИ ДЛЯ ПРЯМОГО СОЕДИНЕНИЯ
Арт.
Главное соединение
Альтернативное соединение
F
Расходомер
-
G
Главный клапан
-
M
Датчик давления
-
P
Регулирующий клапан
-
R
Пенный маркер
-
S
Датчик скорости
-
T
Расходомер наполнения
Датчик об/мин или Pump Protector
X
Датчик уровня
-
