Расположение монитора и блока управления
Компьютер серии BRAVO 300S должен устанавливаться в кабине управления
сельскохозяйственной машины. При установке компьютера придерживайтесь следующих
правил:
- НЕ ставьте монитор в место, которое может подвергаться сильным вибрациям
или ударам, чтобы предотвратить повреждения или непроизвольное нажатие
клавиш;
- Закрепите монитор в достаточно обозреваемом или быстро доступном месте;
имейте в виду, что монитор не должен заграждать движения или ограничивать
поле зрения во время вождения.
• Блок ДУ (RCU): закрепите блок ДУ на задней части трактора рядом с блоком управления
и гидравлическим блоком.
Не забудьте выполнить все соединения, необходимые для работы компьютера,
проверьте длину проводов и оставьте достаточно места для разъемов и
проводов.
Рядом с каждым разъемом указывается опознавательный символ
выполняемой им функции. Для получения более подробной информации по
конфигурации систем обращайтесь к Пар. 6.1 - Рекомендуемое расположение
компонентов системы.

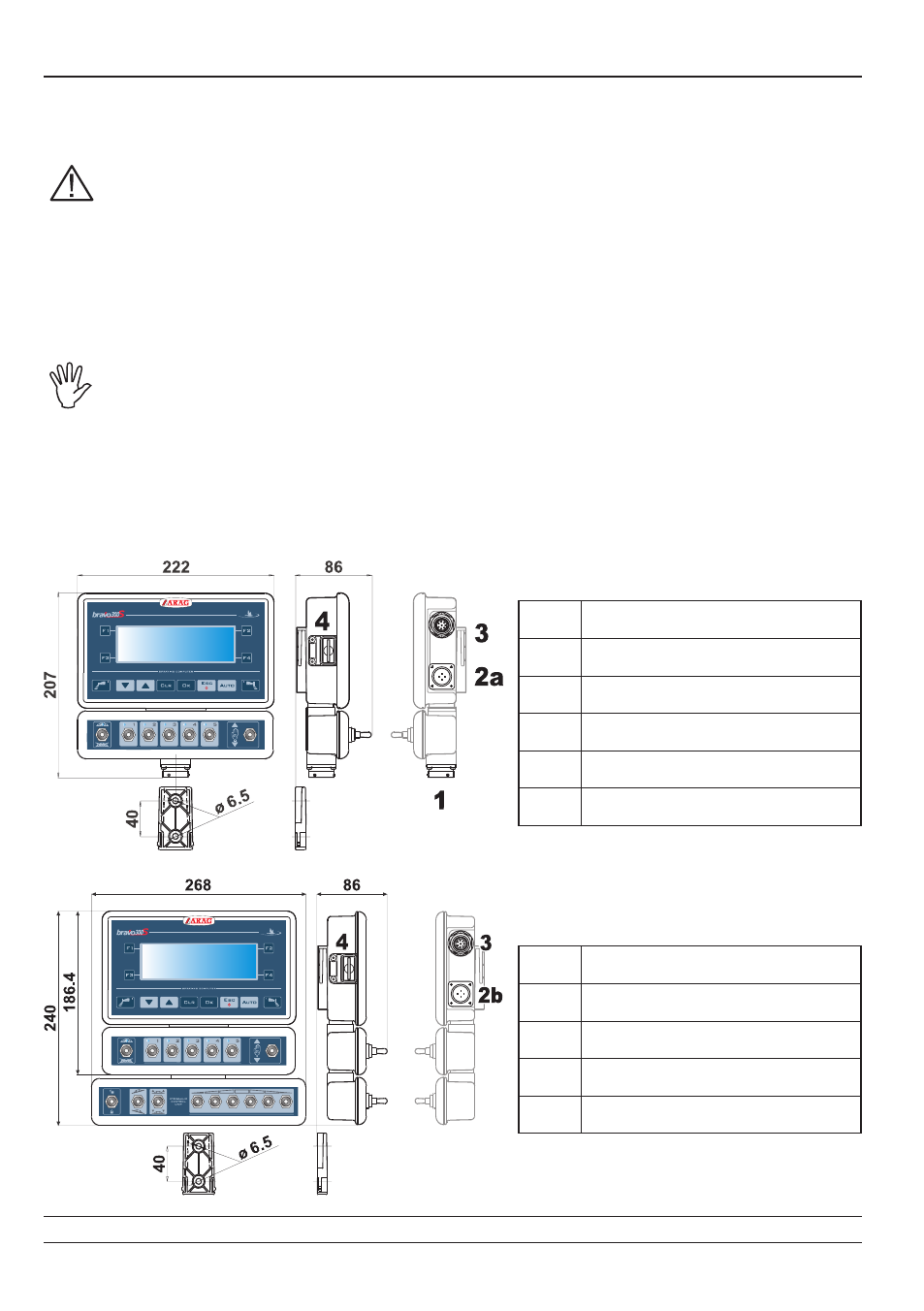

Рис. 4a
пол.
точки соединение монитора
1
Блок управления и датчики
2a
Питание
2b
Питание монитора +
Соединение блока ДУ
3
Вспомогательные соединения
4
Карта памяти формата SD
Рис. 4b
пол.
точки соединение блока ду
5
Монитор
6
Питание и датчики
7
Блок управления
8
Гидравлический блок
СЛЕДУЕТ
