• Вставка кабелей в соединительные точки:
- При соединении разъемов слишком не надавливайте на них и не сгибайте: так можно
повредить контакты и нарушить исправную работу компьютера.
Используйте ИСКЛюЧИТЕЛьНО кабели и аксессуары из каталога, имеющие
соответствующие технические характеристики и подходящие к назначению.
7.2
Подключение электропитания

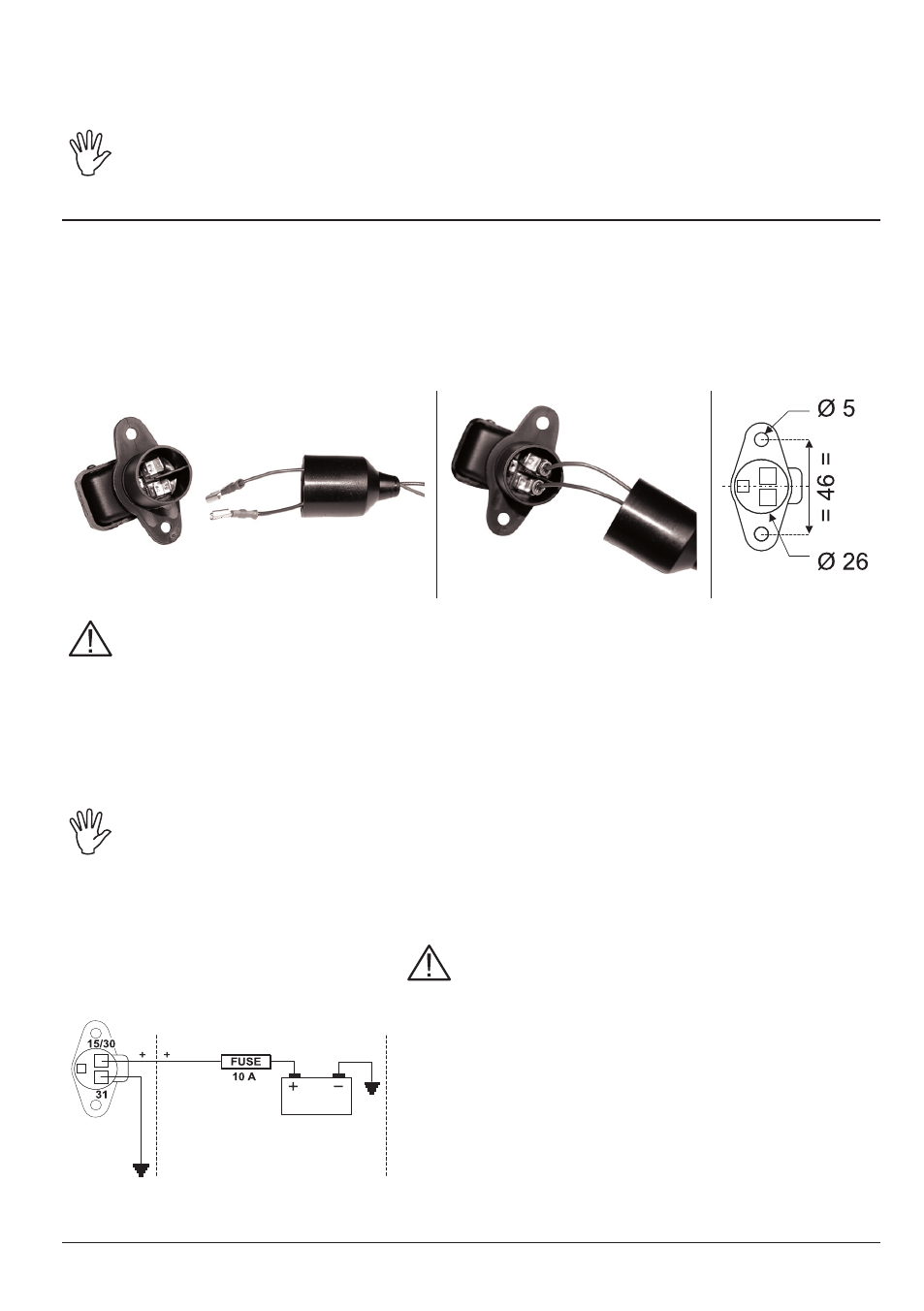

Внутри упаковки вы найдете разъем питания (Рис. 1 и 2, Стр. 6) который необходимо соединить
с аккумуляторной батареей сельхозмашины; На Рис. 8c указывается шаблон отверстия для
разъема питания.
Соедините разъем питания с проводами батареи, используя два наконечника faston размером
6 мм, как показано на Рис. 8a и 8b.
Используйте кабель из упаковки (Рис. 1 и 2, Стр. 6) для соединения компьютера с блоком
питания.
Рис. 8a
Рис. 8b
Рис. 8c
ВНИМАНИЕ:
Во избежание короткого замыкания можно приступать к подключению
токоподводящих кабелей к батарее только после окончания всех монтажных работ.
Перед тем как подать питание на компьютер и блок управления, проверьте, чтобы
напряжение батареи было правильным (12 В пост. т.).
На компьютер BRAVO 300S ток напрямую подводится от аккумуляторной батареи трактора (12
В пост. т.): включение должно ВСЕГДА выполняться с монитора; помните о том, что монитор
выключается специальной кнопкой на приборном щитке.
Если трактор выключен, а компьютер BRAVO 300s остается включенным
продолжительное время, это может привести к разряду батарея. В случае долгих
простоев выключенного трактора убедитесь в том, что отключен и компьютер.
Источник питания должен быть соединен так, как показано на Рис. 9:
компьютер
должен напрямую соединяться с батареей трактора.
НЕ соединяйте компьютер, если задействован ключ зажигания (15/54).
12
.
.
В пост т
Рис. 9
ВНИМАНИЕ:
• Контур питания должен ВСЕГДА защищаться плавким
предохранителем автомобильного типа (10 А).
• Все соединения с аккумуляторной батареей
должны осуществляться посредством кабелей с
минимальным сечением 2,5 мм
2
.
Во избежание короткого замыкания разъем
токоподводящего кабеля можно соединять только
после завершения монтажа.
• Используйте оконцованные кабели с наконечником
для гарантирования правильного соединения каждого
отдельного провода.
