Страница 15
15
СЛЕДУЕТ
Секция
штанги 2
Секция
штанги 3
Секция
штанги 4
Секция
штанги 1
Клапан 1
Клапан 3
Клапан 2
Клапан 4
Секция
штанги 5
Клапан 5

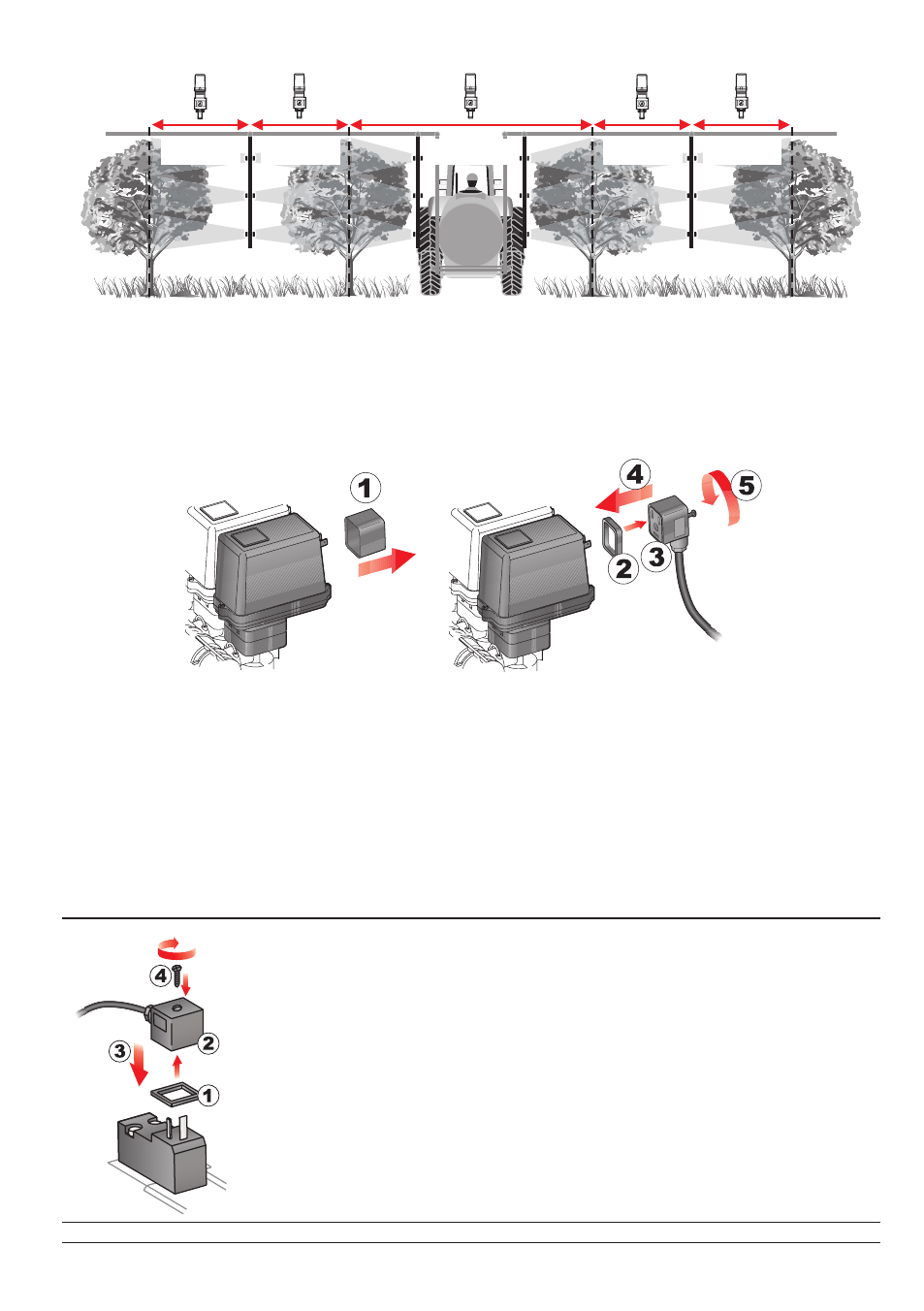

Рис. 11
Разъем 1 должен управлять клапаном, соединенным с
1-й секцией штанги; после этого
соединяются все остальные разъемы.
Соедините
"разъем 1" с "клапаном 1", а потом все остальные разъемы в порядке нарастания
слева направо:
секция штанги 1 расположена с крайней левой стороны трактора, если
смотреть на него сзади (Рис. 11).
Рис. 12
Соедините разъемы с соответствующими клапанами в соответствии с обозначениями,
данными на главной монтажной схеме системы в вашем расположении (Пар. 6.1 -
Рекомендуемое расположение компонентов системы).
• Снимите защитный колпак (
1, Рис. 12) с электрического клапана.
• Расположите прокладку (
2), вставив ее в разъем (3), а после этого соедините разъем,
надавив на него до упора (
4): будьте осторожны при вставке разъема, чтобы не сломать
электрические контакты клапана.
• Заверните до упора винты (
5).
8.4
Соединение гидравлических клапанов
Рис. 13
Компьютер Bravo 300S может управлять максимум девятью гидравлическими
функциями при помощи клапанов двойного действия.
Соедините разъемы с соответствующими клапанами в соответствии с
обозначениями, данными на главной монтажной схеме в вашем распоряжении
(Пар. 6.1 - Рекомендуемое расположение компонентов системы).
• Расположите прокладку (1), вставив ее в разъем (2), а после этого соедините
разъем, надавив на него до упора (
3): будьте осторожны при вставке
разъема, чтобы не сломать электрические контакты клапана.
• Вставьте в разъем винт и полностью заверните его (4).
Далее указывается функция использования тумблеров, расположенных на
гидравлической панели управления.
