Р
УКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
VX-1400 6
① DC IN 13.8V
Главный разъем питания VX-1400.
② Антенное гнездо ANT
Разъем PL-259 (тип «M»), используемый для подсоединения коаксиальной
питающей линии от антенны. Когда используется опция устройства настройки
внешней антенны FC-30 или FC-40, сюда подключается РЧ-кабель от FC-30
или FC-40, а провод или штырь антенны подключается к FC-30 или FC-40.
③ Клемма контакта заземления GND
Для обеспечения безопасности и оптимальных рабочих характеристик
подключите приемопередатчик к хорошей шине заземления с помощью этого
контакта. Используйте короткий плетеный кабель большого диаметра.
④ Гнездо настройки TUNER
8-штырьковый разъем типа mini-DIN предназначен для соединения с
опциональным устройством настройки внешней антенны FC-30 или FC-40.
⑤ Разъем EXT SP
Миниатюрный телефонный разъем на 3,5 мм для вывода звука приемника на
внешний динамик. Аудио выход - 10 ватт, а допустимый импеданс - от 4 до 16
Ом. Штекер, вставленный в это гнездо, автоматически отключает встроенный
динамик.
Внимание: Не подключайте эту линию на землю, и быть уверенным, что
спикер имеет адекватных возможностей для портативных аудио форма выхода
VX-1400 .
⑥ Вывод ACC
Отверстие, закрытое резиновой заглушкой и предназначенное для протягивания
опционального вспомогательного кабеля CT-139.

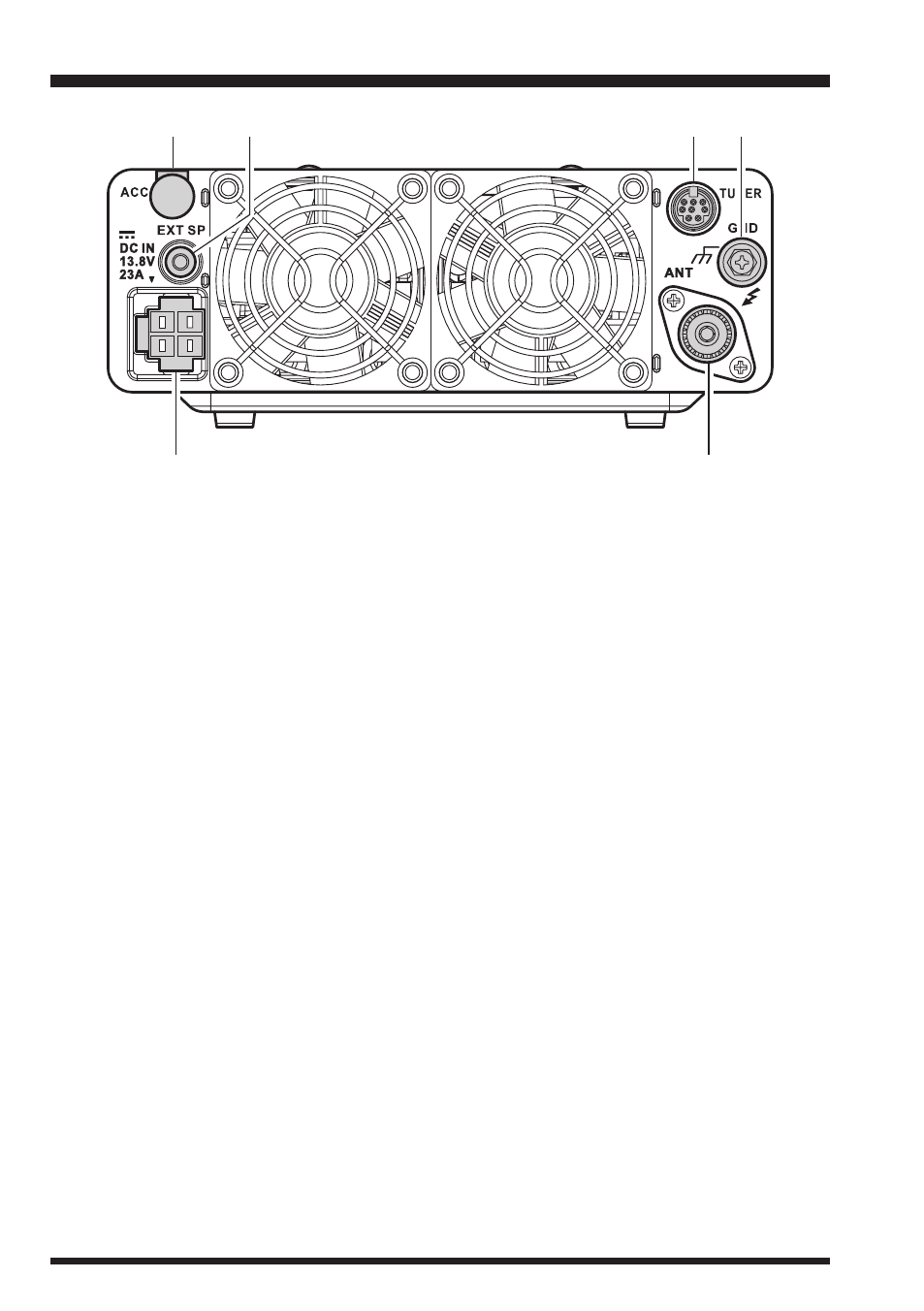

С
ОЕДИНЕНИЯ ЗАДНЕЙ ПАНЕЛИ
① ②
③ ④ ⑤ ⑥
