49
Р
УКОВОДСТВО
ПО
ЭКСПЛУАТАЦИИ
VX-1400
У
СТАНОВКА
ОПЦИЙ
Б
ЛОК
АВТОМАТИЧЕСКОЙ
УСТАНОВКИ
СВЯЗИ
ALE-2
Выключите приемопередатчик. Отсоедините
кабель питания постоянного тока, микрофон
и антенну от приемопередатчика.

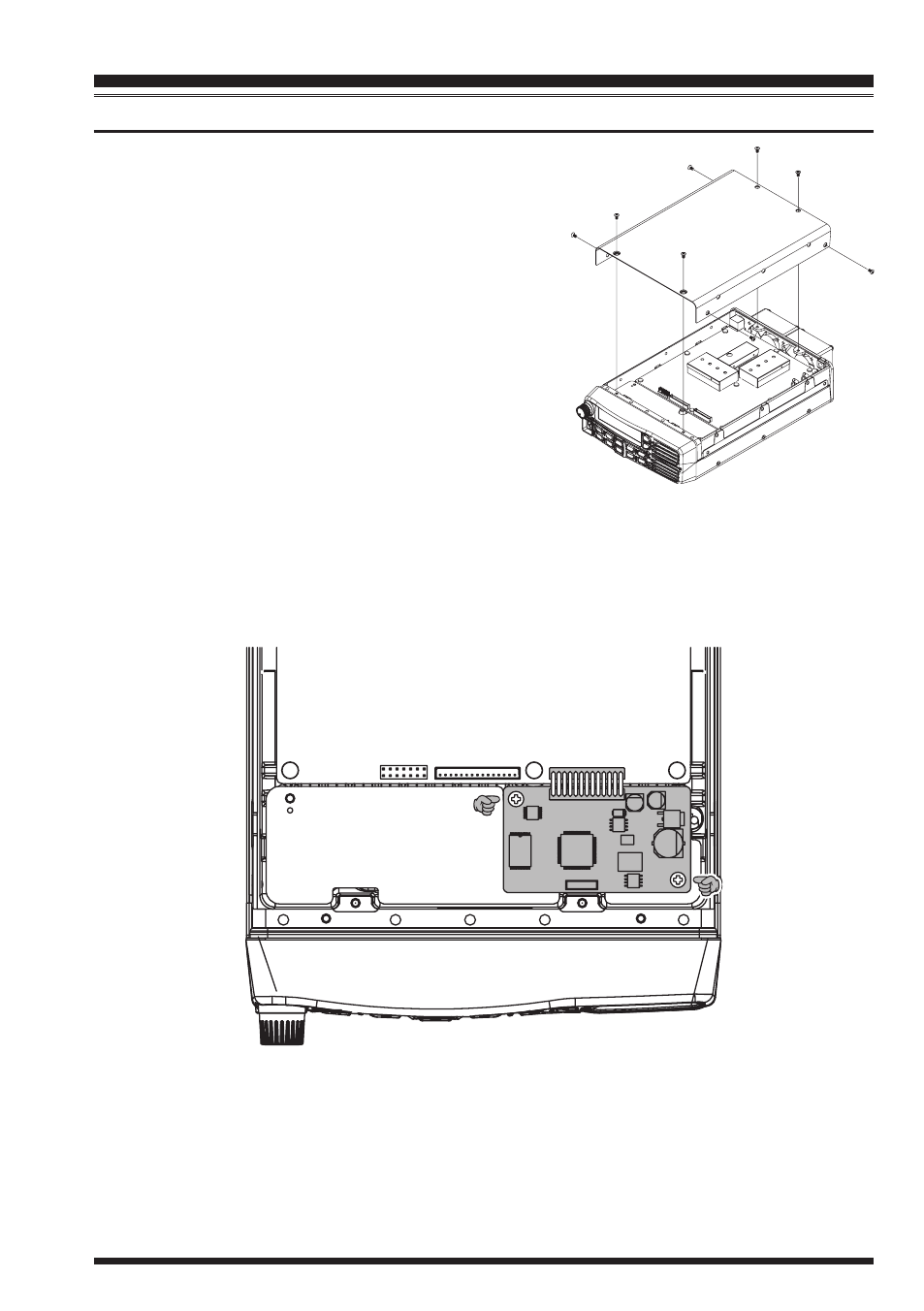

Сверяясь с приведенной справа иллюстрацией,
удалите восемь винтов, крепящих верхнюю
крышку, и снимите верхнюю крышку.
Сверяясь с приведенной ниже иллюстрацией,
прилагаемыми двумя винтами закрепите
блок ALE-2 в приемопередатчике, затем
подсоедините прилагаемый соединительный
кабель к блоку ALE-2 и к J4006 основного
блока приемопередатчика.
С помощью восьми винтов установите на
место верхнюю крышку, стараясь не зажимать никаких проводов.
Подсоедините кабель питания постоянного тока, микрофон и антенну к
приемопередатчику. На этом установка блока автоматической установки связи
ALE-2 завершена.
Главный блок
J4006
