Р
УКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
VX-1400 16
У
СТАНОВКА БАЗОВОЙ СТАНЦИИ
Об антенне базовой станции
Как и в случае мобильной установки и установки на борту судна, работа антенны
является критичной для эффективности системы базовой системы связи. Необходимо
делать все, чтобы импеданс антенной системы, используемой с VX-1400, был как
можно ближе к указанному значению 50 Ом, и обеспечивать постоянное хорошее
состояние электрических компонентов.
Для связи в широком диапазоне частот идеальным решением может быть
широкополосная симметричная антенна Vertex Standard модели YA-30. Охватывая
диапазон частот 1,6-30 МГц, YA-30 избавляет от необходимости использования
нескольких антенн.
Для разной дальности связи могут требоваться разные антенны. Хотя эта тема выходит
за рамки данного руководства, можно привести несколько общих рекомендаций.
Вокруг установленной антенны не должно быть конструкций, которые могут
нарушить параметры ее излучения. Саму антенну, ее опору и кабели ни в коем
случае нельзя устанавливать так, чтобы они могли соприкоснуться с электрическими
или телефонными линиями в случае урагана или другой катастрофы. Обычно, для
обеспечения безопасности достаточно, чтобы антенна вместе с опорой была не
более, чем в 1,5 раза выше основания, включая длину антенны и анкерных тросов,
прикрепленных к основанию.
При установке симметричной антенны, например, диполя, помните, что
приемопередатчик VX-1400 предназначен для использования с несимметричным
(коаксиальным) фидером. Всегда используйте симметрирующий трансформатор или
другое симметрирующее устройство для обеспечения правильной работы антенны.
Вертикальные антенны обычно обеспечивают отличную связь на расстоянии свыше
1000 км, но очень плохую связь на ближних
расстояниях. Горизонтальные антенны часто
лучше для коротких расстояний, но для них может

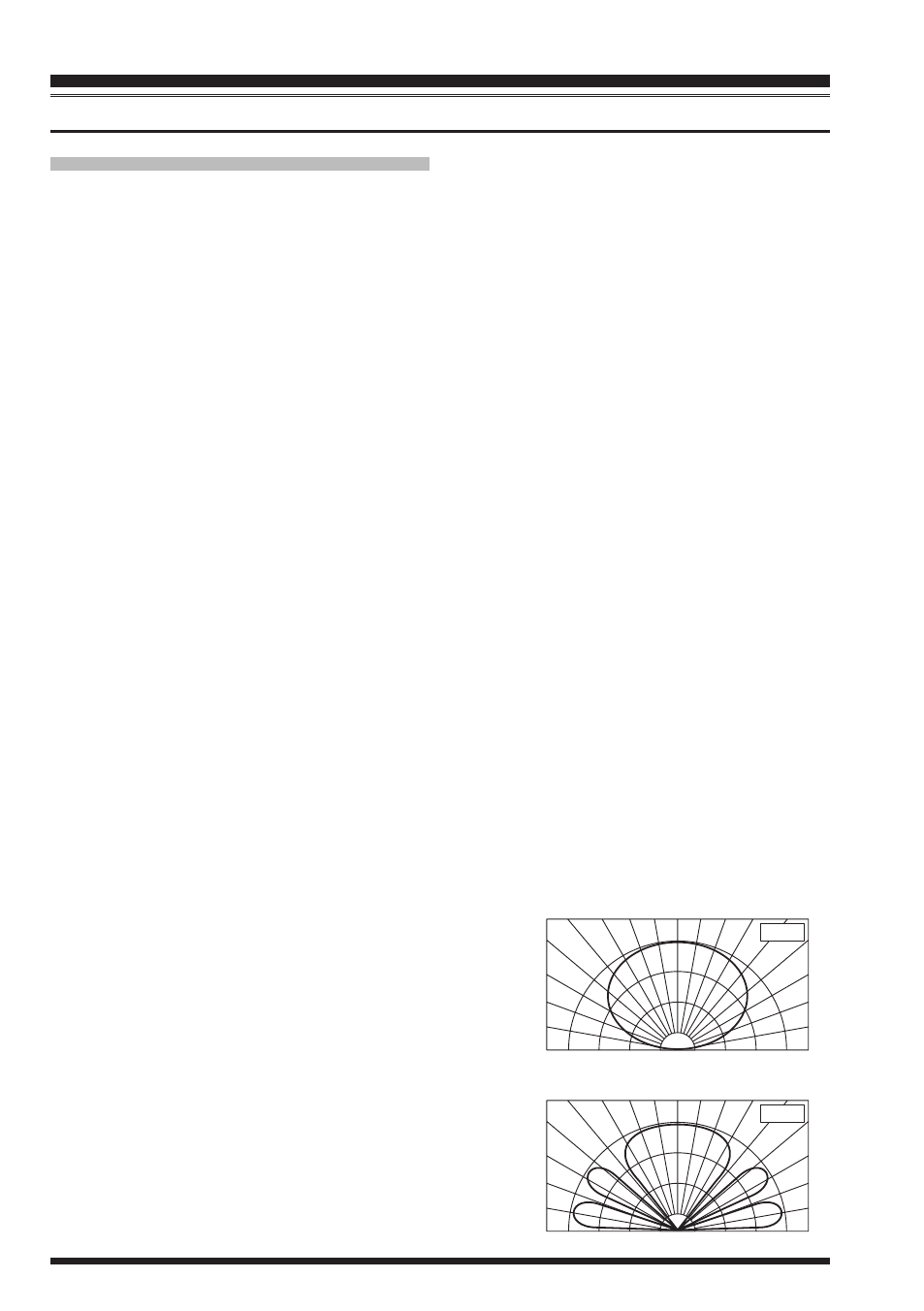

понадобиться прочная опора типа вышки. Высота
расположения горизонтальной антенны и характер
рельефа под ней сильно влияют на предпочтительный
угол спуска главного лепестка антенны на
конкретной частоте. Например, горизонтальная
симметричная антенна на высоте 10 метров при 6
МГц обеспечивает отличное локальное покрытие
на расстояние до 500 км; однако для того, чтобы
обеспечить удовлетворительную связь на
h=10m
90° 80° 80° 60° 60°
40° 40°
30° 30°
20° 20°
10° 10°
1.0 1.0 0 2.0 2.0
50° 50° 70° 70°
h=50m
1.0 1.0 0 2.0 2.0
90° 80° 80° 60° 60°
40° 40°
30° 30°
20° 20°
10° 10°
50° 50° 70° 70°
