Р
УКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
VX-1400 50
У
СТАНОВКА ОПЦИЙ
В
СПОМОГАТЕЛЬНЫЙ КАБЕЛЬ
CT-139
CT-139 позволяет подключать такие внешние аксессуары, как модулятор CW, модем
для передачи/приема данных, ввод внешнего контроля каналов и т.д.
ˆ Обеспечьте, чтобы приемопередатчик был выключен. Отсоедините кабель
питания постоянного тока, микрофон и антенну от приемопередатчика.

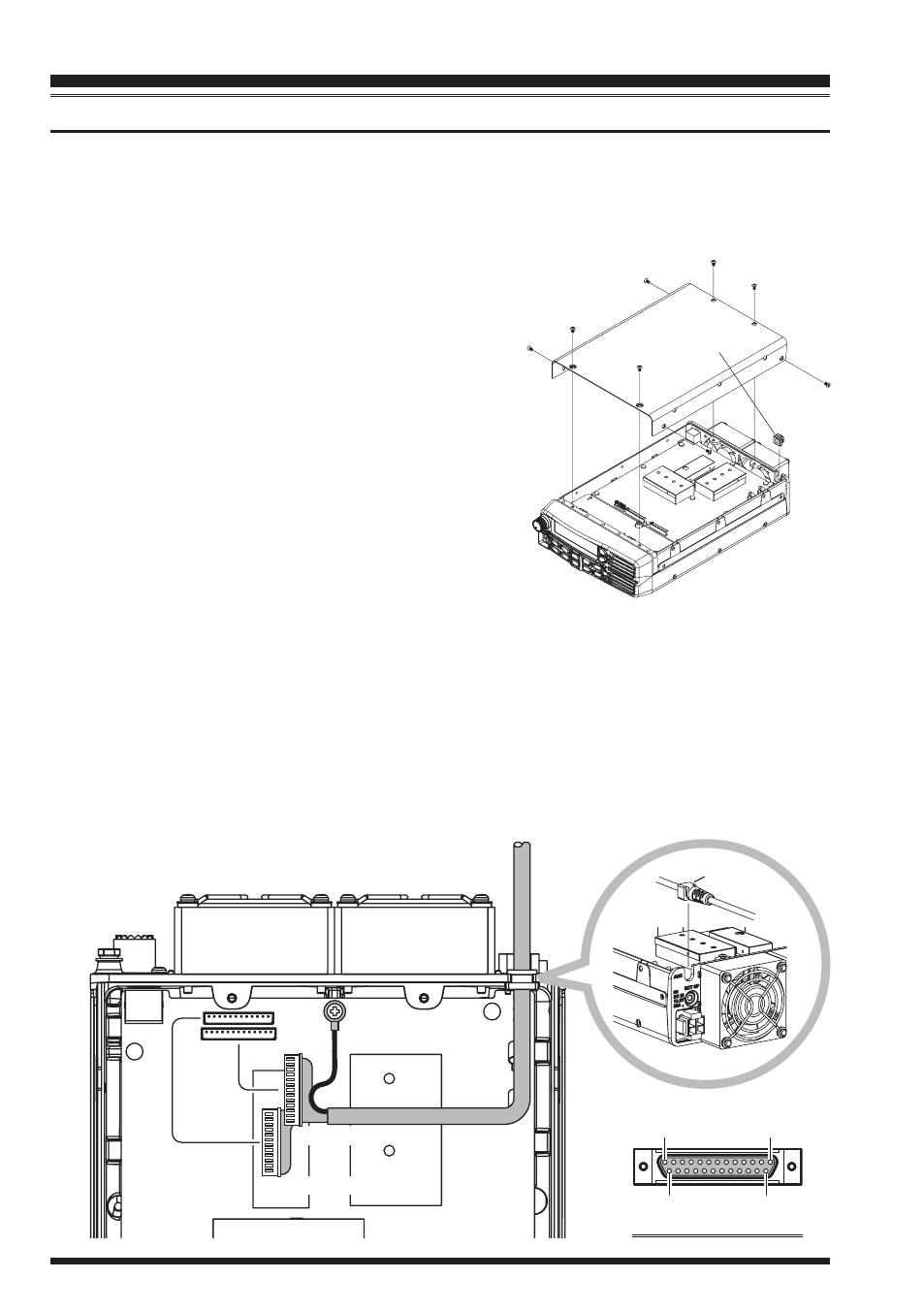

ˆ Сверяясь с приведенной справа иллюстрацией,
удалите восемь винтов, крепящих верхнюю
крышку, снимите верхнюю крышку, затем
извлеките резиновую прокладку из
приемопередатчика.
ˆ Сверяясь с приведенной ниже
иллюстрацией, закрепите Вспомогательный
кабель CT-139 в приемопередатчике,
подключите 12-контактный разъем CT-139
J4013 на основном блоке, а 13 контактный
разъем CT-139 подключите к J4012 на
главном блоке приемопередатчика. Винтом,
крепящим основной блок, соедините кабель
заземления CT-139 с массой приемопередатчика, стараясь не повредить
электрические компоненты основного блока.
ˆ Закрепите провод CT-139 так, чтобы он не оказался зажатым между деталью
основного блока и верхом корпуса.
ˆ С помощью восьми винтов установите на место верхнюю крышку, стараясь не
зажимать никаких проводов.
ˆ Подсоедините кабель питания постоянного тока, микрофон и антенну к
приемопередатчику. На этом установка вспомогательного кабеля CT-139
закончена.
Заземляющий кабель
Главный блок
J4013
J4012
разъем штыря 13
разъем штыря 12
Плоско
Резиновое набивка
Н
АЗНАЧЕНИЕ КОНТАКТОВ
O
1 C
D
