15
Р
УКОВОДСТВО
ПО
ЭКСПЛУАТАЦИИ
VX-1400
У
СТАНОВКА
БАЗОВОЙ
СТАНЦИИ
Подключение постоянного тока
Для установки в качестве базовой станции Vertex Standard рекомендует использовать
источник питания FP-1030A. FP-1030A обеспечивает подстраиваемое напряжение
13,8 В при нагрузке до 25-ампер.
С VX-1400 можно использовать и другие модели источников постоянного
напряжения, однако нужно строго соблюдать вышеуказанные параметры напряжения
(13,8 В пост. тока), силы тока (23 ампера) и полярности кабеля.
При первом подключении FP-1030A к VX-1400 перед тем, как подключать,
посмотрите табличку с задней стороны FP-1030A, на которой указано
установленное напряжение сети переменного тока.
В
НИМАНИЕ
!
Подача неверного напряжения на приемопередатчик может привести к
неисправимому повреждению. Ваша гарантия не распространяется на повреждения,
вызванные подачей переменного тока, постоянного тока с неверной полярностью
и постоянного тока с напряжением, выходящим за установленный диапазон 13,8
В ±15%. Если используете какой-то другой источник питания (не FP-1030A),
обеспечьте, чтобы разъем питания соответствовал конфигурации проводки VX-1400.
Другие изготовители могут использовать такие же разъемы, но с другой проводкой,
и это может серьезно повредить приемопередатчик VX-1400.
У
СТАНОВКА

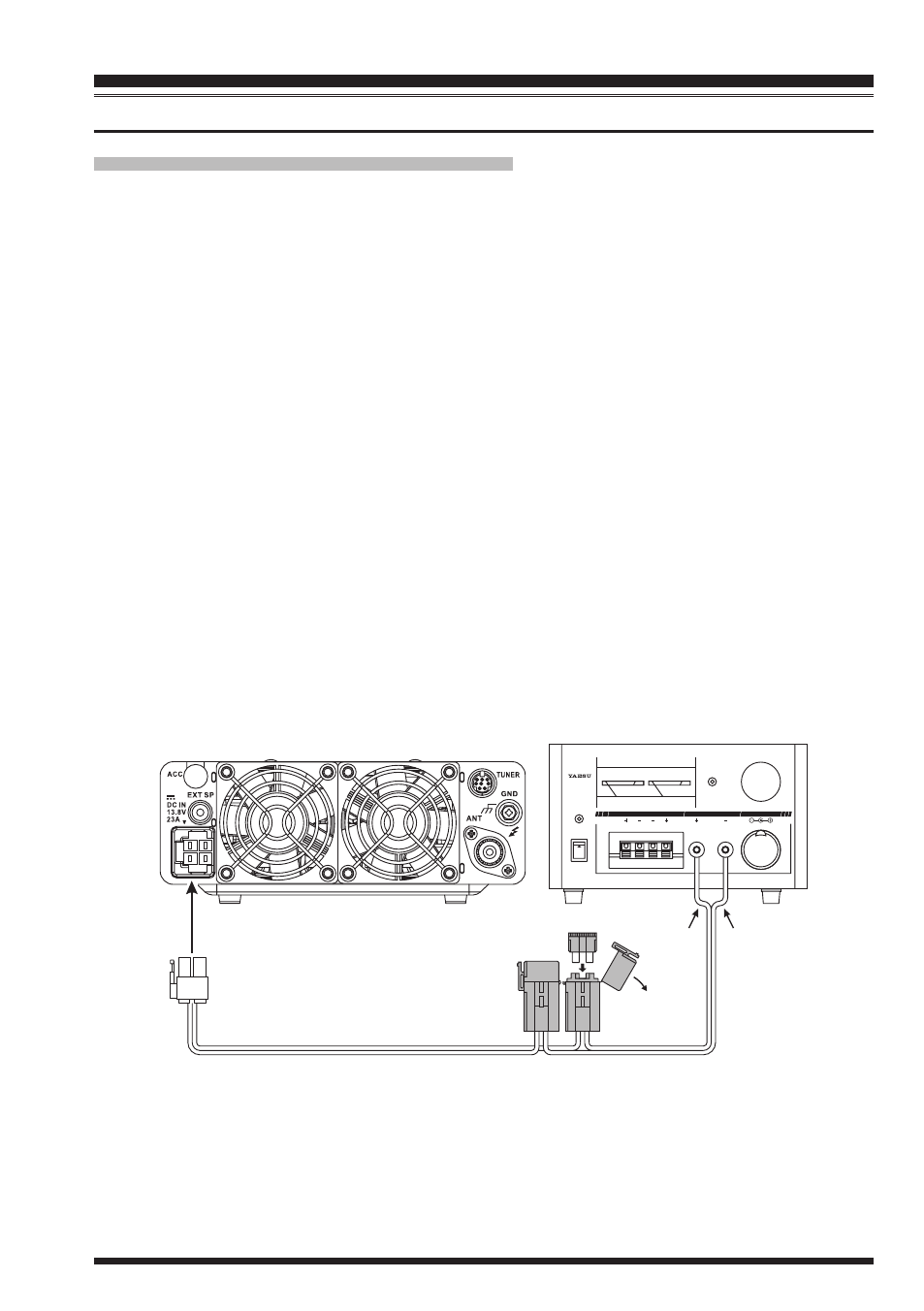

Поставляется кабель постоянного тока
V
A
0
0
5
5
10
20
15
30
20
40
CONTINUOUS CURRENT 25A
OVERLOAD
POWER
ON
OFF
POWER SUPPLY
FP-1030
A
6A
25A
10A
FP-1030A
VX-1400
Предохранитель: 25A
Черный
Красный
