Страница 15
13
Р
УКОВОДСТВО
ПО
ЭКСПЛУАТАЦИИ
VX-1400
М
ОНТАЖ
В
АВТОМОБИЛЕ
FC-40 следует располагать у основания антенны, чтобы свести к минимуму потери
и побочное излучение. Короткий вводный провод от гибкой штыревой антенны
необходимо надежно прикрепить к FC-40 и к антенне (штыревой или проволочной),
а FC-40 нужно надежно соединить с системой заземления автомобиля или судна,
которая будет уравновешивать FC-40 и излучающий элемент антенны. Защищайте
все наружные соединения от погодных условий, особенно при установке на борту
судна.

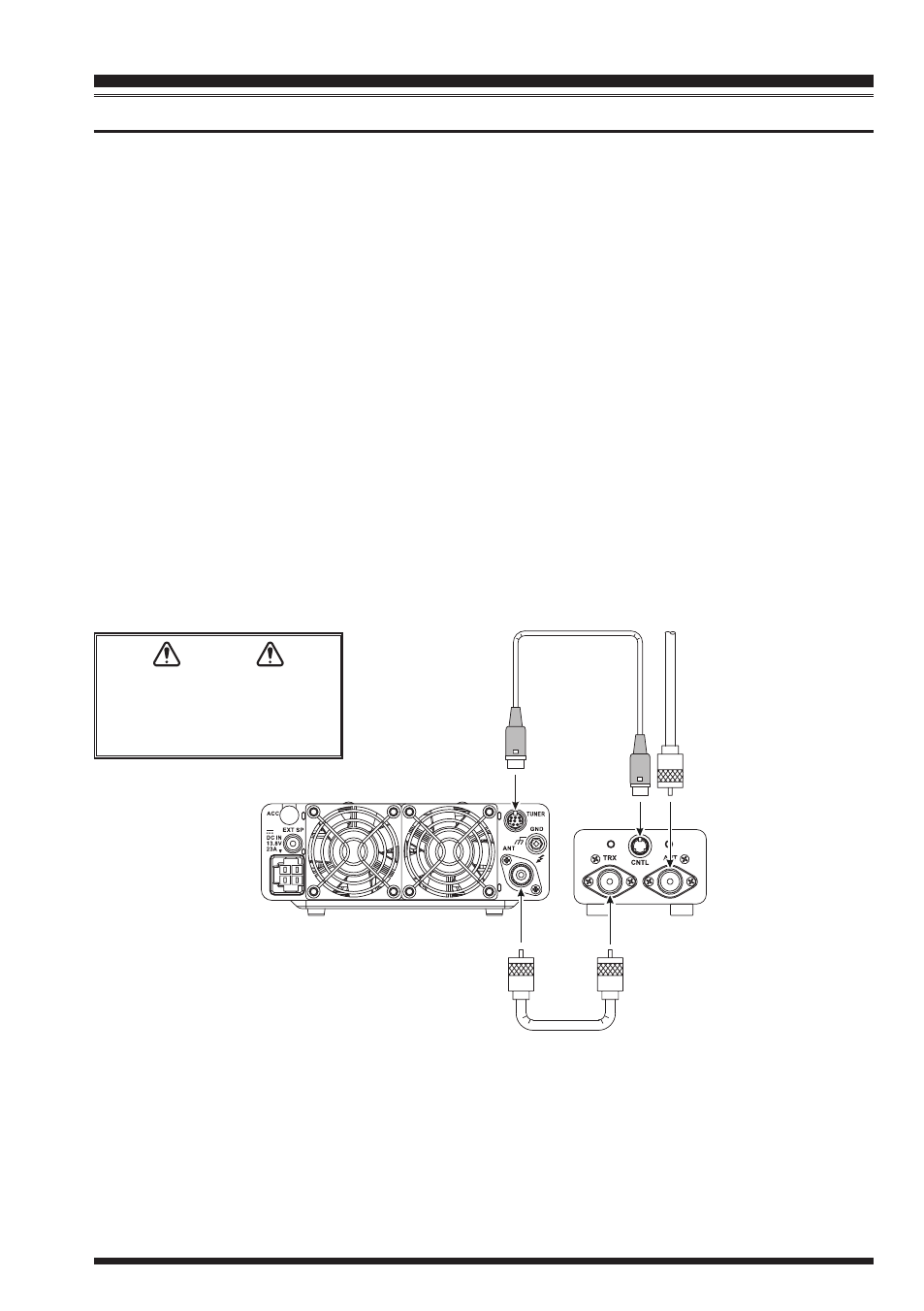

Завершите установку, подсоединив коаксиальный кабель ВЧ и кабель управления
FC-40, как показано ниже на иллюстрации. Полные указания по установке имеются
в руководстве по FC-40; если используете гибкую штыревую антенну не YA-007FG,
а другого типа, то при установке выполняйте указания изготовителя.
Для того, чтобы расширить рабочий диапазон частот антенны, питаемой через
коаксиальный кабель, можно использовать опцию устройства настройки антенны
FC-30. Диапазон совмещения сопротивлений в FC-30 составляет от 17 Ом до 150
Ом. Указания по подключению имеются в руководстве по эксплуатации FC-30.
У
СТАНОВКА
В
АЖНО
При подсоединении
опций оборудования
обязательно выключайте
приемопередатчик.
Примечание: Крепежный
кронштейн, прилагаемый
к FC-30, не должен
использоваться для
крепления VX-1400.
