Р
УКОВОДСТВО
ПО
ЭКСПЛУАТАЦИИ
VX-1400
10
Т
РЕБОВАНИЯ
К
ПИТАНИЮ
И
ОСНОВНЫЕ
ПРАВИЛА
УСТАНОВКИ
Присоединение питания
Приемопередатчик VX-1400 рассчитан на работу от 13,8 вольт постоянного тока с
отрицательным заземлением так, чтобы источник постоянного тока мог непрерывно
подавать ток силой 23 ампера.
В случае мобильного применения для подключения питания можно использовать
кабель питания с предохранителем (25-А), входящий в комплект приемопередатчика.
Подключая электропитание, обязательно соблюдайте правильную полярность:
КРАСНЫЙ
провод постоянного тока подключается к
положительному
(+)
контакту;
ЧЕРНЫЙ
провод постоянного тока подключается к
отрицательному
контакту (–).
Чтобы свести к минимуму помехи и обеспечить оптимальную стабильность
напряжения, мы рекомендуем подсоединять кабель постоянного тока непосредственно
к аккумулятору автомобиля, а не к схеме зажигания или дополнительного
оборудования. Прокладывайте кабель постоянного тока как можно дальше от
проводов зажигания, и укоротите лишний кабель (со стороны аккумуляторной
батареи), чтобы свести к минимуму снижение напряжения. Если кабель питания
недостаточно длинный, то для его удлинения используйте гибкий изолированный
кабель #12 AWG (минимум). Обязательно хорошо припаивайте и изолируйте
соединения сращивания кабелей (отлично действует сочетание термоусаживающейся
трубки и черной изоляционной ленты).

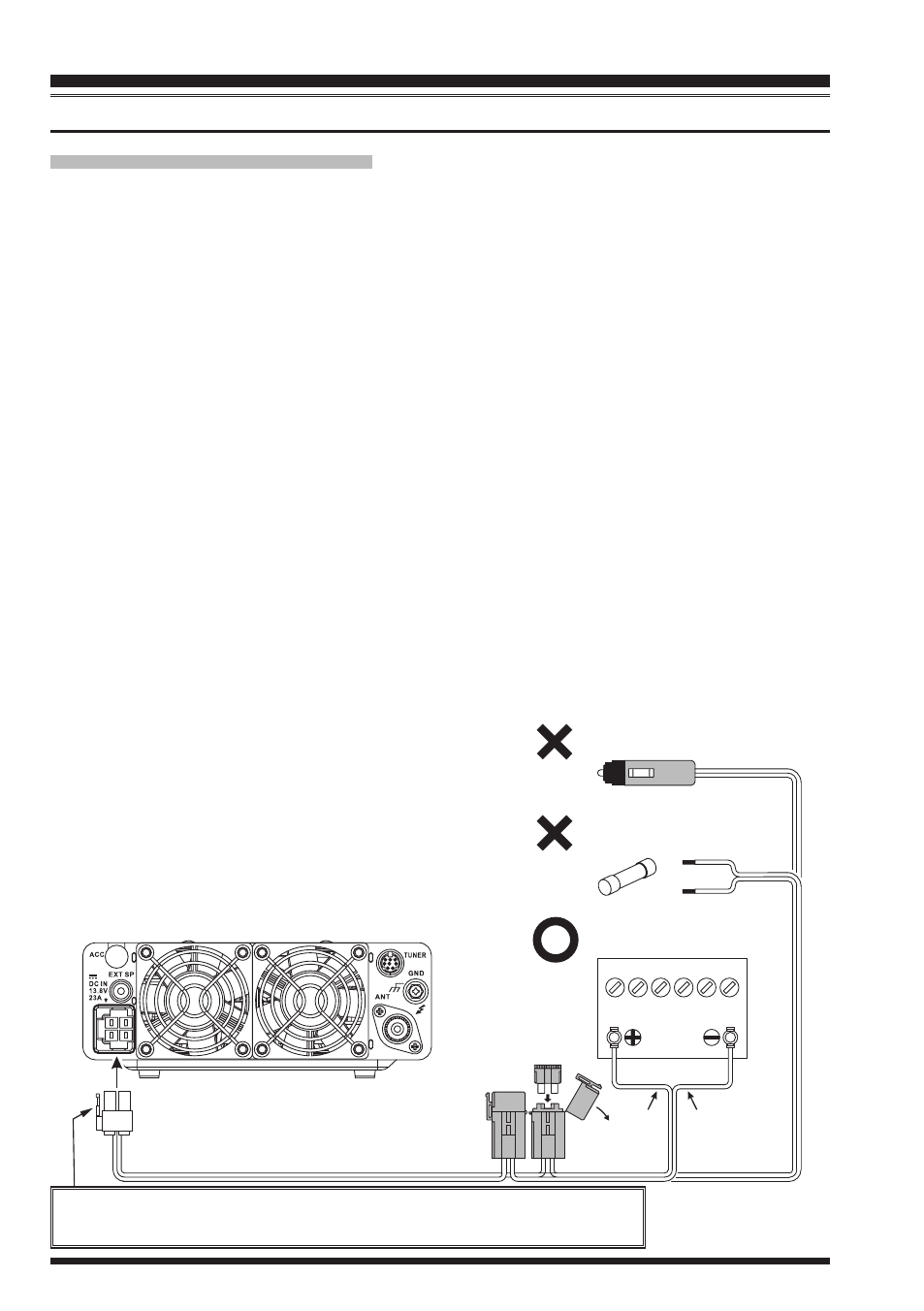

У
СТАНОВКА
VX-1400
12V батареи
Прикуривателя
Закрытый плавкий
предохранитель
Красный Черный
Предохранитель: 25A
Поставляется кабель постоянного тока
Отсоединяя кабель питания от приемопередатчика, тяните за
кабель, одновременно нажимая здесь.
