Vertex Standard VX-1400 - Инструкция (Страница 6)

Р
УКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
VX-1400 4
① Разъем для микрофона
Этот разъем предназначен для подачи голосового сигнала, так же как и для
управления сканированием и подачи сигнала PTT (нажать, чтобы говорить) с
микрофона. Рекомендуемый импеданс микрофона 500 – 600 Ом.
② Кнопки [S1], [S2], [P0] - [P4] (
КНОПКИ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
)
Функции этих семи кнопок можно программируются дилером Vertex Standard.
Ниже показаны заводские установки.
Кнопка [S1] : Нажатием этой кнопки переключайте «высокий» и «низкий»
уровень яркости дисплея.
Кнопка [S2] : Нажатием этой кнопки включайте и выключайте
помехоподавляющее устройство.
Кнопка [P0] : Нажатием этой кнопки меняйте шаг синтезатора в режиме
VFO.
Кнопка [P1] : Нажатием этой кнопки включайте настройку антенны.
Кнопка [P2] : Нажатием этой кнопки активируйте режим регулировки
шумоподавления (для приглушения случайных помех).
Кнопка [P3] : Нажатием этой кнопки включайте функцию улучшения сигнала
приема (позволяет настраивать частоту приема, не меняя частоты
передачи).
Кнопка [P4] : Нажатием этой кнопки выбирайте рабочий режим.
③ Кнопка меню [MENU]
Нажатие этой кнопки включает режим меню, позволяющий настраивать
параметры приемопередатчика.
④ Кнопки [W]/[X]
Этими кнопками выбирается способ подстройки частоты - «режим VFO», «Режим
памяти» и «Режим ITU».

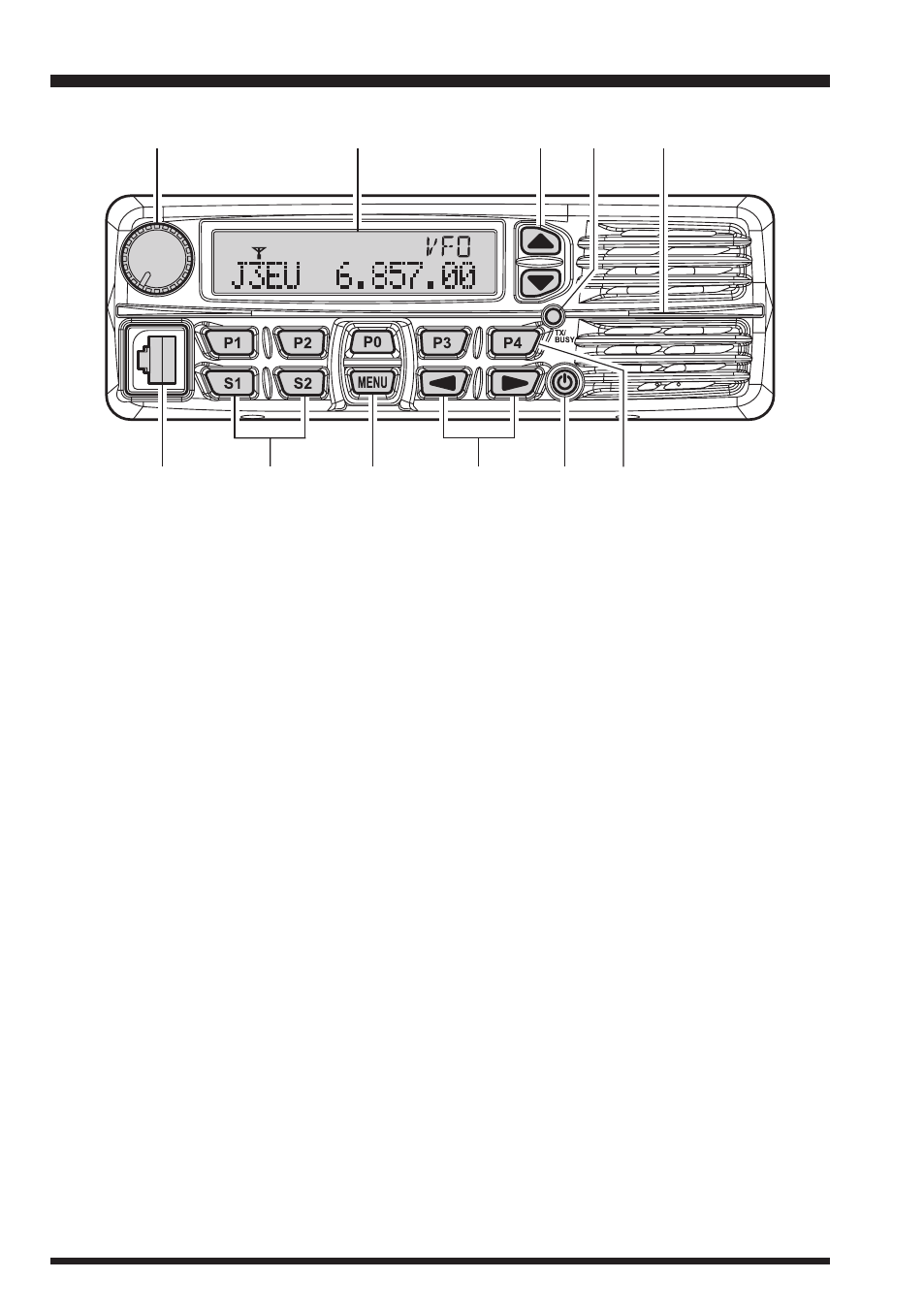

О
РГАНЫ УПРАВЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛИ ПЕРЕДНЕЙ ПАНЕЛИ
①
⑩ ⑨
② ② ③ ④ ⑤
⑥ ⑧ ⑦
