87
230 V AC 230 V AC
VNG 602-... VNG 602-... SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093 SI AM ...
SI TM .. 5093
+M
-M
+M
-M
+M
-M
N
L1
N
L1
+M
-M
+M
-M
+M
-M
+M
+M
-M
+M
-M
-M
+M
-M

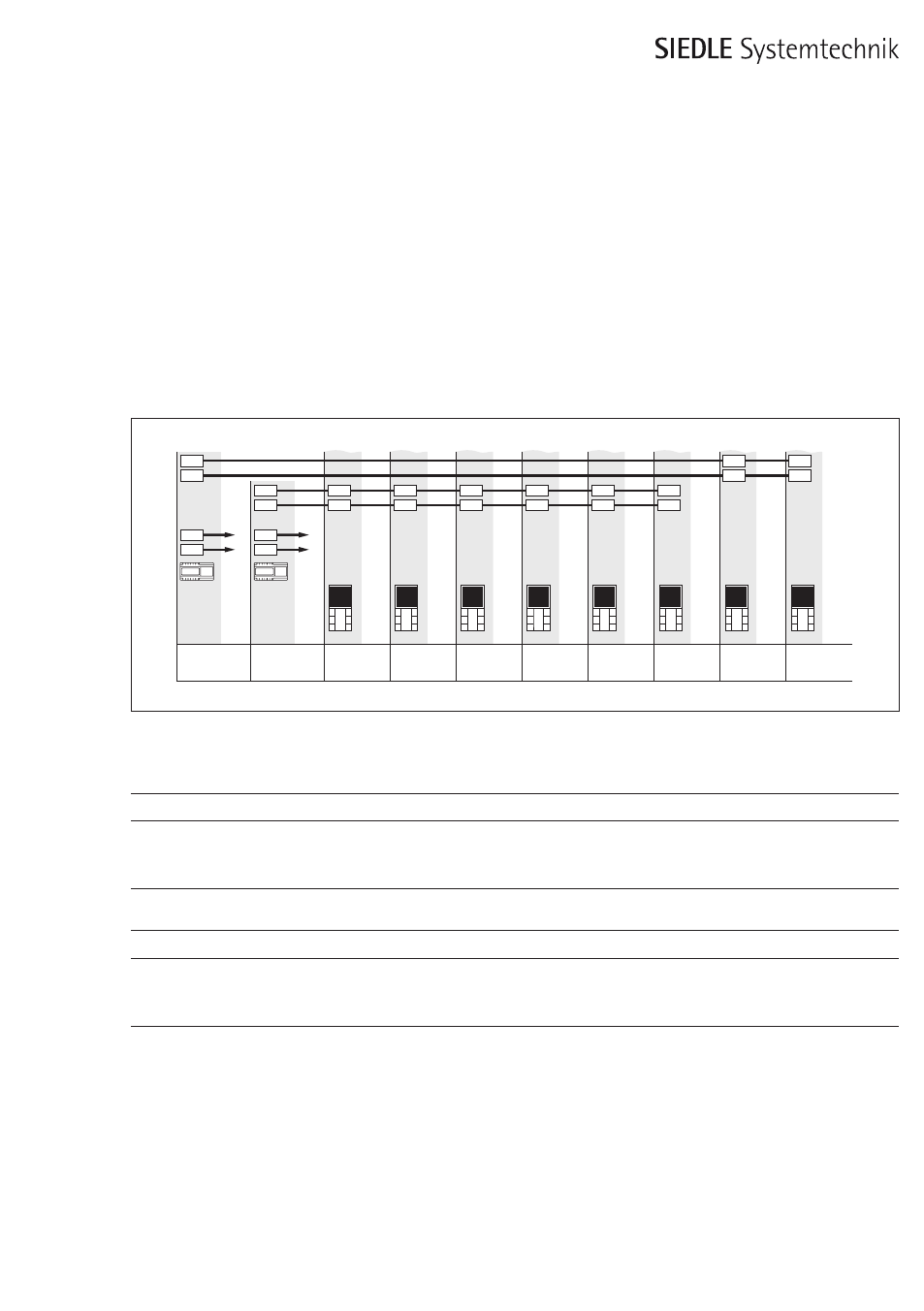

Электропитание 8 внутренних
аудиопанелей Jung
Может обеспечиваться электро-
питание максимум 6 внутренних
аудиопанелей Jung от одного
блока питания видеосистемы
VNG 602-… Макс. сила тока
питания 30 В пост. тока прибора
VNG 602-… составляет 1100 мА.
Эти значения дальности действия действительны только для внеш-
него электропитания приборов, а
не для дальности действия шины
In-Home. Значения дальности
действия действительны для
инсталляционного кабеля J-Y(ST)Y
или YR с диаметром жил 0,8 мм!
От одного блока питания разре-
шается питать только устройства,
которые находятся на одной
магистрали.
Питание от NG 602-… Макс. длина проводов/расстояние до источника питания
SI AM …
SI TM .. 5093
Потребляемый ток 170 мА 1 прибор
50 м 2–8 приборов
Требуется другие дополнительные блоки питания
Питание от VNG 602-… Макс. длина проводов/расстояние до источника питания
SI AM …
SI TM .. 5093
Потребляемый ток 170 мА 1 прибор
200 м 2 прибора
200 м 3 прибора
150 м 4 прибора
120 м 5 прибора
90 м 6 прибора
70 м
