Шинный кнопочный модуль, шинный блок питания

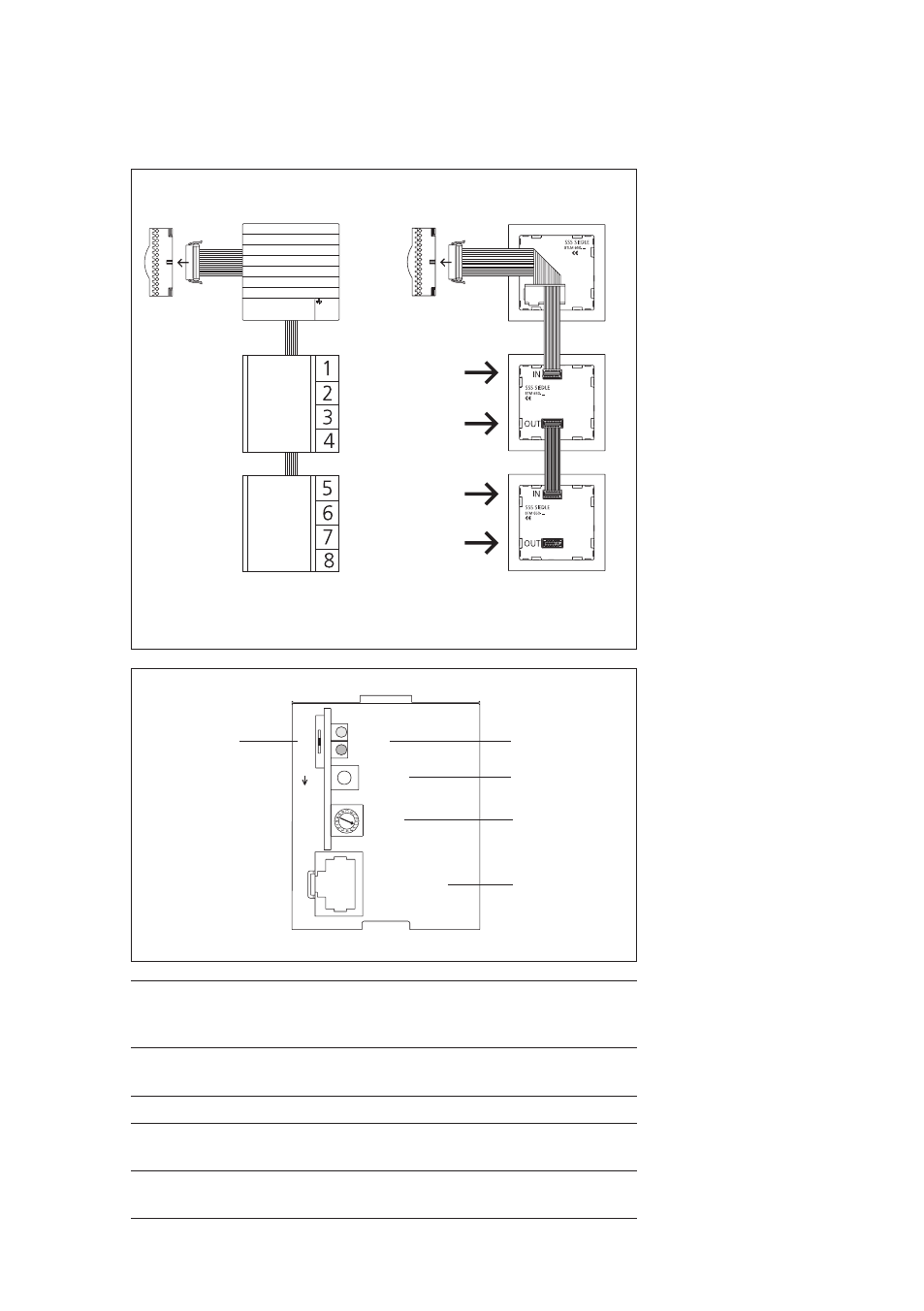

Шинный кнопочный модуль
Присоединение шинных кно-
почных модулей к шинному
дверному громкоговорителю
плоским ленточным кабелем.
Электропитание подсветки
табличек для имени осущест-
вляется через блок присоеди-
нительных зажимов прибора
BTLM 650-04. При наличии более
20 шинных кнопочных модулей
со светодиодной подсветкой
(BTM 650-01, -02, -03, -04) элек-
тропитание должно осущест-
вляться через дополнительный
трансформатор с напряжением
12 В ~, если в системе использу-
ется устройство отпирания двери.
Шинный блок питания
На шинном блоке питания
BNG 650-… переключатель
режимов работы в новой
системе должен находиться в
положении «Norm» (состояние
при поставке). Если в пределах
магистрали применяются
шинные телефоны первой серии
(например, BTS/BTC 750-0),
переключатель режимов работы
необходимо установить в поло-
жение 1.
Дальнейшая информация приве-
дена на стр. 92
С помощью поворотного пере-
ключателя «Adr.» настраивается
адрес на шинном блоке питания.
Для одномагистральных систем
в состоянии поставки настроен
адрес 1, который не должен быть
изменен. В многомагистральных
системах шинные блоки питания
адресуются последовательно.
BTLM 650-04
In-Home-Bus
макс. до 160
кнопок вызова
BTLM 650-04
In-Home-Bus
IN
OUT
IN
OUT
макс. до 40 шинных
кнопочных модулей
LED1
LED2
Prog.
Adr.
PRI 602 USB
1-Norm-2
Betriebsart
Mode
b
c
d
e
a
a
1
= совместимый снизу (с BSG 650-…)
Norm
= режим работы новой системы
2
= функция, идентичная Norm
b
Светодиод 1
= рабочий индикатор
Светодиод 2
= индикатор неисправности
c
Кнопка включения/выключения режима программирования.
d
Настройка адреса в диапазоне 1–15 (1–F), требуется в многомаги-
стральной системе.
e
Разъем для присоединения PRI 602-… USB, имеется только в том
случае, если присоединен ZBVG 650-…
